#97056001 | Dimensioner: 71 x 71 x 48 mm

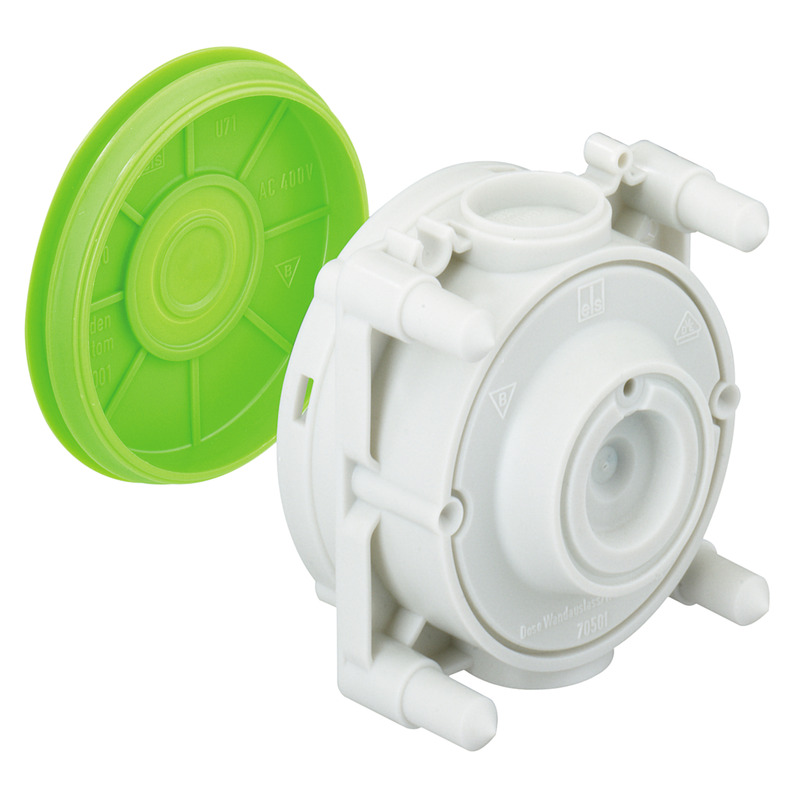

Vägguttagsdosa

WAD

Vägguttagsdosa, För anslutning av vägglampor, med skyddsklass IP30, Isolationsspänning: 400V AC, halogenfri

läs mer

Kom ihåg produkt

Beskrivning

Vägguttagsdosa, För anslutning av vägglampor, med skyddsklass IP30, Isolationsspänning: 400V AC, halogenfri

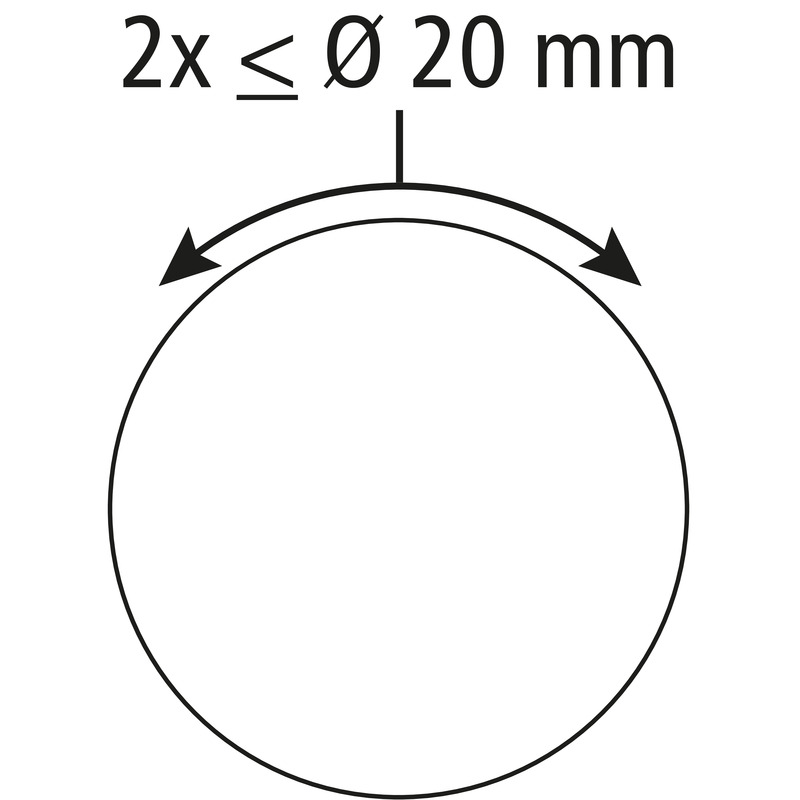

Tvådelad för alla formtyper, Lim eller spikmontering, Låsmembran, Tätningsdiameter M16 - M20, kompatibel med support

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	400 V
Skyddstyp	IP30
Lämplig för	Betongkonstruktion
UL Type Rating	i.u.

Färger

Färg överdel	övrigt

Mått

Bredd	71 mm
Längd	71 mm
Höjd	48 mm
Vikt	0.04 kg

Materialegenskaper

halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	650 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Lim eller spikmontering

Miljöförhållanden

max. relativ luftfuktighet 25 °C	- %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C

Sales Information

EAN	4013902180196
ETIM-klass	EC002601
Tulltariffnummer	39269097
Minsta beställningsmängd	1

Material

Material nederdel	Polypropen
Material överdel	Polypropen

Logistiska data

Kartong

EAN / GTIN	4013902346844
Bredd	0.457 m
Vikt	4.42 kg
Höjd	0.432 m
Mängd	100 delar
Djup	0.23 m

Palett

EAN / GTIN	4013902346851
Bredd	0.8 m
Vikt	141.76 kg
Höjd	1.86 m
Mängd	2800 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902180196
Bredd	0.071 m
Vikt	0.04 kg
Höjd	0.048 m
Mängd	1 delar
Djup	0.071 m

Nedladdningar

Planeringsdata

Återge text

CAD-data

BIM-data

Tillbehör

TätningslockWAD VD

Tätningslock

WAD VD

Produktnummer 97056201

Tvådelad med täcklock

Täcklock för multidosor, flambeständig, vit

StegborrLFR

Stegborr

LFR

Produktnummer 19599501

Kontinuerlig öppning: M16-32, borrhål: 16,5-32,5 mm

Hålsåg

RöranslutningRVB 20

Röranslutning

RVB 20

Produktnummer 97022001

för räfflade M20-rör

Röranslutning (utan rör) med dragavlastning, grå för flexibla rör

RöranslutningRVB 25

Röranslutning

RVB 25

Produktnummer 97022501

för räfflade M25-rör

Röranslutning (utan rör) med dragavlastning, grå för flexibla rör

RöranslutningRVB 32

Röranslutning

RVB 32

Produktnummer 97023201

för räfflade M32-rör

Röranslutning (utan rör) med dragavlastning, grå för flexibla rör

RöranslutningRVB 40

Röranslutning

RVB 40

Produktnummer 97024001

för räfflade M40-rör

Röranslutning (utan rör) med dragavlastning, grå för flexibla rör

KupolU 71 KP-M5

Kupol

U 71 KP-M5

Produktnummer 97174801

(endast lämplig för serie U 71)

Kupol med gängad studs M5 (nyttolast 10 kg), lämplig som överdel för dosor U71 samt magnet- och lim...

PunchstångIBT LZA-OE

Punchstång

IBT LZA-OE

Produktnummer 97810001

utan punchset

Punchtång, punchverktyg för skapa exakt passande genomföringar i betongdosor, perforering alltid 1-3...

PunchstångIBT LZA-18

Punchstång

IBT LZA-18

Produktnummer 97811801

med 18 mm punchset för rör M20

Punchtång, punchverktyg för skapa exakt passande genomföringar i betongdosor, perforering alltid 1-3...

PunchstångIBT LZA-23

Punchstång

IBT LZA-23

Produktnummer 97812301

med 23 mm punchset för rör M25

Punchtång, punchverktyg för skapa exakt passande genomföringar i betongdosor, perforering alltid 1-3...

PunchsetIBT STE-LST/14

Punchset

IBT STE-LST/14

Produktnummer 97881401

Punchset för LST-hålpunch

PunchsetIBT STE-LST/18

Punchset

IBT STE-LST/18

Produktnummer 97881801

Punchset för LST-hålpunch

PunchsetIBT STE-LST/23

Punchset

IBT STE-LST/23

Produktnummer 97882301

Punchset för LST-hålpunch

PunchsetIBT STE-LST/30

Punchset

IBT STE-LST/30

Produktnummer 97883001

Punchset för LST-hålpunch

PunchsetIBT STE-LST/39

Punchset

IBT STE-LST/39

Produktnummer 97883901

Punchset för LST-hålpunch

PunchsetIBT STE-LZA 10

Punchset

IBT STE-LZA 10

Produktnummer 97891001

Punchset som ersättnings- eller utvidgningsbehov för IBT LZA-punchtång

PunchsetIBT STE-LZA/14

Punchset

IBT STE-LZA/14

Produktnummer 97891401

Punchset som ersättnings- eller utvidgningsbehov för IBT LZA-punchtång

PunchsetIBT STE-LZA/18

Punchset

IBT STE-LZA/18

Produktnummer 97891801

Punchset som ersättnings- eller utvidgningsbehov för IBT LZA-punchtång

PunchsetIBT STE-LZA/23

Punchset

IBT STE-LZA/23

Produktnummer 97892301

Punchset som ersättnings- eller utvidgningsbehov för IBT LZA-punchtång

PunchsetIBT STE-LZA 30

Punchset

IBT STE-LZA 30

Produktnummer 97893001

Punchset som ersättnings- eller utvidgningsbehov för IBT LZA-punchtång

TätningslockU 71 VDS

Tätningslock

U 71 VDS

Produktnummer 97910401

Täcklock för multidosor, flambeständig, vit

ExpansionsdornWED

Expansionsdorn

WED

Produktnummer 97915501

Expansionsområde 9-25 mm Ø

Expansionsdorn, monteringshjälp vid rörinföringen

FörbindelsenippelVBN

Förbindelsenippel

VBN

Produktnummer 97921001

(för U 71 apparatdosa 97104502)

Nippel som tätning och ledningsgenomföring för standardavstånd 71 mm

Tillbehör IBTVB 71

Tillbehör IBT

VB 71

Produktnummer 97921201

för avstånd 71 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTVB 80/85

Tillbehör IBT

VB 80/85

Produktnummer 97921301

för avstånd 80 och 85 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTVB 90

Tillbehör IBT

VB 90

Produktnummer 97921401

för avstånd 90 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTVB 105

Tillbehör IBT

VB 105

Produktnummer 97921501

för avstånd 105 mm

Kombinationsramar för kombination av dosor vid extrem belastning

TomutrymmeU 71 BSK-NA

Tomutrymme

U 71 BSK-NA

Produktnummer 97953001

Höjd 25 mm för spikfastsättning

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...

TomutrymmeU 71 BSK-2

Tomutrymme

U 71 BSK-2

Produktnummer 97953002

Höjd 25 mm för synlig betong, min. synlighet av fötterna

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...

IläggspatronSTH-ELP

Iläggspatron

STH-ELP

Produktnummer 97953601

Inläggspatroner, 6 mm Ø om stödstag-toleranskompensation krävs, (i kombination med...

TomutrymmeU 71 BSK-K

Tomutrymme

U 71 BSK-K

Produktnummer 97953801

Höjd 21 mm för lim fastsättning

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...

TomutrymmeU 71 BSK

Tomutrymme

U 71 BSK

Produktnummer 97953901

Höjd 21 mm för magnetfastsättning, Magnethål ska putsas senare

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...
