Takanslutningsdosa, 4 skruvskallar med skruvavstånd 60 mm, med M5-gängad studs (bärlast 10 kg) för installation av en takkrok, kan kombineras i standardavstånd 71 mm, helisolerad ledningsövergång, lämplig för alla formtyper och motsatt form, med skyddsklass IP30, Isolationsspänning: 400V AC, halogenfri

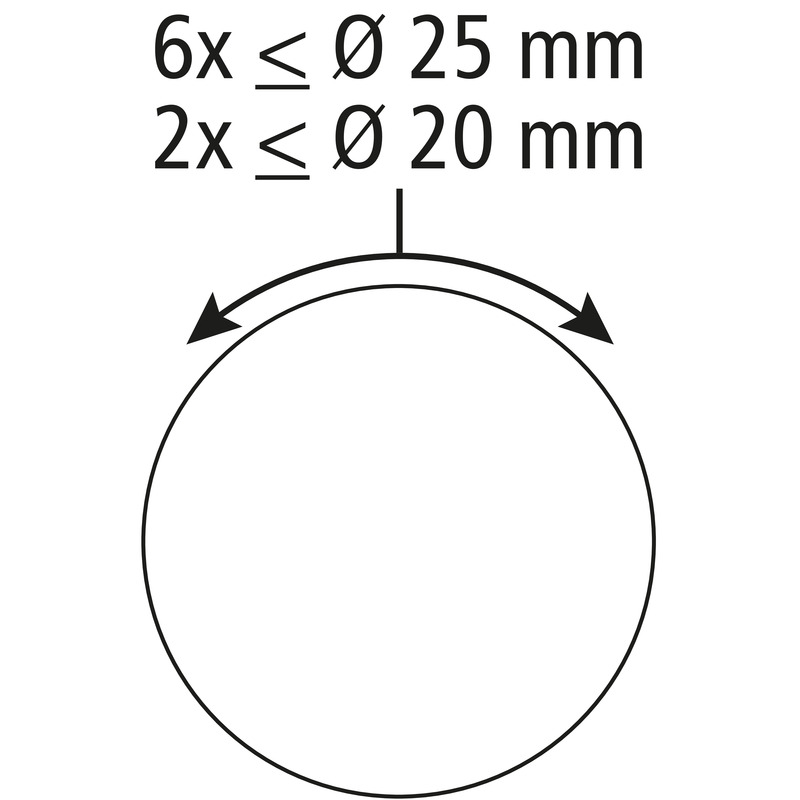

Magnet eller spikmontering, Låsmembran, Tätningsdiameter M16 - M25, kompatibel med support
| Nominell isolationsspänning AC | 400 V |
|---|---|
| Skyddstyp | IP30 |
| Lämplig för | Betongkonstruktion |
| UL Type Rating | i.u. |
| Färg överdel | övrigt |
|---|
| Bredd | 71 mm |
|---|---|
| Längd | 71 mm |
| Höjd | 79 mm |
| Vikt | 0.05 kg |
| halogenfri | ja |
|---|---|
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest | 650 °C (EN 60695-2-11) |
| Monteringstyp | Magnet eller spikmontering |
|---|
| max. relativ luftfuktighet 25 °C | - % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| EAN | 4013902190058 |
|---|---|
| ETIM-klass | EC002601 |
| Tulltariffnummer | 39269097 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| EAN / GTIN | 4013902347223 |
|---|---|
| Bredd | 0.372 m |
| Vikt | 2.89 kg |
| Höjd | 0.372 m |
| Mängd | 50 delar |
| Djup | 0.262 m |
| EAN / GTIN | 4013902347230 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 122.04 kg |
| Höjd | 1.65 m |
| Mängd | 1800 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902190058 |
|---|---|
| Bredd | 0.071 m |
| Vikt | 0.05 kg |
| Höjd | 0.079 m |
| Mängd | 1 delar |
| Djup | 0.071 m |
Återge text
(97106601.TXT 568 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
BIM-data
(Ladda ner 3D-BIM-data)
Logga in för att ladda ner anbudstexter.
Punchstång
IBT LZA-23
Produktnummer 97822301
med 23 mm punchset för rör M25
Punchtång, punchverktyg för skapa exakt passande genomföringar i betongdosor, perforering alltid 1-3...
Punchstång
IBT LZA-18
Produktnummer 97821801
med 18 mm punchset för rör M20
Punchtång, punchverktyg för skapa exakt passande genomföringar i betongdosor, perforering alltid 1-3...
Punchstång
IBT LZA-OE
Produktnummer 97820001
utan punchset
Punchtång, punchverktyg för skapa exakt passande genomföringar i betongdosor, perforering alltid 1-3...
Tillbehör IBT
HM-UNI
Produktnummer 97929901
Magnethållare, 50 mm Ø, extra stark, Avtryckskraft 300 +/- 20 N=30kp
Fästelement för stålform
Tillbehör IBT
HFL
Produktnummer 97925001
Supportfläns 50 mm Ø, plast
Fästelement för plast-/stålform
Tätningslock
U 71 VDF
Produktnummer 97910201
inkl. fästskruvar
Täcklock för multidosor, flambeständig, vit
Gängad botten
GWB
Produktnummer 97911001
med M5 gängad stuts (nyttolast 10 kg) för fäste av en takkrok,...
Gängad botten M5
Kupol
U 71 KP-M5
Produktnummer 97174801
(endast lämplig för serie U 71)
Kupol med gängad studs M5 (nyttolast 10 kg), lämplig som överdel för dosor U71 samt magnet- och lim...
Röranslutning
RVB 25
Produktnummer 97022501
för räfflade M25-rör
Röranslutning (utan rör) med dragavlastning, grå för flexibla rör
Stegborr
LFR
Produktnummer 19599501
Kontinuerlig öppning: M16-32, borrhål: 16,5-32,5 mm
Hålsåg

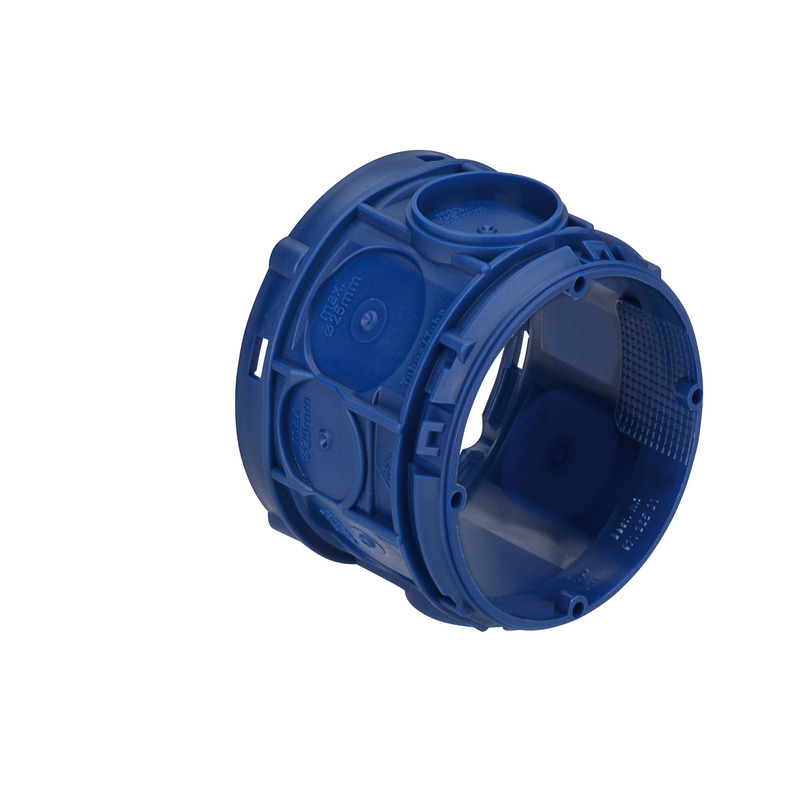

Djup kapsling
U 71 TD-44
Produktnummer 97292501
Snäppfastsättning, Låsmembran, Tätningsdiameter M16 - M25
Djup kapsling, som påbyggnadskapsling för alla U 71-dosor vid användning av betongrör upp till M25,...
Djup kapsling
U 71 TD-49
Produktnummer 97294501
Snäppfastsättning, Låsmembran, Tätningsdiameter M16 - M32
Djup kapsling, Som topp dosa för alla U71, med skyddsklass IP00, Isolationsspänning: 400V AC,...
Tillbehör IBT
NAS-AL
Produktnummer 97924001
Spridningsspik, aluminium 40 mm, med plastplugg för fastsättning av...
Fästelement för stålform
Tillbehör IBT
NA-AL
Produktnummer 97924201
Aluminiumspik, 40 mm lång, räfflad
Fästelement för trä-/plastform för byggnadssätt med platsgjuten betong- resp. gjutbetong på...
Tillbehör IBT
NA-AL/gl
Produktnummer 97924301
Aluminiumspik, 40 mm lång, slät
Fästelement för trä-/plastform för byggnadssätt med platsgjuten betong- resp. gjutbetong på...
Tätningslock
VD 75
Produktnummer 97910001
inkl. fästskruvar
Täcklock för multidosor, flambeständig, vit
Takkrokar
DH 75-M5
Produktnummer 97911701
75 mm
Metall-takkrok, isolerad, med M5-gänga för takdosor

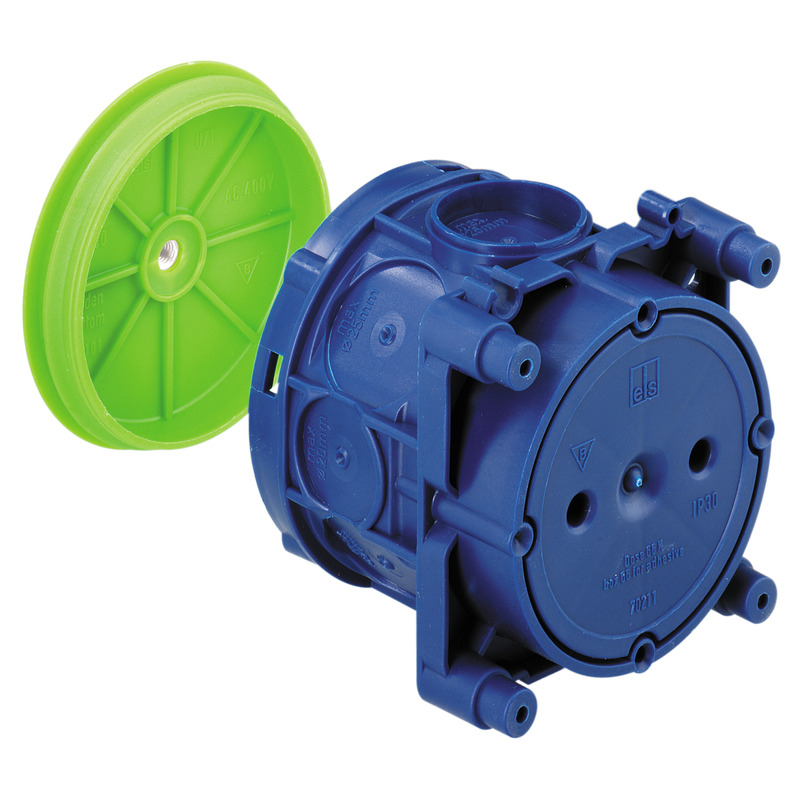

Takanslutningsdosa
U 71 K DVD-2
Produktnummer 97176601
Lim eller spikmontering, Låsmembran, Tätningsdiameter M16 - M25
Takanslutningsdosa, 4 skruvskallar med skruvavstånd 60 mm, med M5-gängad studs (bärlast 10 kg) för...

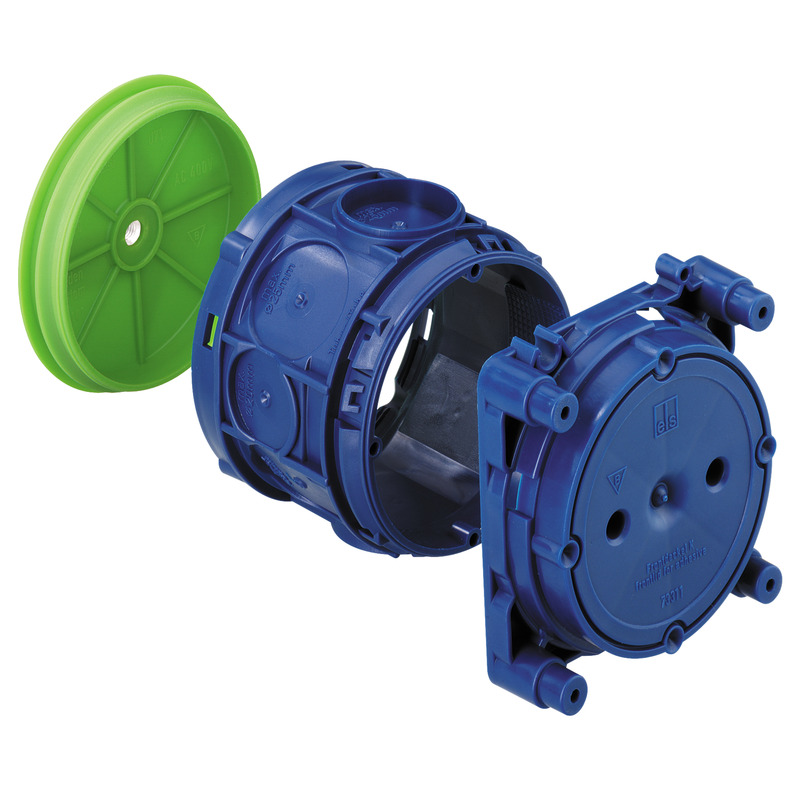

Takanslutningsdosa
