#97186501 | Dimensioner: 71 x 71 x 68 mm

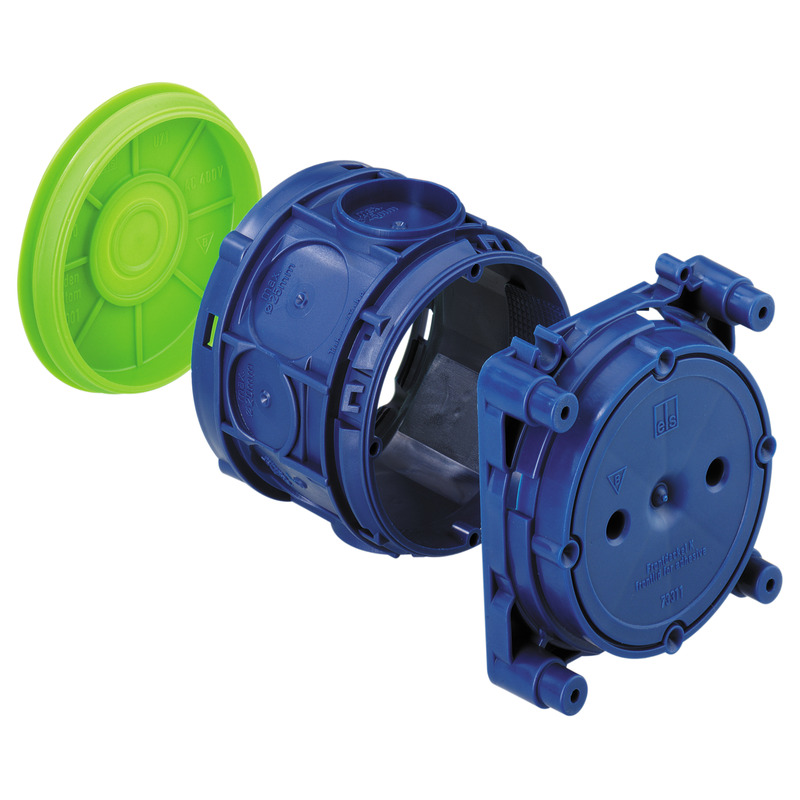

Apparat-kopplingsdosa

U 71 K GVD-3

Apparat-kopplingsdosa, Kombinerbar med 71 mm avstånd, med skyddsklass IP30, Isolationsspänning: 400V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfri

läs mer

Kom ihåg produkt

Beskrivning

Apparat-kopplingsdosa, Kombinerbar med 71 mm avstånd, med skyddsklass IP30, Isolationsspänning: 400V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfri

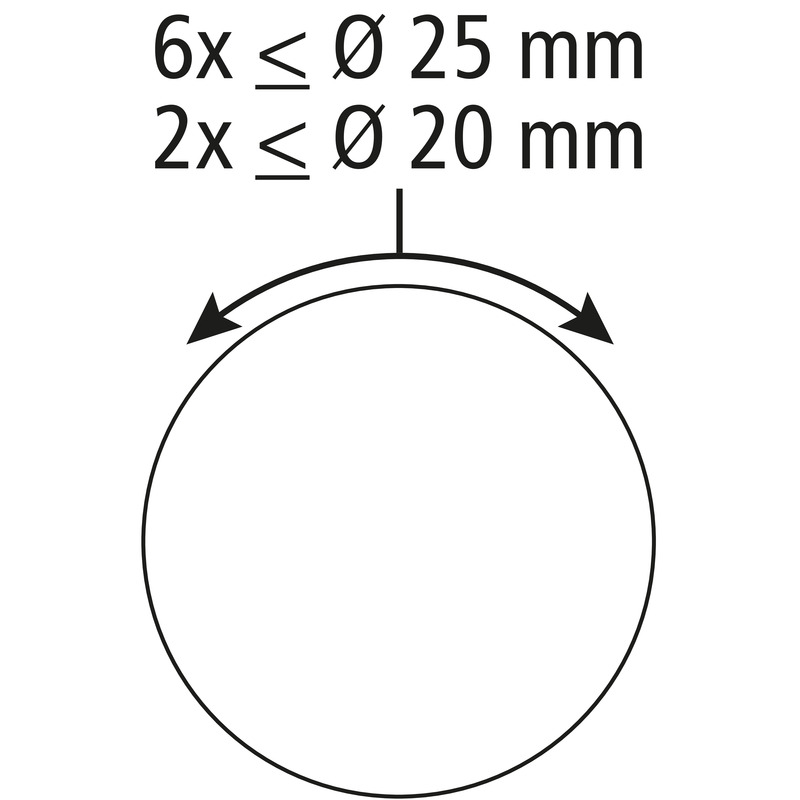

3-delad, Lim eller spikmontering, Låsmembran, Tätningsdiameter M16 - M25, kompatibel med support

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	400 V
Skyddstyp	IP30
Lämplig för	Betongkonstruktion
UL Type Rating	i.u.

Färger

Färg överdel	övrigt

Mått

Bredd	71 mm
Längd	71 mm
Höjd	68 mm
Vikt	0.048 kg

Materialegenskaper

halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	650 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Lim eller spikmontering

Miljöförhållanden

max. relativ luftfuktighet 25 °C	- %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C

Sales Information

EAN	4013902877034
ETIM-klass	EC002601
Tulltariffnummer	39269097
Minsta beställningsmängd	1

Material

Material nederdel	Polypropen
Material överdel	Polypropen

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistiska data

Kartong

EAN / GTIN	4013902347384
Bredd	0.493 m
Vikt	4.32 kg
Höjd	0.356 m
Mängd	80 delar
Djup	0.293 m

Palett

EAN / GTIN	4013902347391
Bredd	0.8 m
Vikt	59.04 kg
Höjd	1.92 m
Mängd	960 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902877034
Bredd	0.071 m
Vikt	0.048 kg
Höjd	0.068 m
Mängd	1 delar
Djup	0.071 m
