#97277001 | Dimensioner: 71 x 71 x 89 mm

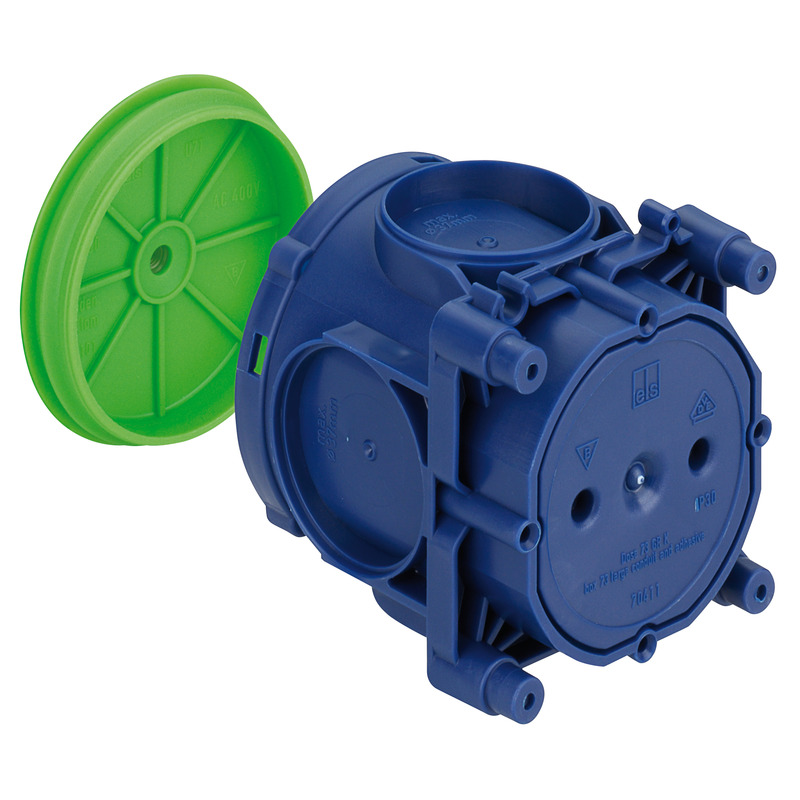

Dosa för grova rör

U 71 DGR

Dosa för grova rör, Med M5 gänga för takkrok, max 10kg, med skyddsklass IP30, Isolationsspänning: 400V AC, halogenfri

läs mer

Kom ihåg produkt

Beskrivning

Dosa för grova rör, Med M5 gänga för takkrok, max 10kg, med skyddsklass IP30, Isolationsspänning: 400V AC, halogenfri

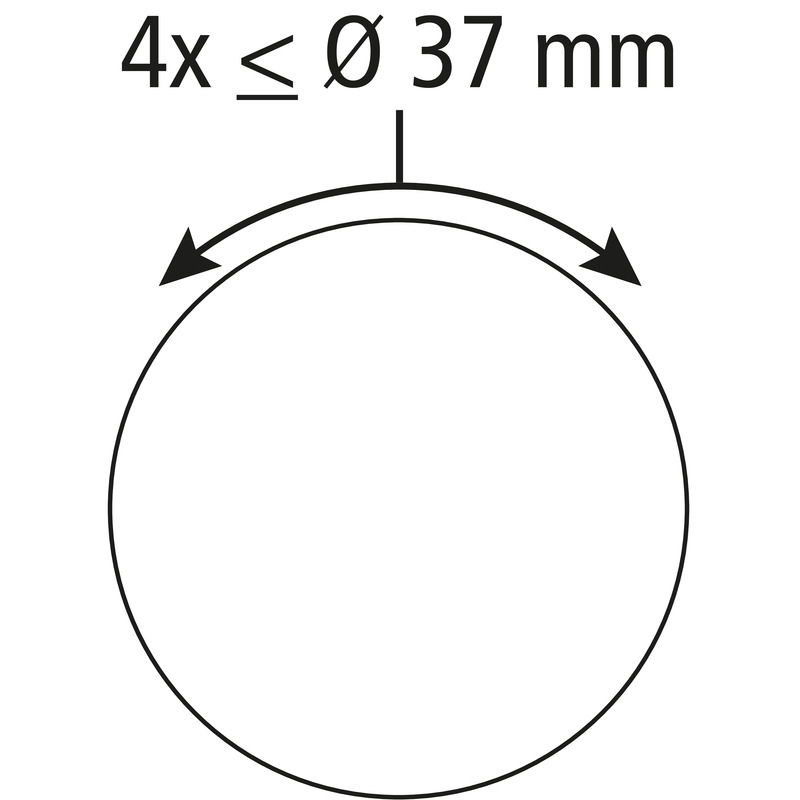

2-delad, Lim eller spikmontering, Låsmembran, Tätningsdiameter M16 - M40, kompatibel med support

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	400 V
Skyddstyp	IP30
Lämplig för	Betongkonstruktion
UL Type Rating	i.u.

Färger

Färg överdel	övrigt

Mått

Bredd	71 mm
Längd	71 mm
Höjd	89 mm
Vikt	0.053 kg

Materialegenskaper

halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	650 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Lim eller spikmontering

Miljöförhållanden

max. relativ luftfuktighet 25 °C	- %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C

Sales Information

EAN	4013902401567
ETIM-klass	EC002601
Tulltariffnummer	39269097
Minsta beställningsmängd	1

Material

Material nederdel	Polypropen
Material överdel	Polypropen

Logistiska data

Kartong

EAN / GTIN	4013902401536
Bredd	0.493 m
Vikt	3.975 kg
Höjd	0.356 m
Mängd	75 delar
Djup	0.293 m

Palett

EAN / GTIN	4013902401543
Bredd	0.8 m
Vikt	155.65 kg
Höjd	1.92 m
Mängd	2250 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902401567
Bredd	0.071 m
Vikt	0.053 kg
Höjd	0.089 m
Mängd	1 delar
Djup	0.071 m

Nedladdningar

Ladda ner datablad

Ladda ner datablad (97277001.pdf)

Planeringsdata

Återge text

CAD-data

BIM-data

Tillbehör

TakkrokarDH 90-M5

Takkrokar

DH 90-M5

Produktnummer 97912201

90 mm

Metall-takkrok, isolerad, med M5-gänga för takdosor

TakkrokarDH 100-M5

Takkrokar

DH 100-M5

Produktnummer 97911901

100 mm

Metall-takkrok, isolerad, med M5-gänga för takdosor

TätningslockHW VD-60

Tätningslock

HW VD-60

Produktnummer 92510101

för typ HW 035 / HW 050 / HW 065, Skruvavstånd 60 mm

Täcklock för multidosor, Polystyren, flambeständig, vit

KupolU 71 KP-M5

Kupol

U 71 KP-M5

Produktnummer 97174801

(endast lämplig för serie U 71)

Kupol med gängad studs M5 (nyttolast 10 kg), lämplig som överdel för dosor U71 samt magnet- och lim...

TätningslockVD 75

Tätningslock

VD 75

Produktnummer 97910001

inkl. fästskruvar

Täcklock för multidosor, flambeständig, vit

TätningslockU 71 VDF

Tätningslock

U 71 VDF

Produktnummer 97910201

inkl. fästskruvar

Täcklock för multidosor, flambeständig, vit

TätningslockU 71 VDS

Tätningslock

U 71 VDS

Produktnummer 97910401

Täcklock för multidosor, flambeständig, vit

MonteringsskruvES-10

Monteringsskruv

ES-10

Produktnummer 97910501

3,1 x 10 mm

Skruvar för fastsättning av inbyggda apparater i multidosor

MonteringsskruvES-18

Monteringsskruv

ES-18

Produktnummer 97910601

3,1 x 18 mm

Skruvar för fastsättning av inbyggda apparater i multidosor

MonteringsskruvES-25

Monteringsskruv

ES-25

Produktnummer 97910701

3,1 x 25 mm

Skruvar för fastsättning av inbyggda apparater i multidosor

Gängad bottenGWB

Gängad botten

GWB

Produktnummer 97911001

med M5 gängad stuts (nyttolast 10 kg) för fäste av en takkrok,...

Gängad botten M5

FörbindelsenippelVBN

Förbindelsenippel

VBN

Produktnummer 97921001

(för U 71 apparatdosa 97104502)

Nippel som tätning och ledningsgenomföring för standardavstånd 71 mm

Tillbehör IBTVB 71

Tillbehör IBT

VB 71

Produktnummer 97921201

för avstånd 71 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTVB 80/85

Tillbehör IBT

VB 80/85

Produktnummer 97921301

för avstånd 80 och 85 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTVB 90

Tillbehör IBT

VB 90

Produktnummer 97921401

för avstånd 90 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTVB 105

Tillbehör IBT

VB 105

Produktnummer 97921501

för avstånd 105 mm

Kombinationsramar för kombination av dosor vid extrem belastning

Tillbehör IBTNAS-AL

Tillbehör IBT

NAS-AL

Produktnummer 97924001

Spridningsspik, aluminium 40 mm, med plastplugg för fastsättning av...

Fästelement för stålform

Tillbehör IBTNA-AL

Tillbehör IBT

NA-AL

Produktnummer 97924201

Aluminiumspik, 40 mm lång, räfflad

Fästelement för trä-/plastform för byggnadssätt med platsgjuten betong- resp. gjutbetong på...

Tillbehör IBTNA-AL/gl

Tillbehör IBT

NA-AL/gl

Produktnummer 97924301

Aluminiumspik, 40 mm lång, slät

Fästelement för trä-/plastform för byggnadssätt med platsgjuten betong- resp. gjutbetong på...

Tillbehör IBTANSW

Tillbehör IBT

ANSW

Produktnummer 97926001

Påsvetningsstuds M6 x 10 mm, prisvärd och säker fastsättning av dosan,...

Fästelement för stålform

TomutrymmeU 71 BSK-NA

Tomutrymme

U 71 BSK-NA

Produktnummer 97953001

Höjd 25 mm för spikfastsättning

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...

TomutrymmeU 71 BSK-2

Tomutrymme

U 71 BSK-2

Produktnummer 97953002

Höjd 25 mm för synlig betong, min. synlighet av fötterna

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...

IläggspatronSTH-ELP

Iläggspatron

STH-ELP

Produktnummer 97953601

Inläggspatroner, 6 mm Ø om stödstag-toleranskompensation krävs, (i kombination med...

TomutrymmeU 71 BSK-K

Tomutrymme

U 71 BSK-K

Produktnummer 97953801

Höjd 21 mm för lim fastsättning

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...

TomutrymmeU 71 BSK

Tomutrymme

U 71 BSK

Produktnummer 97953901

Höjd 21 mm för magnetfastsättning, Magnethål ska putsas senare

Tomutrymme, Bas för stöd av IBT-dosor och lådor vid motsatt form i kombination med stödstag,...
