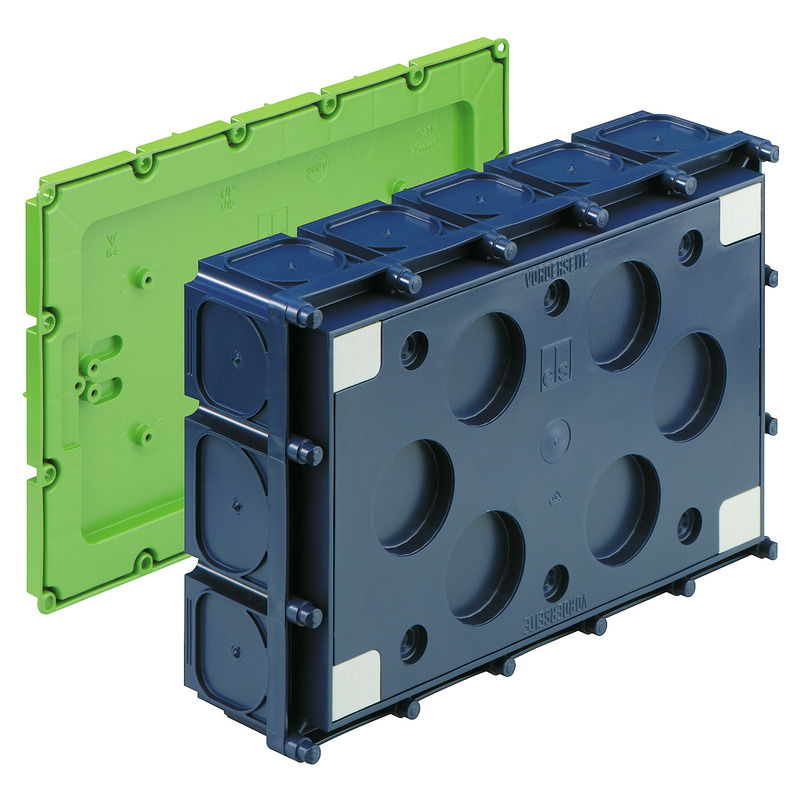

Inbyggnadskapsling, lämplig för att ta emot en 40-polig telefonanslutning, som telefonpassagebox enligt DIN 47614-615, eller som underfördelning i kombination med UP 015 (1-radig, 15 TE), med skyddsklass IP30, Isolationsspänning: 400V AC, halogenfri

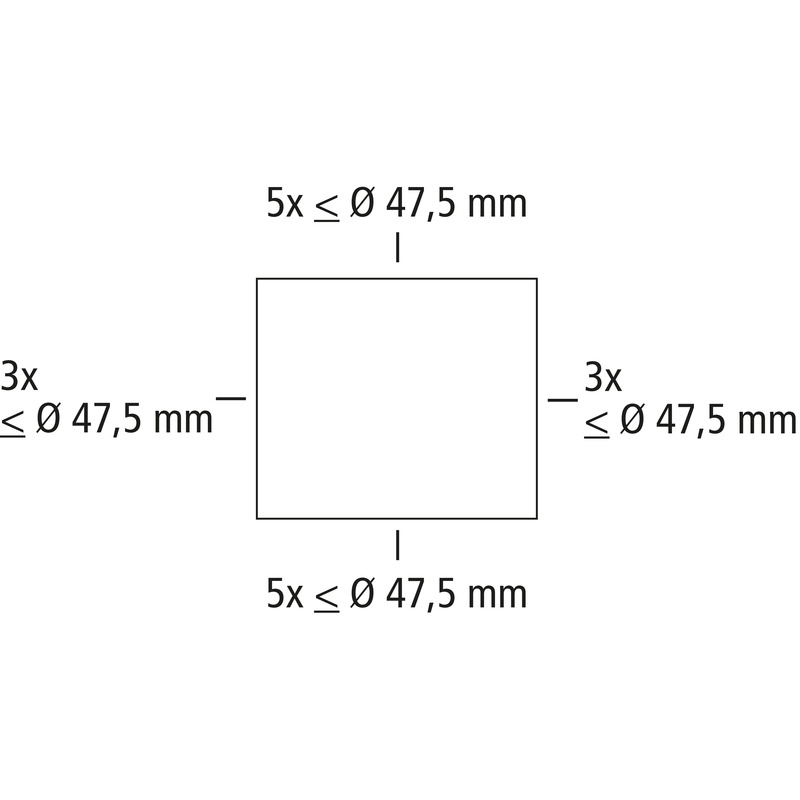

för Spelsberg HM-UNI (97929901), Magnet eller spikmontering, Låsmembran, Tätningsdiameter M16 - M50, kompatibel med support
| Nominell isolationsspänning AC | 400 V |
|---|---|
| Skyddstyp | IP30 |
| Lämplig för | Betongkonstruktion |
| UL Type Rating | i.u. |
| Färg överdel | övrigt |
|---|
| Bredd | 311 mm |
|---|---|
| Längd | 202 mm |
| Höjd | 87 mm |
| Vikt | 0.51 kg |
| halogenfri | ja |
|---|---|
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest | 650 °C (EN 60695-2-11) |
| Monteringstyp | Magnet eller spikmontering |
|---|
| max. relativ luftfuktighet 25 °C | - % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| EAN | 4013902200115 |
|---|---|
| ETIM-klass | EC002601 |
| Tulltariffnummer | 39269097 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| EAN / GTIN | 4013902350070 |
|---|---|
| Bredd | 0.437 m |
| Vikt | 2.425 kg |
| Höjd | 0.212 m |
| Mängd | 4 delar |
| Djup | 0.317 m |
| EAN / GTIN | 4013902350087 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 134.4 kg |
| Höjd | 1.85 m |
| Mängd | 192 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902200115 |
|---|---|
| Bredd | 0.311 m |
| Vikt | 0.51 kg |
| Höjd | 0.087 m |
| Mängd | 1 delar |
| Djup | 0.202 m |
Återge text
(98000401.TXT 626 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
BIM-data
(Ladda ner 3D-BIM-data)
Logga in för att ladda ner anbudstexter.
