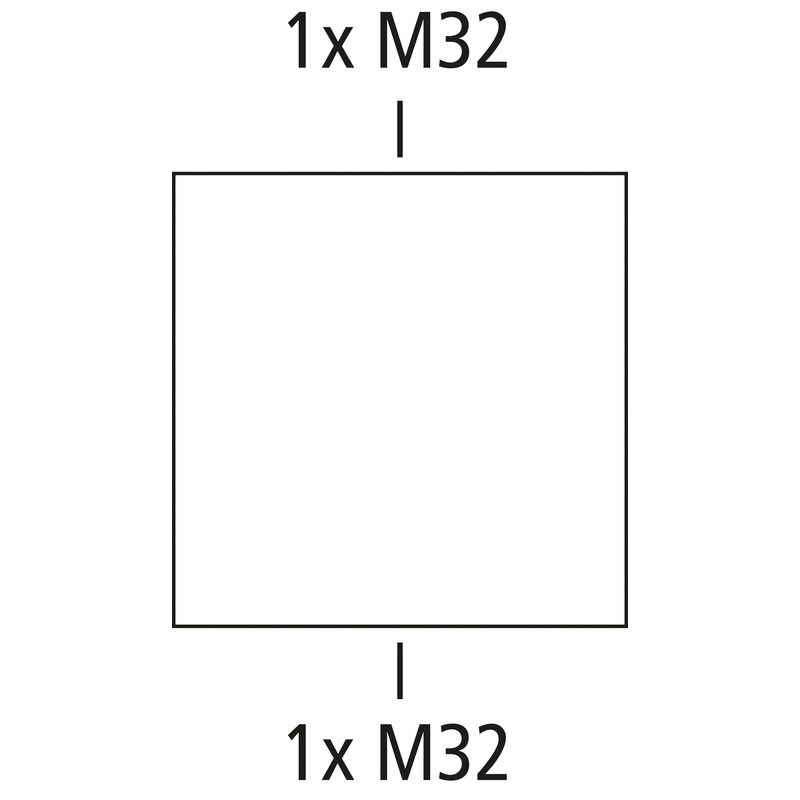

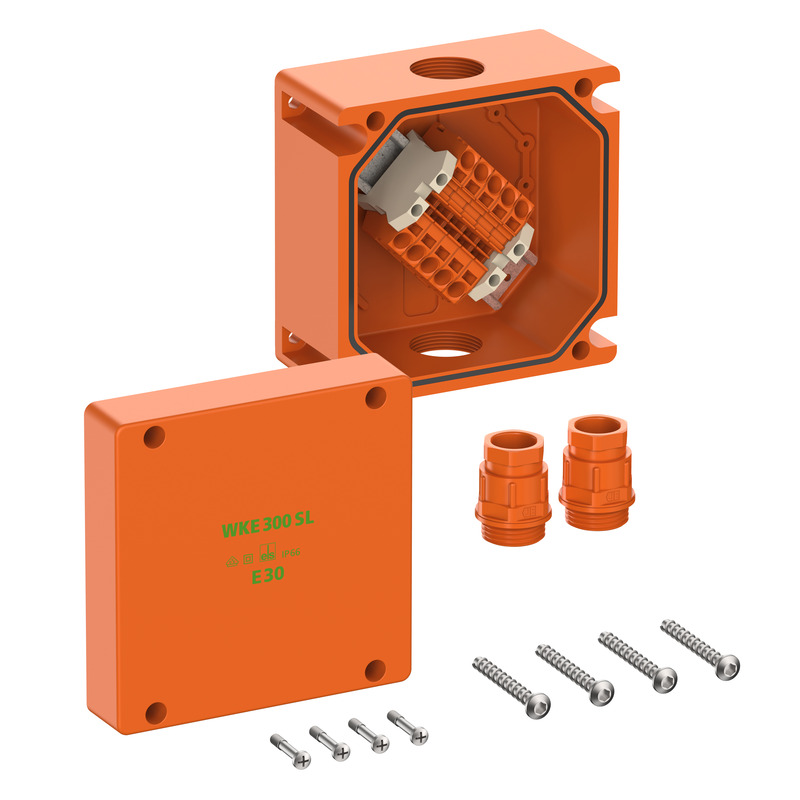

Kopplingsdosa, med skyddsklass IP66, Ui=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Inre tråd, M32, (2 Sida), Externa fästpunkter, med E30 enligt din 4102-12, inkl. Wago TopJobS plint. Halogenfri specialtermoplast
orange, Anslutningsdosa 5 polig, 2 x 0.5 - 10 mm²
Inkl.:
2 kabelförskruvningar M32, Tätningsdiameter 17 - 26 mm, skruvset ø 6 mm
| Nominell isolationsspänning AC | 450 V |
|---|---|
| Nominell isolationsspänning DC | 450 V |
| min. tvärsnitt | 0,5 mm² |
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Klass funktionell integritet | E30 |
| Antal poler (genommatning) | 5 |
| UL Type Rating | i.u. |
| Färg underdel | orange |
|---|---|
| Färg överdel | orange |
| Användningsområde | Anslutningar och T-avgreningar |
|---|
| Bredd | 160 mm |
|---|---|
| Längd | 160 mm |
| Höjd | 110 mm |
| Vikt | 2.7 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Slagtålighet | IK08 |
|---|---|
| förseglingsbar | nej |
| Omslagsskruvens vridmoment | 2.5 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902668694 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Härdplast |
|---|---|
| Material överdel | Härdplast |
| Material tätning | Polyuretan |
| Material omslagsskruv | Rostfritt stål 1.4571 (V4A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902668694 |
|---|---|
| Bredd | 0.17 m |
| Vikt | 2.76 kg |
| Höjd | 0.125 m |
| Mängd | 1 delar |
| Djup | 0.169 m |
| EAN / GTIN | 4013902668687 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 331.12 kg |
| Höjd | 0.607 m |
| Mängd | 112 delar |
| Djup | 1.2 m |
