WKE 6 - 5/3 x 10² 1D0 WKE 6 - 5/3 x 10² 1D0

#86922120 | Dimensioner: 200 x 250 x 120 mm

Kopplingsdosa

WKE 6 - 5/3 x 10² 1D0

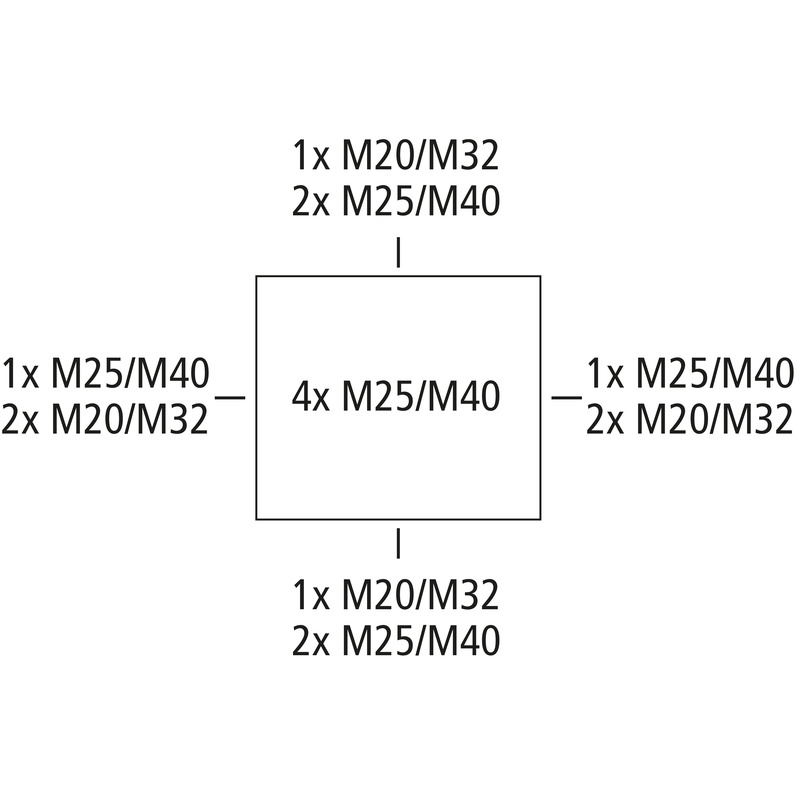

Kopplingsdosa, med skyddsklass IP66, Ui=450 V AC, Certifierad enligt UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 Baksida, 12 Sida), Externa fästpunkter, E30-E90 elektrisk...

läs mer
Kom ihåg produkt

Beskrivning

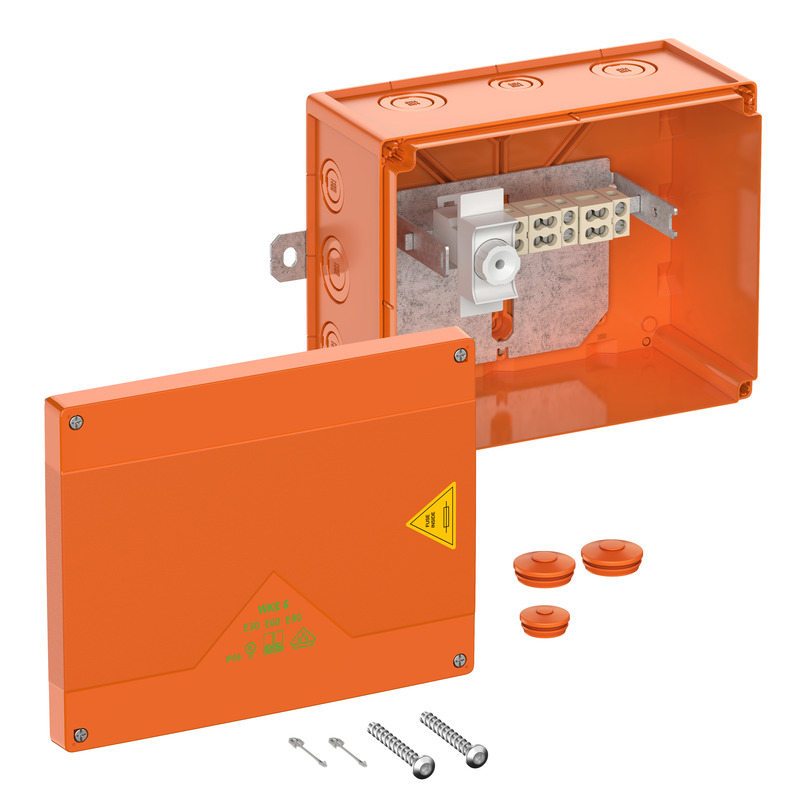

Kopplingsdosa, med skyddsklass IP66, Ui=450 V AC, Certifierad enligt UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 Baksida, 12 Sida), Externa fästpunkter, E30-E90 elektrisk funktionsintegritet enligt DIN 4102-12. Halogenfri kapsling med plintar av specialkeramik, med justerbar plinthållare.

orange, Kopplingsdosa 5 polig avsäkrad avgrening säkringshållare D01, antal ledare per klämma: 4 x 1.5² / 3 x 2.5² / 2 x 4² / 1 x 6² / 1 x 10²

Inkl.:
Lockhållare, monteringsskruvar, 1 dubbeltätningsmembran M25 IP66 tätningsområde 9–17 mm, 2 dubbeltätningsmembran M32 IP66 tätningsområde 13–21 mm

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC 450 V
Nominell isolationsspänning DC 450 V
min. tvärsnitt 1,5 mm²
max ledningsarea 4 mm²
min. tvärsnitt 1,5 mm²
max. tvärsnitt 10 mm²
Skyddsklass II
Skyddstyp IP66
Säkrad koppling ja
Klass funktionell integritet E30/E60/E90
Antal poler (T-avgrening) 3
Antal poler (genommatning) 5
UL Type Rating övrigt
Antal säkringar 1

Färger

Färg underdel orange
Färg överdel orange

Tillägg

Användningsområde Avsäkrad T-avgrening

Mått

Bredd 200 mm
Längd 250 mm
Höjd 120 mm
Innerlängd 235 mm
Inre bredd 185 mm
Innerhöjd 102 mm
Vikt 1.474 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest 960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK08
förseglingsbar ja
Fastsättning Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902631513
ETIM-klass EC002600
Tulltariffnummer 85369095
Minsta beställningsmängd 1

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Polyuretan
Material omslagsskruv Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden UL-EU (EN 62208)
Godkännanden UL-EU (EN 61439-1/-2)

Logistiska data

Styck

EAN / GTIN 4013902631513
Bredd 0.2 m
Vikt 1.474 kg
Höjd 0.12 m
Mängd 1 delar
Djup 0.25 m

Kartong

EAN / GTIN 4013902631520
Bredd 0.265 m
Vikt 3.384 kg
Höjd 0.255 m
Mängd 2 delar
Djup 0.36 m

Palett

EAN / GTIN 4013902631537
Bredd 0.8 m
Vikt 205 kg
Höjd 1.87 m
Mängd 108 delar
Djup 1.2 m

Nedladdningar

Ladda ner datablad

Ladda ner datablad (86922120.pdf)

Måttblad

Måttritning pdf (1 MB)

Måttritning dxf (15 MB)

Måttritning dwg (3 MB)

Måttritning jpg (1 MB)

Certifikat

MPA Testcertifikat EN pdf (4 MB)

UL-EU Certifikat (EN IEC 61439-2) EN pdf (257 KB)

Certifikat DE pdf (456 KB)

CE Deklaration DE/EN/PL pdf (60 KB)

CE Deklaration DE/EN/FR pdf (46 KB)

UKCA Deklaration EN pdf (48 KB)

MPA Testcertifikat DE pdf (4 MB)

UL Certifikat (EN62208) EN pdf (343 KB)

Planeringsdata

Återge text

CAD-data

Din begäran

Din information
Företagsdata
CAD-format

BIM-data

Din begäran

Din information
Företagsdata
BIM-format

Tillbehör

DubbeltätningsmembranDMS M20/or
Dubbeltätningsmembran - DMS M20/or

Dubbeltätningsmembran

DMS M20/or

Produktnummer 26062001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 orange

DubbeltätningsmembranDMS M25/or
Dubbeltätningsmembran - DMS M25/or

Dubbeltätningsmembran

DMS M25/or

Produktnummer 26062501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 orange

DubbeltätningsmembranDMS M32/or
Dubbeltätningsmembran - DMS M32/or

Dubbeltätningsmembran

DMS M32/or

Produktnummer 26063201

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 orange

DubbeltätningsmembranDMS M40/or
Dubbeltätningsmembran - DMS M40/or

Dubbeltätningsmembran

DMS M40/or

Produktnummer 26064001

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 orange

KabelförskruvningKVR M20-MGM/or
Kabelförskruvning - KVR M20-MGM/or

Kabelförskruvning

KVR M20-MGM/or

Produktnummer 22762001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP 68 orange med kontramutter

KabelförskruvningKVR M25-MGM/or
Kabelförskruvning - KVR M25-MGM/or

Kabelförskruvning

KVR M25-MGM/or

Produktnummer 22762501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning IP 68 orange med kontramutter

KabelförskruvningKVR M32-MGM/or
Kabelförskruvning - KVR M32-MGM/or

Kabelförskruvning

KVR M32-MGM/or

Produktnummer 22763201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP 68 orange med kontramutter

KabelförskruvningKVR M40-MGM/or
Kabelförskruvning - KVR M40-MGM/or

Kabelförskruvning

KVR M40-MGM/or

Produktnummer 22764001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning IP 68 orange med kontramutter

MontageplattaWKE BK 1
Montageplatta - WKE BK 1

Montageplatta

WKE BK 1

Produktnummer 86310001

Rostfritt stål utan skruv

Montageplatta för brandsäker installation av WKE 2-6 på kabelstegar och rännor med funktions...
