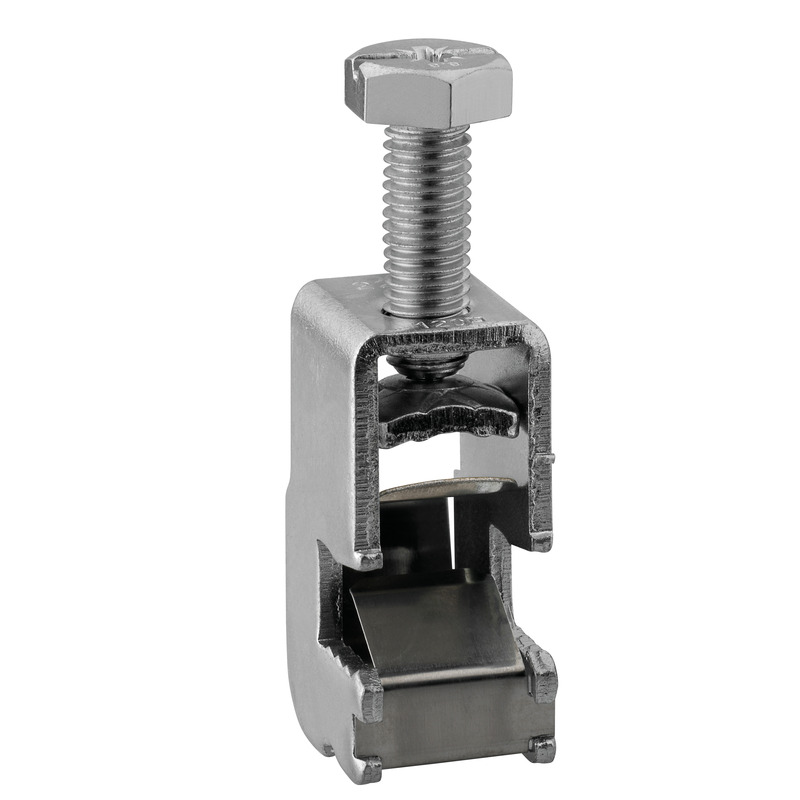

Beskrivning
Samlingsskenklämma, för kopparskenor 12/20/25/30 x 10 mm
för anslutning av AL/CU-ledare 16–120 mm²
#07611201 | Dimensioner: 23 x 29 x 51 mm
Samlingsskenklämmor
Tekniska data
Elektriska egenskaper
| max. tvärsnitt | 120 mm² |
|---|---|
| Antal poler | 1 |
| stötskyddad | nej |
| Anslutning 1: Anslutningstyp | skruvar |
| Anslutning 1: Klämpunkter per pol | 1 |
| Anslutning 1: För kopparledare | 1 |
| Anslutning 1: För aluminiumledare | 1 |
| Anslutning 1: Anslutningsbar area enkelledare (min) | 16 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (max) | 120 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (min) | 16 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (max) | 120 mm² |
Mått
| Bredd | 23 mm |
|---|---|
| Längd | 29 mm |
| Höjd | 51 mm |
| Vikt | 0.0952 kg |
Mekaniska egenskaper (AG)
| Anslutning 1: Vridmoment | 22 Nm |
|---|
Sales Information
| EAN | 4013902623075 |
|---|---|
| ETIM-klass | EC000001 |
| Tulltariffnummer | 85369010 |
| Minsta beställningsmängd | 1 |
Logistiska data
Kartong
| EAN / GTIN | 4013902623082 |
|---|---|
| Bredd | 0.357 m |
| Vikt | 2.595 kg |
| Höjd | 0.127 m |
| Mängd | 25 delar |
| Djup | 0.257 m |
Palett
| EAN / GTIN | 4013902623099 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 302.26 kg |
| Höjd | 1.67 m |
| Mängd | 2700 delar |
| Djup | 1.2 m |
Styck
| EAN / GTIN | 4013902623075 |
|---|---|
| Bredd | 0.023 m |
| Vikt | 0.0952 kg |
| Höjd | 0.051 m |
| Mängd | 1 delar |
| Djup | 0.029 m |
Nedladdningar
Ladda ner datablad
Monteringsanvisning
Planeringsdata
Återge text
Återge text
(07611201.TXT 390 B)
Logga in för att ladda ner anbudstexter.
Liknande produkter

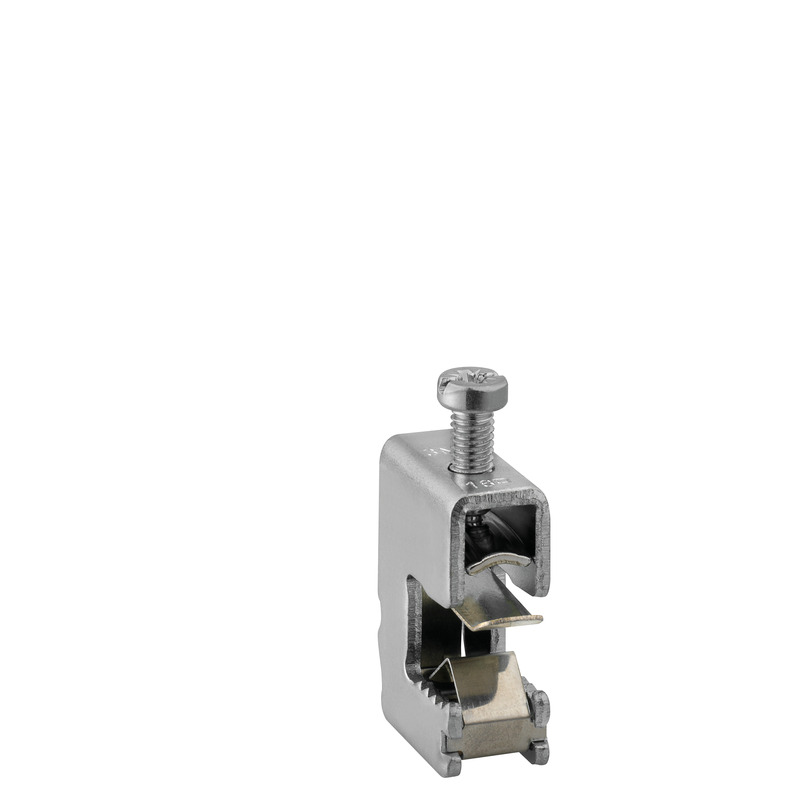

SamlingsskenklämmorSKLAL 116
Samlingsskenklämmor
SKLAL 116
Produktnummer 07611601
för anslutning av AL/CU-ledare 1,5–16 mm²
Samlingsskenklämma, för kopparskenor 12/20/25/30 x 10 mm

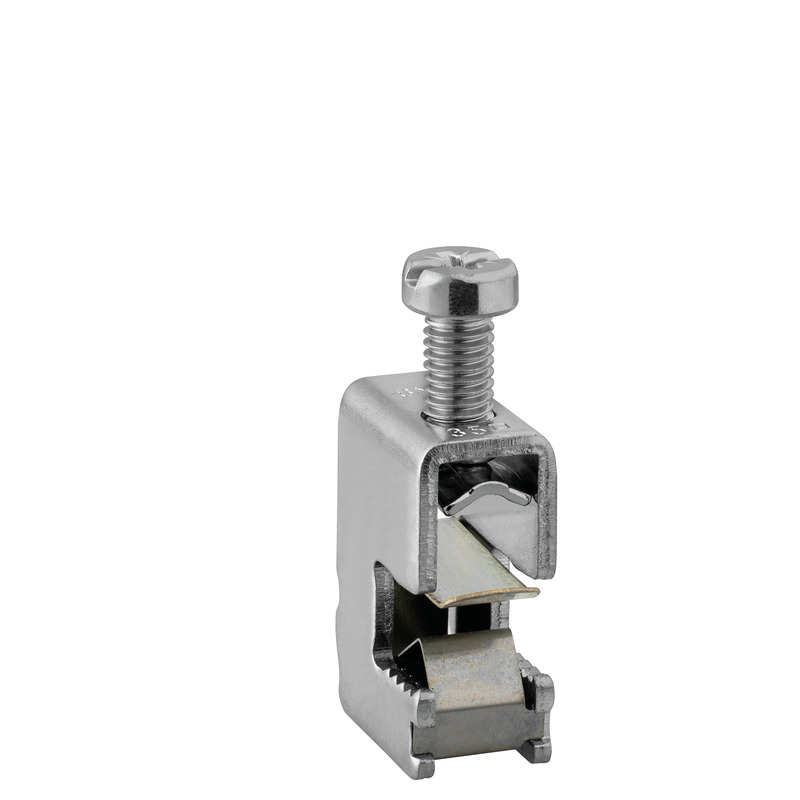

SamlingsskenklämmorSKLAL 135
Samlingsskenklämmor
SKLAL 135
Produktnummer 07613501
för anslutning av AL/CU-ledare 4–35 mm²
Samlingsskenklämma, för kopparskenor 12/20/25/30 x 10 mm

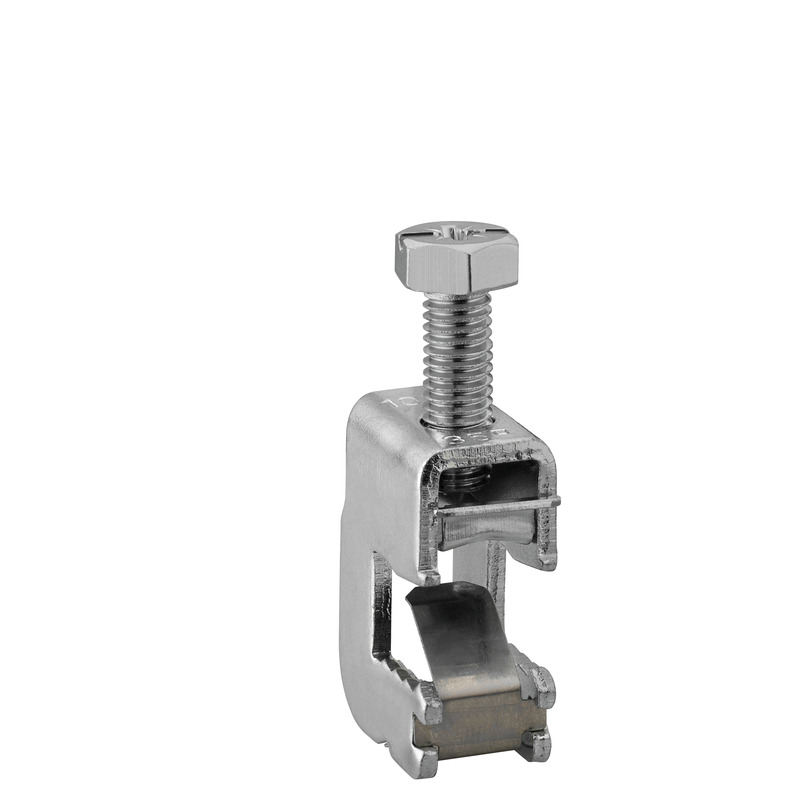

SamlingsskenklämmorSKLAL 170
Samlingsskenklämmor
SKLAL 170
Produktnummer 07617001
för anslutning av AL/CU-ledare 16–70 mm²
Samlingsskenklämma, för kopparskenor 12/20/25/30 x 10 mm

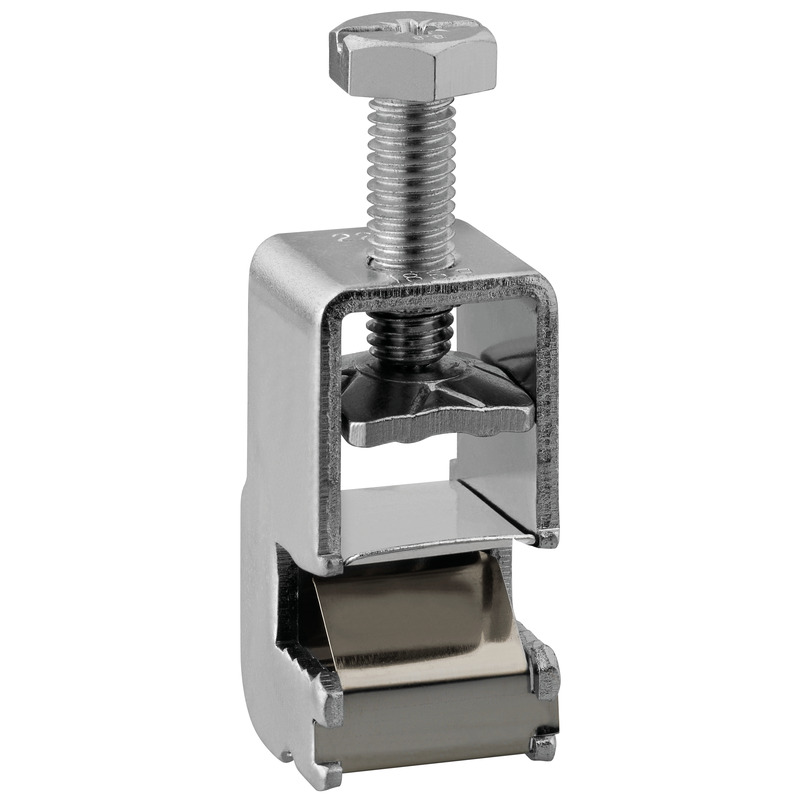

SamlingsskenklämmorSKLAL 118
