Beskrivning

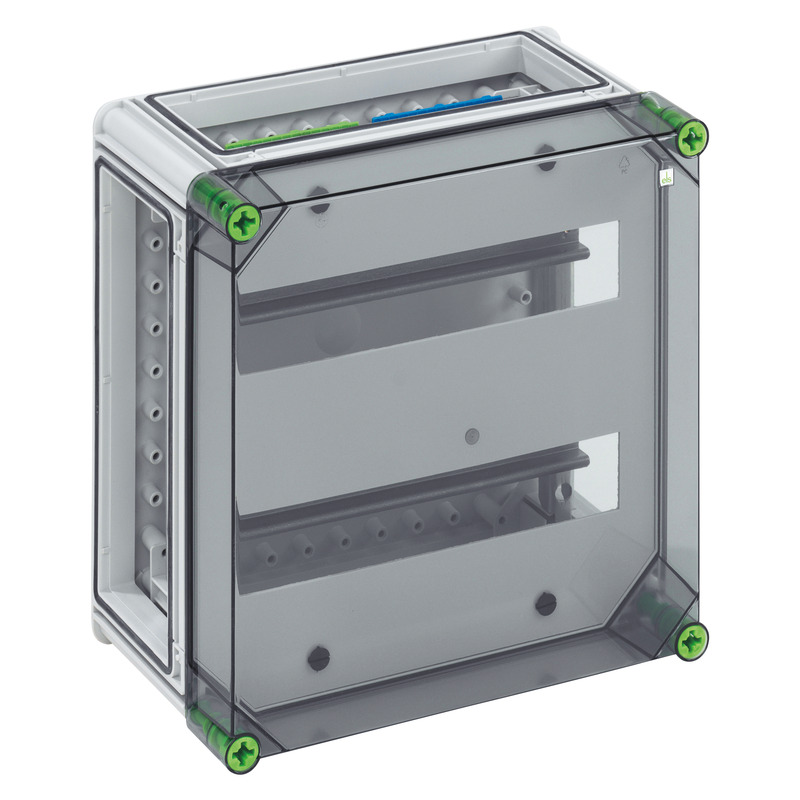

Maskinhölje, 2-radig, PE/N-plint, med vardera 2 klämpunkter 16 mm², 10 klämpunkter 6 mm², Skydd- och textetiketter, 3 x huskontaktdon (GGV)
med transparent lock
#01522801 | Dimensioner: 320 x 320 x 179 mm
Maskinhölje
Tekniska data
Elektriska egenskaper
| Nominell isolationsspänning AC | 400 V |
|---|---|
| Skyddsklass | II |
| Skyddstyp | IP65 |
| ventilerad | nej |
| Antal rader | 2 |
| Antal delningsenheter | 28 |
| Antal delningsenheter per rad | 14 |
| UL Type Rating | 3R |
Färger
| Färg underdel | grå |
|---|---|
| Färg överdel | transparent |
Mått
| Bredd | 320 mm |
|---|---|
| Längd | 320 mm |
| Höjd | 179 mm |
| Innerhöjd | 157 mm |
| Vikt | 2.937 kg |
Materialegenskaper
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
Mekaniska egenskaper (AG)
| Monteringstyp | Konstruktion |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 2.5 Nm |
| Flänsvariant | ja |
| Staplingsbar | ja |
Miljöförhållanden
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
Sales Information
| EAN | 4013902050383 |
|---|---|
| ETIM-klass | EC000214 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
Material
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat |
| Material tätning | Polyuretan |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
Logistiska data
Kartong
| EAN / GTIN | 4013902050383 |
|---|---|
| Bredd | 0.335 m |
| Vikt | 2.94 kg |
| Höjd | 0.27 m |
| Mängd | 1 delar |
| Djup | 0.335 m |
Palett
| EAN / GTIN | 4013902310333 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 199 kg |
| Höjd | 1.74 m |
| Mängd | 60 delar |
| Djup | 1.2 m |
Nedladdningar
Ladda ner datablad
Måttblad
Planeringsdata
Återge text
Återge text
(01522801.TXT 583 B)
Logga in för att ladda ner anbudstexter.
CAD-data
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
Tillbehör
FlänssetGFS 12-m
Flänsset
GFS 12-m
Produktnummer 07251201
Flänsset bestående av flänsarna GFL 321, 2x 341 och 351
Flänsset med metriska förpräglingar, 2 x Flänsadaptrar per fläns
Liknande produkter

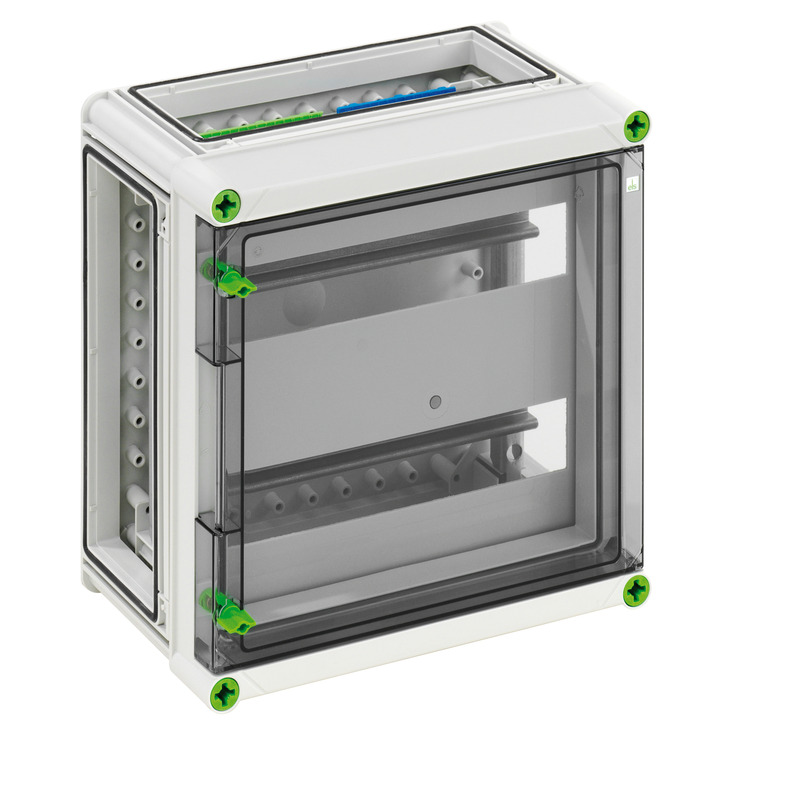

MaskinhöljeGTA 228-KT-t
