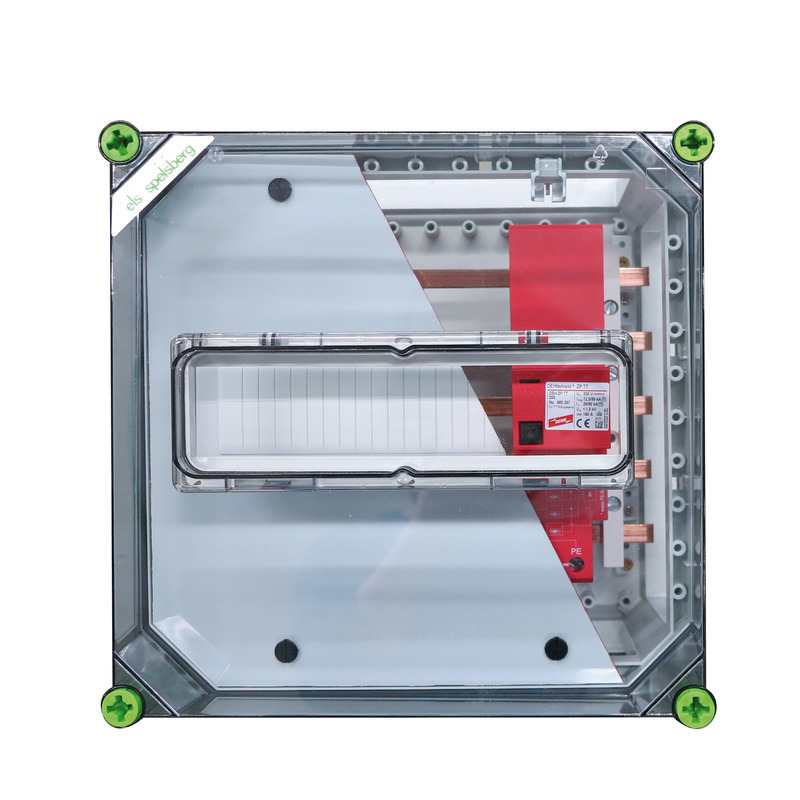

Blitzschutzgehäuse GBZ 252-40 (01009501) Utrustade skenförsedda kapslingar: Spelsberg

Kapsling för spottar

GBZ 252-40

Produktnummer: 01009501 | Dimensioner: 320 x 320 x 179 mm

Samlingsskenekapsling - industrikvalitet, 5-polig, 40 mm samlingsskenavstånd, med CU-skenor, L1...L3: 12 x 5 mm, PE/N: 12 x 5 mm, med 10 klämmor för CU-ledare 4-35mm², med beröringsskydd, med gångjärnshängt fönster 12 TE, plomberbar, 1x tomremsa 12TE låsbar, 3 x huskontaktdon (GGV)

med transparent lock, med blixt- ochy överspänningsavledare typ 1+2 enligt EN 61643-11 för huvudströmförsörjningssystem, Nätform TT/TNS, för användning mede byggnader med externt åskskydd (BSK III/IV), Åskskydd: (10/350) 12,5/50kA, högsta kontinuerliga spänning: 255 V AC, max. tillåten försäkring: 160A gG, anslutningsklart monterad på samlingsskensystem

Elektriska egenskaper

Nominell driftspänning AC 400 V
Skyddsklass II
Skyddstyp IP65
med samlingsskensystem ja
UL Type Rating 3R

Färger

Färg underdel grå
Färg överdel transparent

Mått

Bredd 320 mm
Längd 320 mm
Höjd 179 mm
Innerlängd 157 mm
Inre bredd 300 mm
Innerhöjd 300 mm

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V2
Glödtrådstest enligt EN 60695-2-11 750 °C
Industrikvalitet ja

Mekaniska egenskaper (AG)

Monteringstyp Puts
Slagtålighet IK08

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902603503
Code CT
Tulltariffnummer 85369095

Material

Material nederdel Plast
Material överdel Polykarbonat, glasfiberförstärkt
Material tätning Polyuretan
Material omslagsskruv Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning pdf (420 KB)
Måttritning dxf (5 MB)
Måttritning dwg (931 KB)
Måttritning jpg (1 MB)

Certifikat

CE Deklaration DE/EN/FR pdf (217 KB)
UKCA Deklaration EN pdf (48 KB)

Tillbehör

Flänsset GFS 12-m

  • Produktnummer: 07251201

Flänsset bestående av flänsarna GFL 321, 2x 341 och 351



Flänsset med metriska förpräglingar, 2 x Flänsadaptrar per fläns
