Denna artikel är arkiverad!

#49040601 | E-nummer: 1438139 | Dimensioner: 110 x 110 x 67 mm

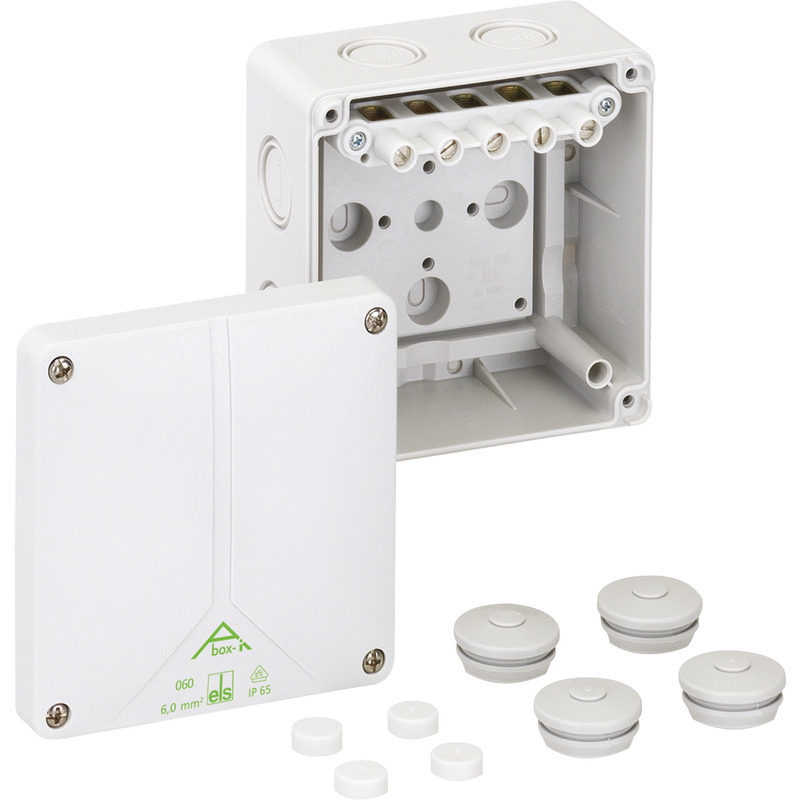

Kopplingsdosa

Abox-i 060-6²

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 6 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran,...

läs mer

Anpassa

Beskrivning

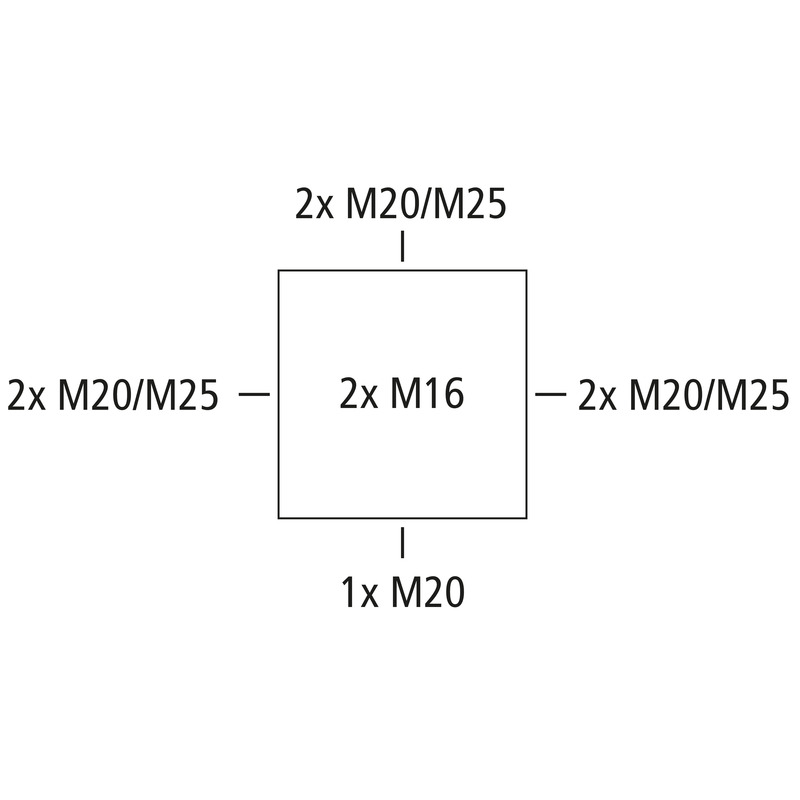

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 6 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25, (2 Baksida, 7 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

grå, med högmonterad skruvplint, 5 polig - 6 mm² (4 x 2.5² / 4 x 4² / 3 x 6²)

Inkl.:
4 Dubbeltätningsmembran IP66 M25 Tätningsdiameter 9 - 16 mm

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	110 mm
Längd	110 mm
Höjd	67 mm
Vikt	0.2696 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest	960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902152346
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat, glasfiberförstärkt
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Logistiska data

Styck

EAN / GTIN	4013902152346
Bredd	0.11 m
Vikt	0.2696 kg
Höjd	0.067 m
Mängd	1 delar
Djup	0.11 m

Kartong

EAN / GTIN	4013902311811
Bredd	0.353 m
Vikt	6.7504 kg
Höjd	0.286 m
Mängd	24 delar
Djup	0.233 m

Palett

EAN / GTIN	4013902311828
Bredd	0.8 m
Vikt	382.5216 kg
Höjd	1.86 m
Mängd	1296 delar
Djup	1.2 m

Nedladdningar

Planeringsdata

Återge text

Ladda ner 3D-BIM-data

Till supportsidan

Tillbehör

KabelförskruvningKVR M20-MGM

Kabelförskruvning

KVR M20-MGM

Produktnummer 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M25-MGM

Kabelförskruvning

KVR M25-MGM

Produktnummer 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

DubbeltätningsmembranDMS M20/w

Dubbeltätningsmembran

DMS M20/w

Produktnummer 26012001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 vit

DubbeltätningsmembranDMS M25/w

Dubbeltätningsmembran

DMS M25/w

Produktnummer 26012501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 vit

DubbeltätningsmembranDMS M20

Dubbeltätningsmembran

DMS M20

Produktnummer 26042001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

DubbeltätningsmembranDMS M25

Dubbeltätningsmembran

DMS M25

Produktnummer 26042501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

KombisetKS M25

Kombiset

KS M25

Produktnummer 19202501

Gängans längd 19 mm

Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...

KombisetKS M25-gro

Kombiset

KS M25-gro

Produktnummer 19202601

Gängans längd 22 mm

Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...

LuftningsventilerBST M20/sw

Luftningsventiler

BST M20/sw

Produktnummer 26202001

svart

Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...

LuftningsventilerBST M20

Luftningsventiler

BST M20

Produktnummer 26242001

grå

Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...

PlintarAbox 060 KLS-6²

Plintar

Abox 060 KLS-6²

Produktnummer 84000601

5-polig - 6 mm²

Anslutningsplint enligt DIN EN 60998 (VDE 0613), U_i=690V

PlomberingssetAbox PST

Plomberingsset

Abox PST

Produktnummer 89001001

för kopplingsdosor Abox/Abox-i 025 - 100, (ingår som standard från...

Plomberingsset

MontageplattaAbox 060 MPI

Montageplatta

Abox 060 MPI

Produktnummer 89500601

för Abox/Abox-i 060

Montageplatta isolermaterial inkl. montageskruvar

Liknande produkter

KopplingsdosaAbox-i 060-L

Kopplingsdosa

Abox-i 060-L

Produktnummer 49090601

grå, utan plintar

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 6 mm², U_i=690 V AC, Certifierad enligt...

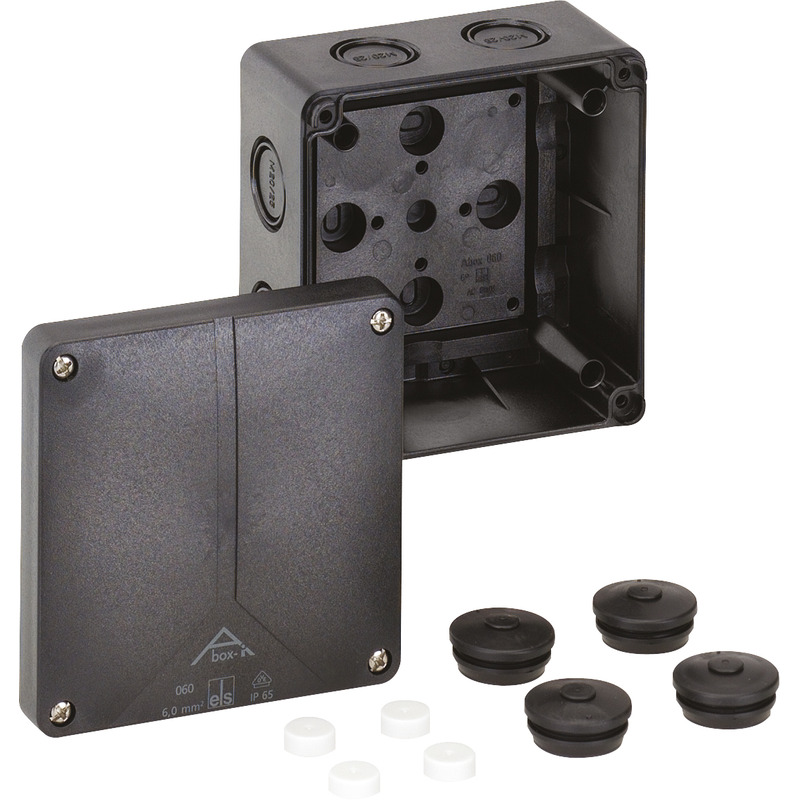

KopplingsdosaAbox-i 060-L/sw

Kopplingsdosa

Abox-i 060-L/sw

Produktnummer 49190601

svart, utan plintar

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 6 mm², U_i=690 V AC, Certifierad enligt...

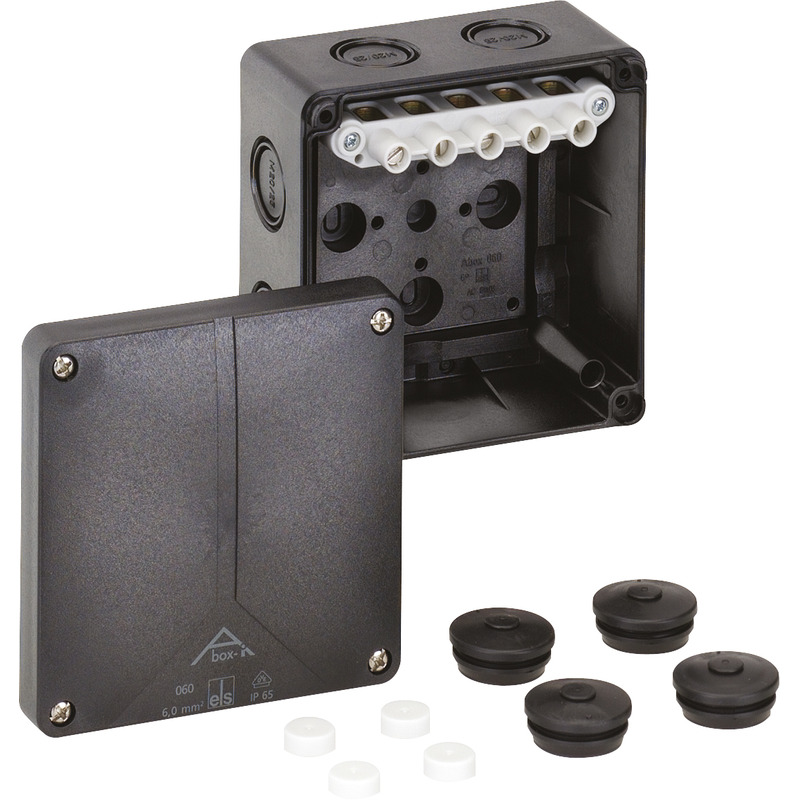

KopplingsdosaAbox-i 060-6²/sw
