Abox-i SL-2,5/4²

Abox-i SL-2,5/4²

#49080601 | E-nummer: 1438149 | Dimensioner: 110 x 110 x 67 mm

Kopplingsdosa

Abox-i SL-2,5/4²

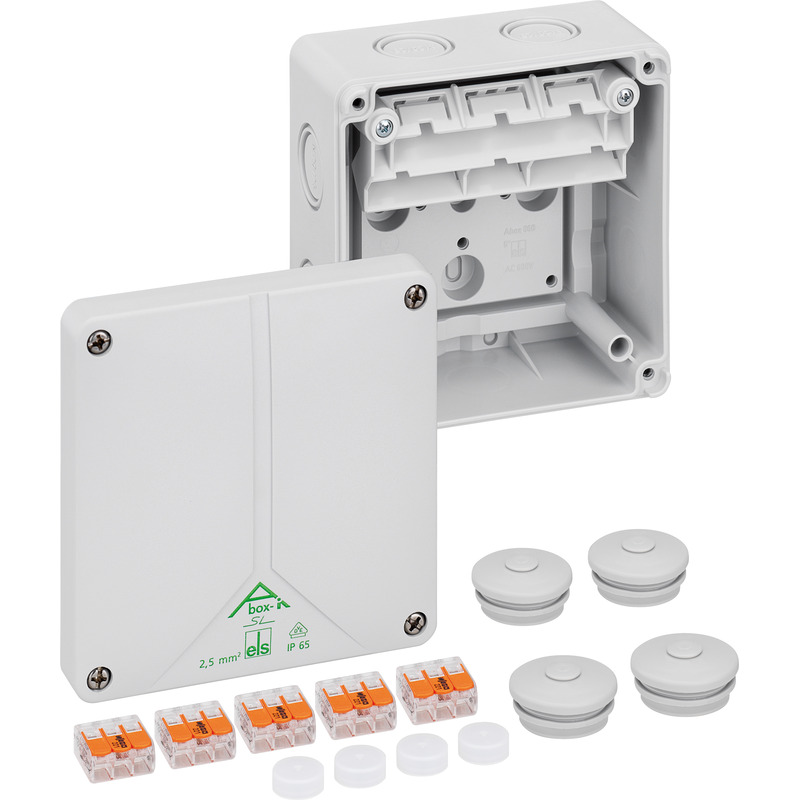

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 4 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran,...

Anpassa

Beskrivning

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 4 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25, (2 Baksida, 7 Sida), Inre fästpunkter, med skruvlös plint för industri och utomhusmontage

grå, with 5 high-set, screwless 3-wire terminals Wago 221-413, max. nominal cross-section according to DIN EN 60998: 4 mm², 24 A current load capacity, cross-sections able to be clamped per pin: 3 x 0.2 to 4 mm² rigid and 3 x 0.14 to 4.0 mm² flexible

Inkl.:
4 Dubbeltätningsmembran IP66 M25 Tätningsdiameter 9 - 16 mm

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	110 mm
Längd	110 mm
Höjd	67 mm
Vikt	0.246 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest	960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902930876
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat, glasfiberförstärkt
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Logistiska data

Styck

EAN / GTIN	4013902930876
Bredd	0.11 m
Vikt	0.246 kg
Höjd	0.067 m
Mängd	1 delar
Djup	0.11 m

Kartong

EAN / GTIN	4013902312030
Bredd	0.353 m
Vikt	6.184 kg
Höjd	0.286 m
Mängd	24 delar
Djup	0.233 m

Palett

EAN / GTIN	4013902312047
Bredd	0.8 m
Vikt	355.936 kg
Höjd	1.86 m
Mängd	1296 delar
Djup	1.2 m

Nedladdningar

Ladda ner datablad

Ladda ner datablad (49080601.pdf)

Måttblad

Måttritning pdf (485 KB)

Måttritning dxf (5 MB)

Måttritning dwg (1 MB)

Måttritning jpg (1 MB)

Certifikat

CE Deklaration DE/EN/FR pdf (63 KB)

UKCA Deklaration EN pdf (50 KB)

DLG Inträde DE pdf (2 MB)

DLG Inträde EN pdf (2 MB)

VDE Certifikat DE/EN pdf (768 KB)
