Den här produkten är föråldrad. löper ut till 31.08.2024

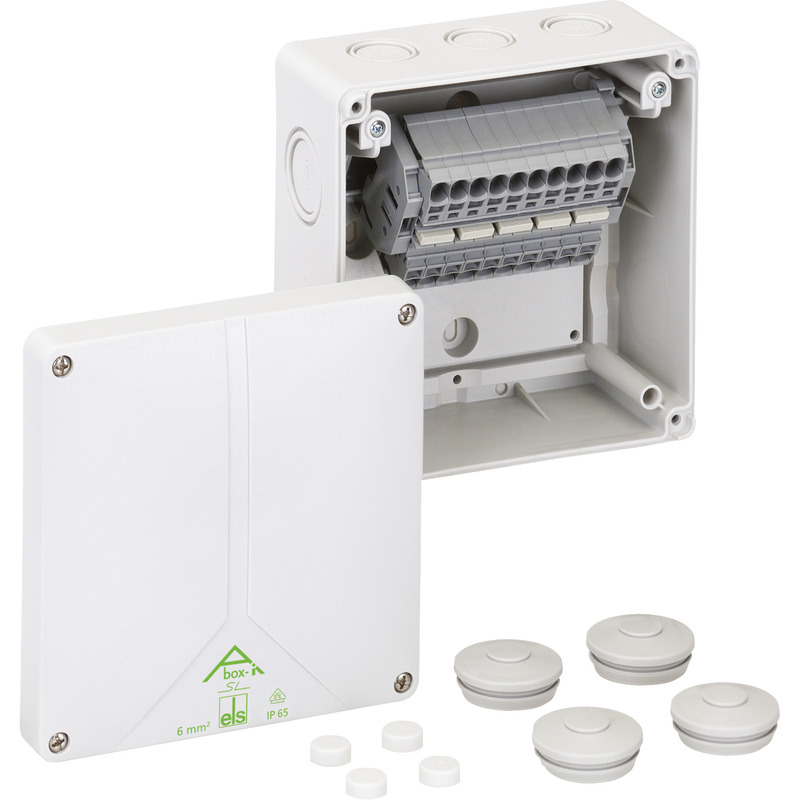

Abox-i SL-6²

Abox-i SL-6²

Kopplingsdosa

Abox-i SL-6²

Produktnummer: 49081001 | Dimensioner: 140 x 140 x 79 mm

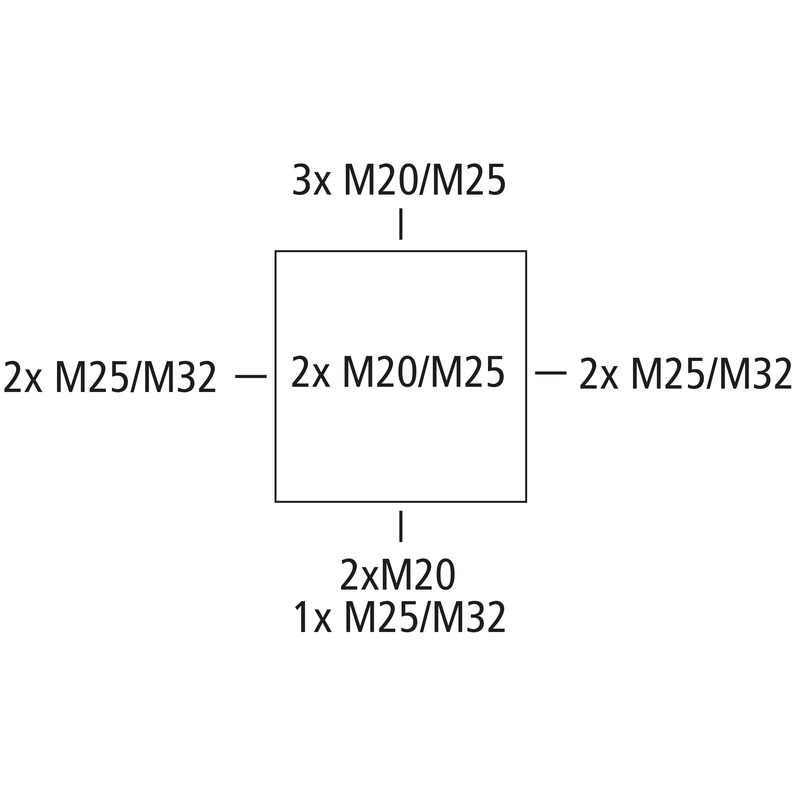

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 6 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för industri och utomhusmontage

grå, with high-set, screwless terminal Wago 2006-1201, 5-pole, max. nominal cross-section according to DIN EN 60998: 6 mm², 41 A current load capacity, cross-sections able to be clamped per pin: 4 x 0.5 to 10 mm² rigid and flexible

Inkl.:
4 Dubbeltätningsmembran IP66 M32 Tätningsdiameter 14 - 21 mm

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	140 mm
Längd	140 mm
Höjd	79 mm

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C
Industrikvalitet	ja

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat, glasfiberförstärkt
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	dxf (5 MB)
Måttritning	dwg (1 MB)
Måttritning	jpg (1 MB)
Måttritning	pdf (508 KB)

Certifikat

CE Deklaration DE/EN/FR	pdf (63 KB)
VDE Certifikat DE/EN	pdf (768 KB)
DLG Inträde EN	pdf (2 MB)
UKCA Deklaration EN	pdf (50 KB)
DLG Inträde DE	pdf (2 MB)

Tillbehör

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Dubbeltätningsmembran - DMS M20/w

Dubbeltätningsmembran DMS M20/w

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26012001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 vit

Bevakningslista

Dubbeltätningsmembran - DMS M25/w

Dubbeltätningsmembran DMS M25/w

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26012501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 vit

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26042501
E-nummer: 1438185

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

Dimensioner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26044001
E-nummer: 1438189

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Luftningsventiler - BST M20/sw

Luftningsventiler BST M20/sw

Dimensioner : 25,2 x 11,9 x 25,2 mm
Produktnummer: 26202001
E-nummer: 1438181

svart

Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...

Bevakningslista

Luftningsventiler - BST M20

Luftningsventiler BST M20

Dimensioner : 25,22 x 11,9 x 25,2 mm
Produktnummer: 26242001
E-nummer: 1438179

grå

Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...

Bevakningslista
