Denna artikel är arkiverad!

Till efterföljarprodukten

#49190201 | E-nummer: 1438227 | Dimensioner: 80 x 80 x 52 mm

Kopplingsdosa

Abox-i 025-L/sw

läs mer

Anpassa

Beskrivning

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 2,5 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Självtätande flexibla genomföringsmembran, M20, Tätningsdiameter 2 - 16 mm, (1 Baksida, 7 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

svart, utan plintar

Highlights

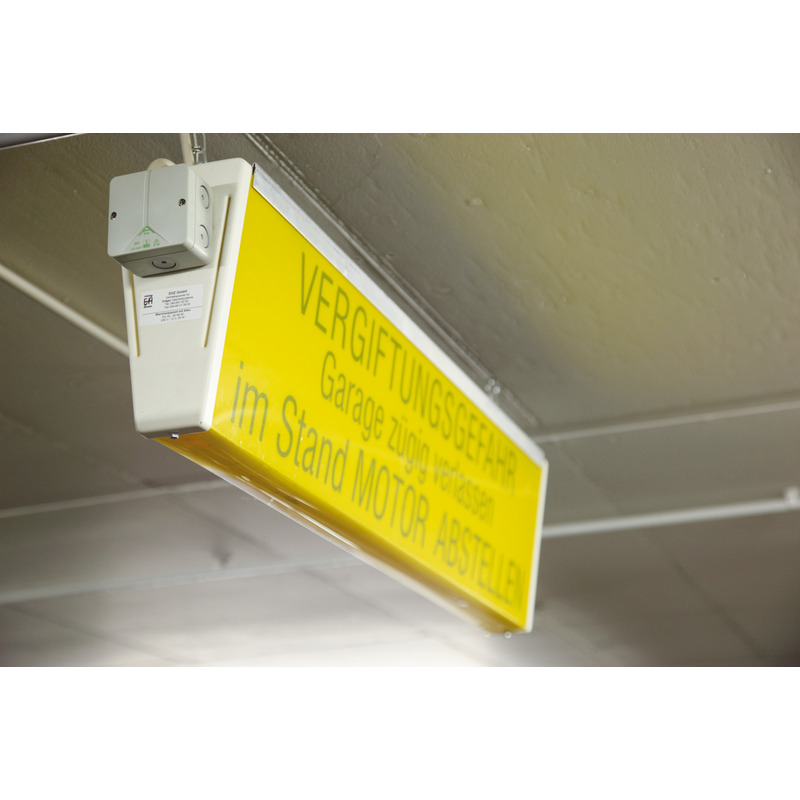

Spelsberg Abox väderbeständiga kopplingsdosor med och utan plintar på 1,5 till 240 mm² är mycket slag- och brottåliga. De är avsedda för användning under extrema förhållanden och kan på begäran användas med rött lock för markering av säkerhetsbelysningens strömkretsar.

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	2,5 mm²
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg underdel	svart
Färg överdel	svart

Mått

Bredd	80 mm
Längd	80 mm
Höjd	52 mm
Vikt	0.08 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	650 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

för tätningsområde min	2 mm
för tätningsområde max	16 mm
Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902930920
ETIM-klass	EC002600
Tulltariffnummer	85389099
Minsta beställningsmängd	1

Material

Material nederdel	ASA-PC
Material överdel	ASA-PC
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Logistiska data

Styck

EAN / GTIN	4013902930920
Bredd	0.08 m
Vikt	0.08 kg
Höjd	0.052 m
Mängd	1 delar
Djup	0.08 m

Kartong

EAN / GTIN	4013902312375
Bredd	0.383 m
Vikt	5.115 kg
Höjd	0.281 m
Mängd	60 delar
Djup	0.258 m

Palett

EAN / GTIN	4013902312382
Bredd	0.8 m
Vikt	294.21 kg
Höjd	1.82 m
Mängd	3240 delar
Djup	1.2 m
