Den här produkten är föråldrad. löper ut till 28.02.2025

Abox-i 160-L/sw

Abox-i 160-L/sw

Kopplingsdosa

Abox-i 160-L/sw

Produktnummer: 49191601 | Dimensioner: 180 x 180 x 91 mm

E-nummer: 1438144

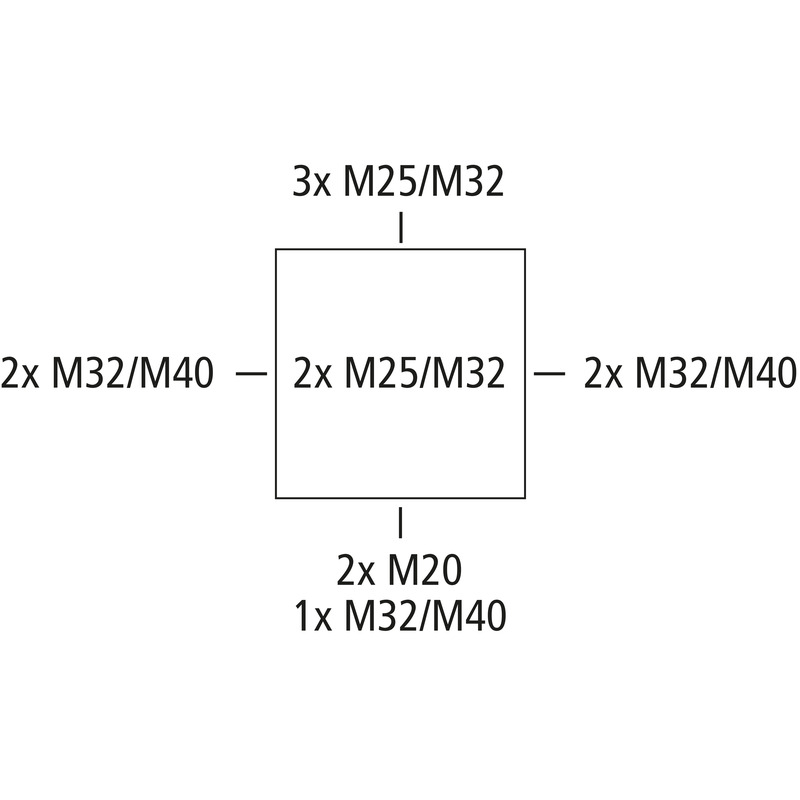

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 16 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

svart, utan plintar

Inkl.:
1 Plomberingsset

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	16 mm²
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg underdel	svart
Färg överdel	svart

Mått

Bredd	180 mm
Längd	180 mm
Höjd	91 mm

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C
Industrikvalitet	ja

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.7 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat, glasfiberförstärkt
Material tätning	Polyuretan
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES	pdf (1 MB)

Måttblad

Måttritning	pdf (417 KB)
Måttritning	dxf (4 MB)
Måttritning	dwg (883 KB)
Måttritning	jpg (1 MB)

Certifikat

VDE Certifikat (DIN EN 60670) DE/EN	pdf (329 KB)
DNV Certifikat EN	pdf (152 KB)
DLG Inträde EN	pdf (2 MB)
CE Deklaration DE/EN/FR	pdf (312 KB)
CE Deklaration DE/EN/PL	pdf (316 KB)
UKCA Deklaration EN	pdf (49 KB)
DLG Inträde DE	pdf (2 MB)

Tillbehör

Kabelförskruvning - KVR M20-MGM/sw

Kabelförskruvning KVR M20-MGM/sw

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22702001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, svart, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M25-MGM/sw

Kabelförskruvning KVR M25-MGM/sw

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22702501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, svart, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M32-MGM/sw

Kabelförskruvning KVR M32-MGM/sw

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22703201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, svart, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M40-MGM/sw

Kabelförskruvning KVR M40-MGM/sw

Dimensioner : 50 x 50 x 54 mm
Produktnummer: 22704001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, svart, med kontramutter

Bevakningslista

Dubbeltätningsmembran - DMS M20/sw

Dubbeltätningsmembran DMS M20/sw

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26002001
E-nummer: 1438184

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 svart

Bevakningslista

Dubbeltätningsmembran - DMS M25/sw

Dubbeltätningsmembran DMS M25/sw

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26002501
E-nummer: 1438186

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 svart

Bevakningslista

Dubbeltätningsmembran - DMS M32/sw

Dubbeltätningsmembran DMS M32/sw

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26003201
E-nummer: 1438188

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 svart

Bevakningslista

Kombiset - KS M20

Kombiset KS M20

Dimensioner : 100 x 40 x 30 mm
Produktnummer: 19202001

Gängans längd 12 mm

Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...

Bevakningslista

Plintar - Abox 160 KLS-16²

Plintar Abox 160 KLS-16²

Dimensioner : 170 x 120 x 20 mm
Produktnummer: 84001601
E-nummer: 1438163

5-polig - 16 mm²

Anslutningsplint enligt DIN EN 60998 (VDE 0613), U_i=690V

Bevakningslista
