Denna artikel är arkiverad!

#80780701 | Dimensioner: 82 x 82 x 52 mm

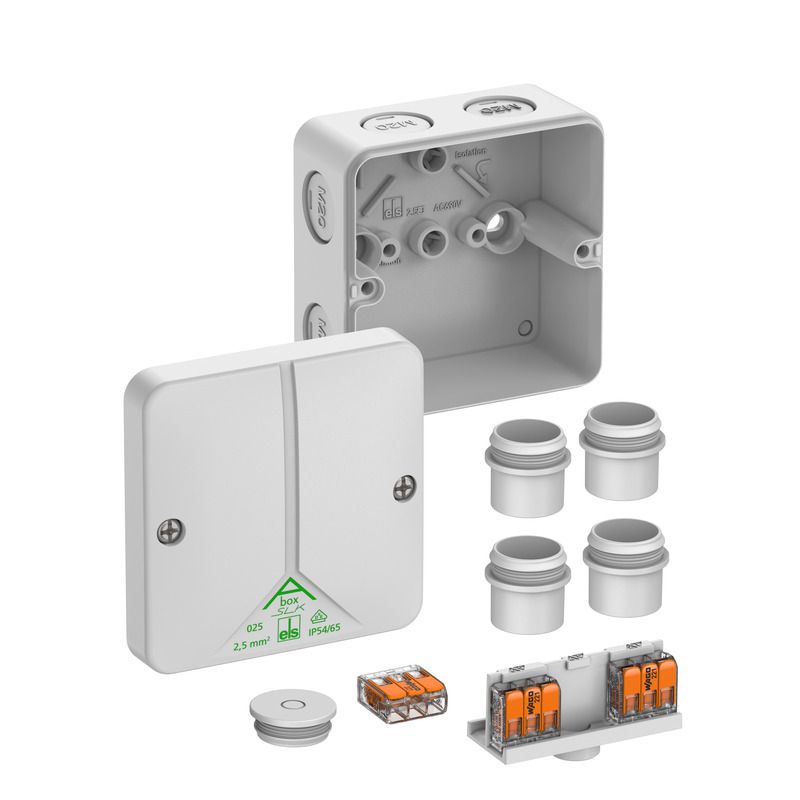

Kopplingsdosa

Abox SLK-2,5²

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 2,5 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20, (1 Baksida, 7...

läs mer

Beskrivning

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 2,5 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20, (1 Baksida, 7 Sida), Inre fästpunkter, med skruvlös plint för inomhusmontage

grå, I_n=24 Ampere, with 3 floor-fixed, screwless 3-wire terminal blocks, Wago 221-413 - 2.5 mm², cross-sections that can be clamped per pin: 3 x 0.2 to 2.5 mm² rigid Cu and 3 x 0.14 to 2.5 mm² flexible Cu

Inkl.:
4 anslutningsstudsar IP54 M20, 1 tätningsplugg M20

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
max. tvärsnitt	2,5 mm²
Skyddsklass	II
Skyddstyp	IP54/IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	82 mm
Längd	82 mm
Höjd	52 mm
Vikt	0.11 kg

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	650 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	Inomhus

Sales Information

EAN	4013902668984
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polystyrol
Material överdel	Polystyrol
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistiska data

Kartong

EAN / GTIN	4013902668991
Bredd	0.383 m
Vikt	6.903 kg
Höjd	0.281 m
Mängd	60 delar
Djup	0.258 m

Palett

EAN / GTIN	4013902669004
Bredd	0.8 m
Vikt	394.762 kg
Höjd	1.82 m
Mängd	3240 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902668984
Bredd	0.082 m
Vikt	0.11 kg
Höjd	0.052 m
Mängd	1 delar
Djup	0.082 m

Nedladdningar

Planeringsdata

Återge text

Tillbehör

AnslutningsstudsAST M20

Anslutningsstuds

AST M20

Produktnummer 23042001

Tätningsdiameter 8 - 13,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

DubbeltätningsmembranDMS M20

Dubbeltätningsmembran

DMS M20

Produktnummer 26042001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

KabelförskruvningKVR M20-MGM

Kabelförskruvning

KVR M20-MGM

Produktnummer 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M20-GDB/MGM

Kabelförskruvning

KVR M20-GDB/MGM

Produktnummer 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

PlomberingssetAbox PST

Plomberingsset

Abox PST

Produktnummer 89001001

för kopplingsdosor Abox/Abox-i 025 - 100, (ingår som standard från...
