Denna artikel är arkiverad!

#81140701 | Dimensioner: 94 x 94 x 57 mm

Kopplingsdosa

Abox m 040-4²

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 4 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M25, (1 Baksida, 8...

läs mer

Anpassa

Beskrivning

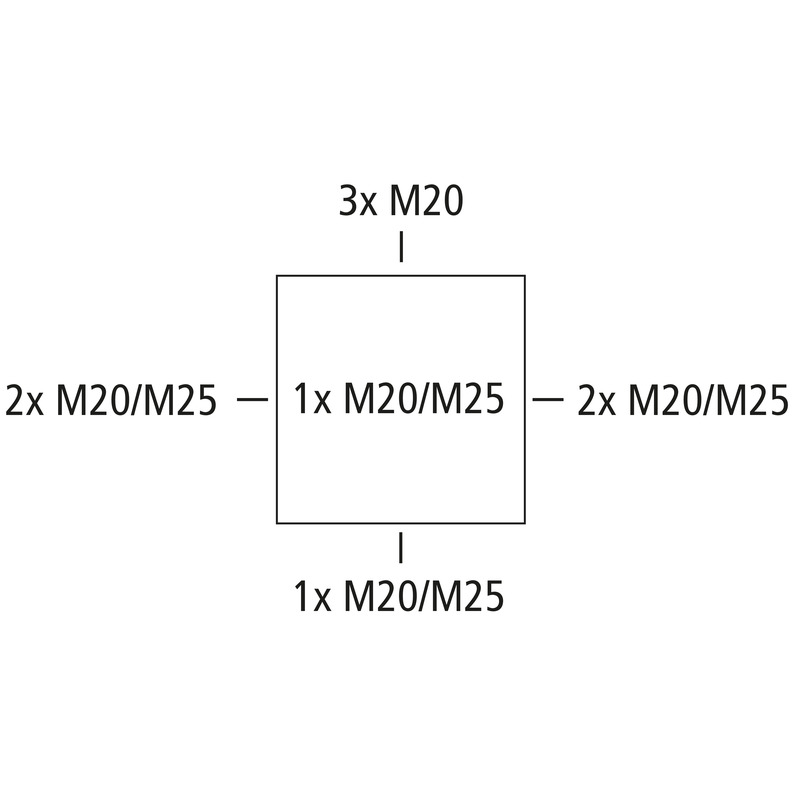

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 4 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M25, (1 Baksida, 8 Sida), Inre fästpunkter, För inomhusinstallation

grå, med skruvplint, 5 polig - 2.5/4 mm² (4 x 1.5² / 4 x 2.5² / 4 x 4²)

Inkl.:
3 kabelgenomföringar IP54 M20 tättningsdiameter 8-13,5mm, 3 IP54 M25 tätningsdiameter 9-18,5mm

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP54/IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	94 mm
Längd	94 mm
Höjd	57 mm
Vikt	0.1162 kg

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	650 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	Inomhus

Sales Information

EAN	4013902402588
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polystyrol
Material överdel	Polystyrol
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistiska data

Styck

EAN / GTIN	4013902402588
Bredd	0.094 m
Vikt	0.1162 kg
Höjd	0.057 m
Mängd	1 delar
Djup	0.094 m

Kartong

EAN / GTIN	4013902402649
Bredd	0.431 m
Vikt	7.2952 kg
Höjd	0.302 m
Mängd	60 delar
Djup	0.296 m

Palett

EAN / GTIN	4013902532353
Bredd	0.8 m
Vikt	415.9408 kg
Höjd	1.86 m
Mängd	3240 delar
Djup	1.2 m
