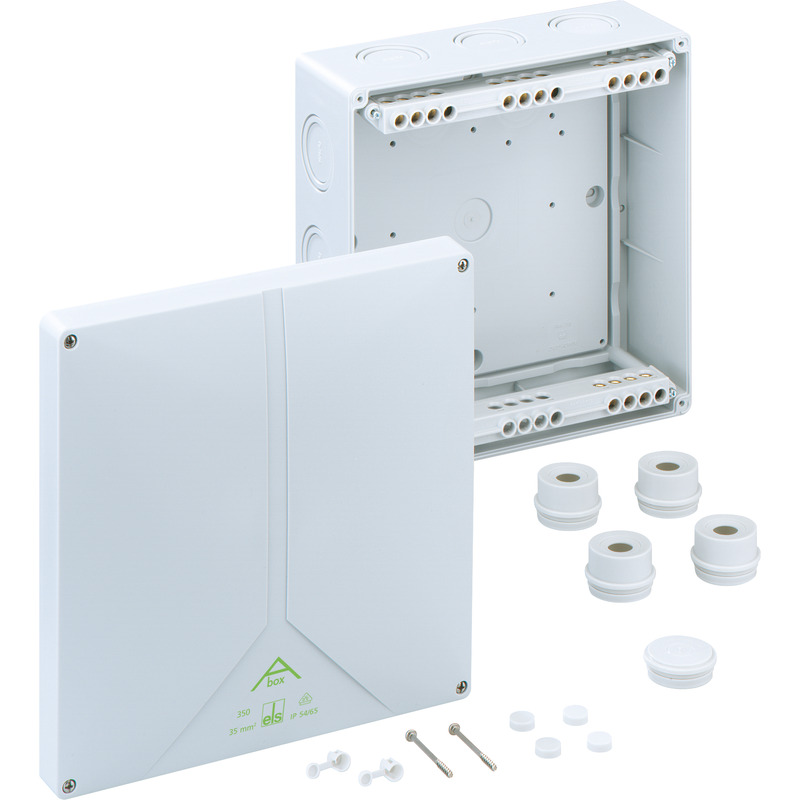

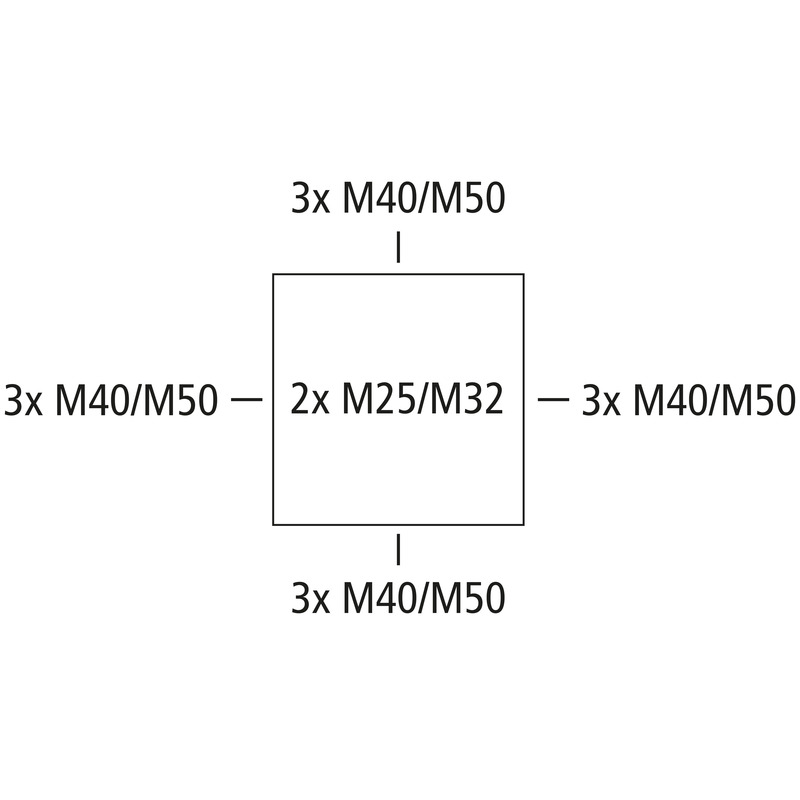

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 35 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M25/M32/M40/M50, (2 Baksida, 12 Sida), Inre fästpunkter, För inomhusinstallation
grå, med högmonterad plint, 5 polig - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)
Inkl.:
4 Anslutningsstuds IP54 M40 Tätningsdiameter 17 - 30 mm, 1 Tätningsplugg M40, 1 Plomberings set
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 35 mm² |
| Skyddsklass | II |
| Skyddstyp | IP54/IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 250 mm |
|---|---|
| Längd | 250 mm |
| Höjd | 115 mm |
| Vikt | 1.1804 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest | 650 °C (EN 60695-2-11) |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902110186 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polystyrol |
|---|---|
| Material överdel | Polystyrol |
| Material omslagsskruv | Rostfritt stål 1.4567 (V2A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902110186 |
|---|---|
| Bredd | 0.25 m |
| Vikt | 1.1804 kg |
| Höjd | 0.115 m |
| Mängd | 1 delar |
| Djup | 0.25 m |
| EAN / GTIN | 4013902307708 |
|---|---|
| Bredd | 0.511 m |
| Vikt | 5.0916 kg |
| Höjd | 0.242 m |
| Mängd | 4 delar |
| Djup | 0.261 m |
| EAN / GTIN | 4013902307715 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 231.8472 kg |
| Höjd | 1.84 m |
| Mängd | 168 delar |
| Djup | 1.2 m |
Återge text
(83541001.TXT 925 B)
Logga in för att ladda ner anbudstexter.
Kombiset
KS M20
Produktnummer 19202001
Gängans längd 17 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombiset
KS M25
Produktnummer 19202501
Gängans längd 19 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombiset
KS M25-gro
Produktnummer 19202601
Gängans längd 22 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombiset
KS M32
Produktnummer 19203201
Gängans längd 20 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombistöd
KST M25-17
Produktnummer 19302501
Längd 17 mm, för vertikal anslutning av AK/AKi 03 - 12 små...
Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm
Kombistöd
KST M25-33
Produktnummer 19302601
Längd 33 mm, för vertikal anslutning av AK 14 - 56, AK/Aki 24...
Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm
Kombistöd
KST M32
Produktnummer 19303201
Längd 25 mm, för vertikal och horisontell anslutning av AK/AKi 24 små...
Kombistuts för anslutning av kapslingar, polyetylen, grå, för väggtjocklek 1,5 - 4,0 mm
Strypnippel
WST M20
Produktnummer 20342001
Tätningsdiameter 8 - 13,5 mm, Gängans längd 12 mm
Strypnippel IP54
Strypnippel
WST M25
Produktnummer 20342501
Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm
Strypnippel IP54
Strypnippel
WST M32
Produktnummer 20343201
Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm
Strypnippel IP54
Strypnippel
WST M40
Produktnummer 20344001
Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm
Strypnippel IP54

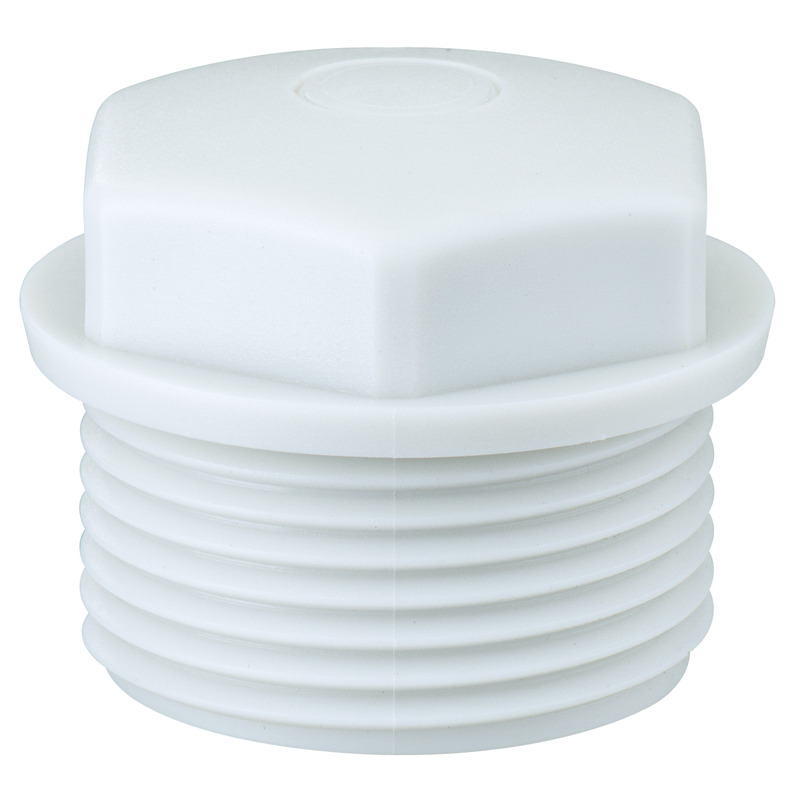

Strypnippel
WST M50
Produktnummer 20345001
Tätningsdiameter 22 - 35 mm, Gängans längd 18 mm
Strypnippel IP54
Strypnippel
WNI M20
Produktnummer 21342001
Tätningsdiameter 8 - 13,5 mm, Gängans längd 12 mm
Strypnippel IP54 öppen
Strypnippel
WNI M25
Produktnummer 21342501
Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm
Strypnippel IP54 öppen
Strypnippel
WNI M32
Produktnummer 21343201
Tätningsdiameter 11 - 22 mm, Gängans längd 14 mm
Strypnippel IP54 öppen
Stepnippel
SNI M20
Produktnummer 21642001
Tätningsdiameter 5 - 16 mm
Stegnippel IP55
Stepnippel
SNI M25
Produktnummer 21642501
Tätningsdiameter 5 - 21 mm
Stegnippel IP55
Stepnippel
SNI M32
Produktnummer 21643201
Tätningsdiameter 13 - 26,5 mm
Stegnippel IP55
Stepnippel
SNI M40
Produktnummer 21644001
Tätningsdiameter 13 - 34 mm
Stegnippel IP55
Kabelförskruvning
KVR M20-MGM
Produktnummer 22742001
Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M20-GDB/MGM
Produktnummer 22742101
Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M25-MGM
Produktnummer 22742501
Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M32-MGM
Produktnummer 22743201
Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M40-MGM
Produktnummer 22744001
Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M50-MGM
Produktnummer 22745001
Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Anslutningsstuds
AST M20
Produktnummer 23042001
Tätningsdiameter 8 - 13,5 mm
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Anslutningsstuds
AST M25
Produktnummer 23042501
Tätningsdiameter 9 - 18,5 mm
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Anslutningsstuds
AST M32
Produktnummer 23043201
Tätningsdiameter 13 - 23 mm
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Anslutningsstuds
AST M40
Produktnummer 23044001
Tätningsdiameter 17 - 30 mm
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

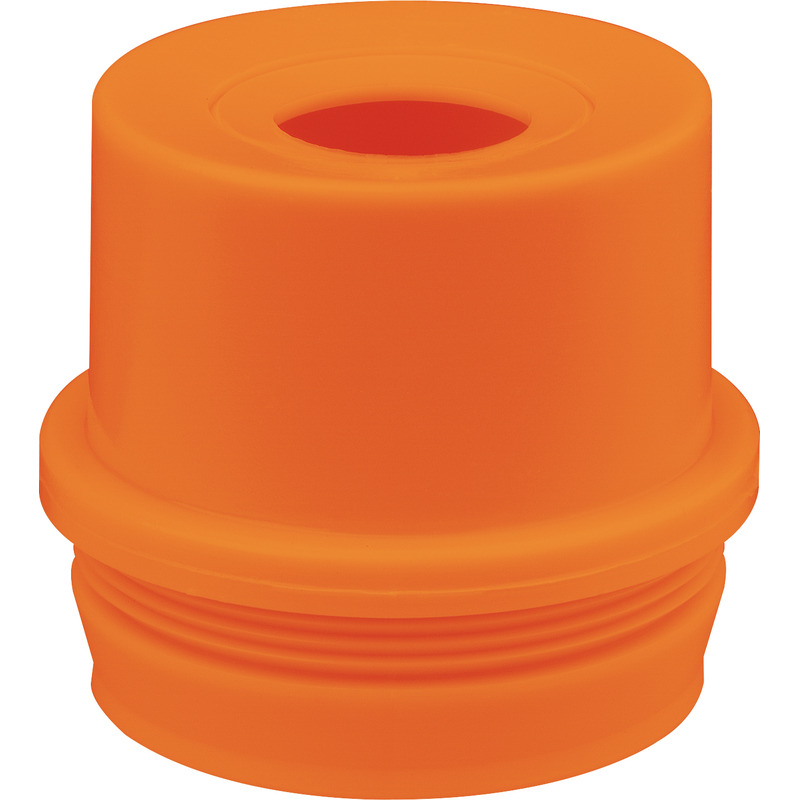

Anslutningsstuds
AST M32/or
Produktnummer 23063201
Tätningsdiameter 13 - 23 mm
Anslutningsstuds IP 54 orange
Tätningsplugg
VST M20
Produktnummer 23142001
Tätningsdiameter 8 - 13,5 mm
Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Tätningsplugg
VST M25
Produktnummer 23142501
Tätningsdiameter 9 - 16 mm
Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Tätningsplugg
VST M32
Produktnummer 23143201
Tätningsdiameter 13 - 23 mm
Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Tätningsplugg
VST M40
Produktnummer 23144001
Tätningsdiameter 17 - 30 mm
Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Dubbeltätningsmembran
DMS M20/w
Produktnummer 26012001
Tätningsdiameter 7 - 13 mm
Dubbeltätningsmembran IP66 vit
Dubbeltätningsmembran
DMS M25/w
Produktnummer 26012501
Tätningsdiameter 9 - 17 mm
Dubbeltätningsmembran IP66 vit
Dubbeltätningsmembran
DMS M20
Produktnummer 26042001
Tätningsdiameter 7 - 13 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran
DMS M25
Produktnummer 26042501
Tätningsdiameter 9 - 17 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran
DMS M32
Produktnummer 26043201
Tätningsdiameter 13 - 21 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran
DMS M32/4
Produktnummer 26043301
Tätningsdiameter 3,5 - 6 mm per genomföring
Dubbeltätningsmembran IP66 fyra kabelgenomgöringar
Dubbeltätningsmembran
DMS M40
Produktnummer 26044001
Tätningsdiameter 17 - 28 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Luftningsventiler
BST M20/sw
Produktnummer 26202001
svart
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Luftningsventiler
BST M20
Produktnummer 26242001
grå
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Plintar
Abox 250/350 KLS-25²/35²
Produktnummer 84003501
5-polig - 35 mm²
Anslutningsplint enligt DIN EN 60998 (VDE 0613), Ui=690V
Montageplatta
Abox 350 MPI
Produktnummer 89503501
för Abox/Abox-i 350
Montageplatta isolermaterial inkl. montageskruvar

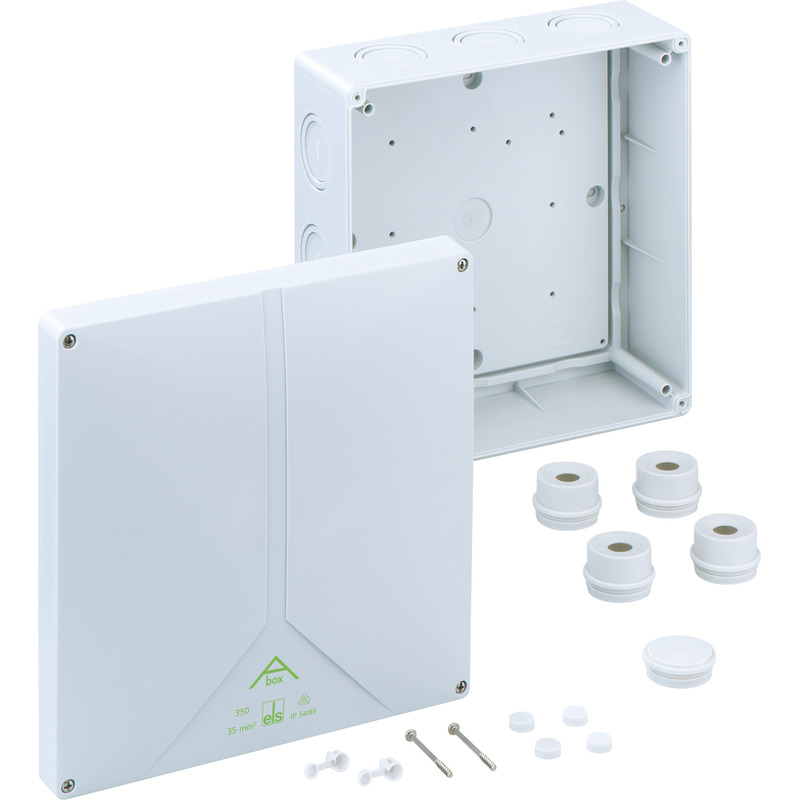

Kopplingsdosa
Abox 350-L
Produktnummer 83591001
grå, utan plintar
Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 35 mm², Ui=690 V AC, Certifierad...
