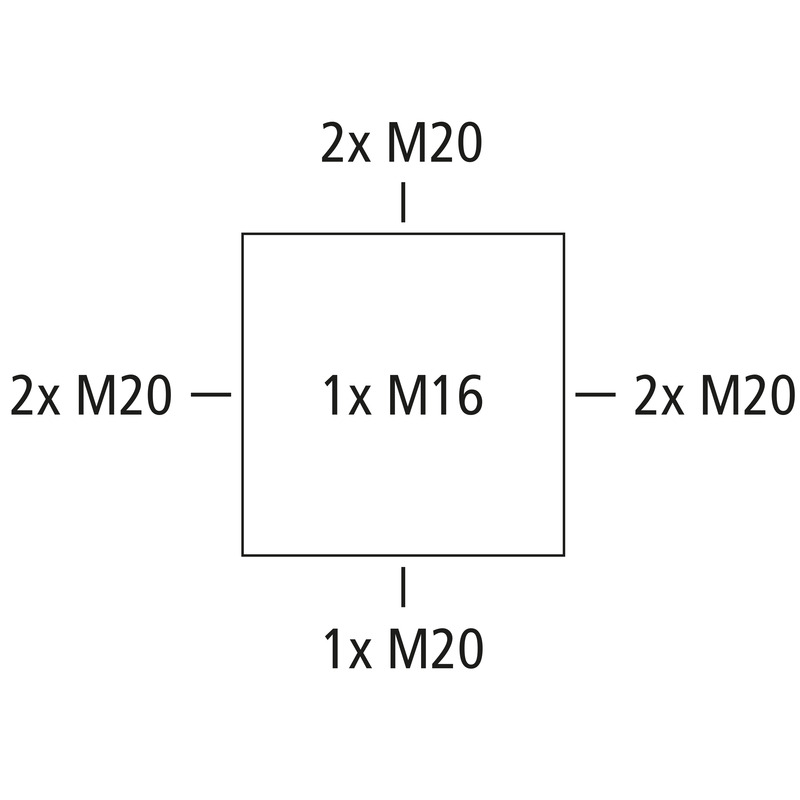

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20, (1 Baksida, 7 Sida), Externa fästpunkter, för installation i industri och oskyddade utomhusområden.
grå, Ui=1000 V AC, utan plintar
Inkl.:
4 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, lockhållare
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 92 mm |
|---|---|
| Längd | 92 mm |
| Höjd | 60 mm |
| Innerlängd | 78 mm |
| Inre bredd | 78 mm |
| Innerhöjd | 40 mm |
| Vikt | 0.1717 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Slagtålighet | IK09 |
|---|---|
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.5 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902662289 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål 1.4567 (V2A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
| EAN / GTIN | 4013902662296 |
|---|---|
| Bredd | 0.386 m |
| Vikt | 6.5909 kg |
| Höjd | 0.246 m |
| Mängd | 36 delar |
| Djup | 0.286 m |
| EAN / GTIN | 4013902662302 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 180.1816 kg |
| Höjd | 1.128 m |
| Mängd | 864 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902662289 |
|---|---|
| Bredd | 0.092 m |
| Vikt | 0.1717 kg |
| Höjd | 0.06 m |
| Mängd | 1 delar |
| Djup | 0.092 m |
