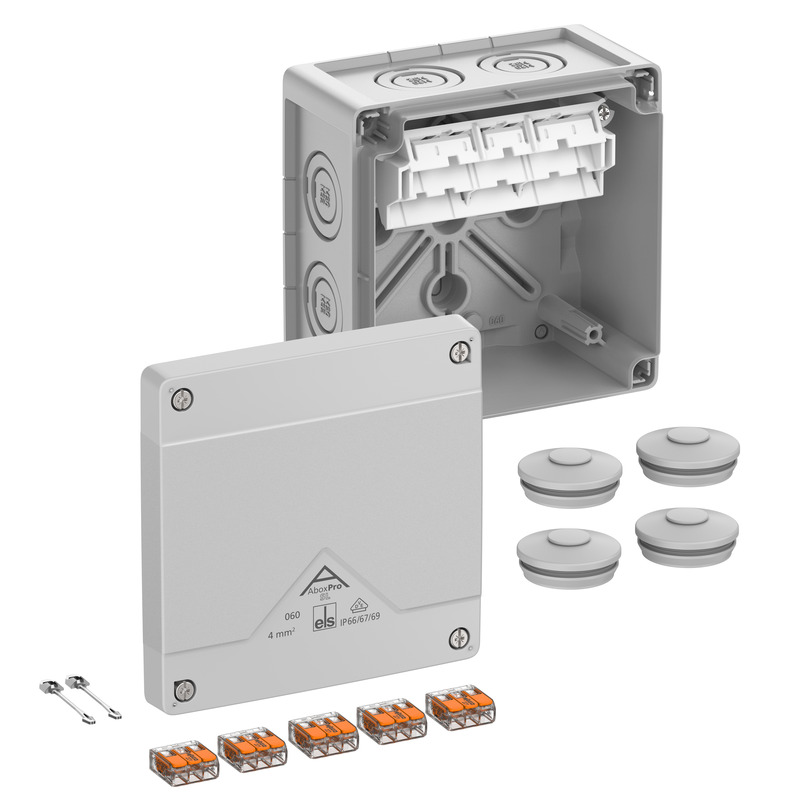

Kopplingsdosa

Abox Pro SL-4²

Produktnummer: 40444001 | Dimensioner: 127 x 127 x 75 mm

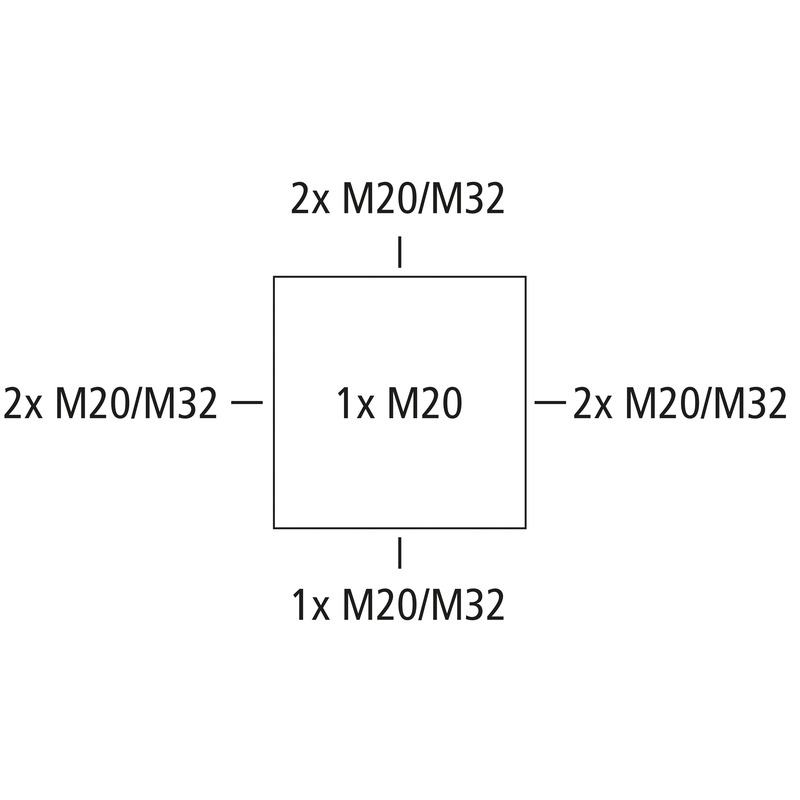

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 4 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M32, (1 Baksida, 7 Sida), Inre fästpunkter, med skruvlös plint för installation i industri och oskyddade utomhusområden.

grå, I_n=32 Ampere, med 5 upphöjda skruvlösa 3-ledarplintar Wago 221-413, max. märkarea enligt DIN EN 60998: 4 mm², klämbara tvärsnitt per pol: 3 st. 0,2–4 mm² solid Cu och 3 st. 0,14–4 mm² flertrådig Cu

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,2 mm²
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	32 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	127 mm
Längd	127 mm
Höjd	75 mm
Innerlängd	113 mm
Inre bredd	113 mm
Innerhöjd	55 mm

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C
Industrikvalitet	ja

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C

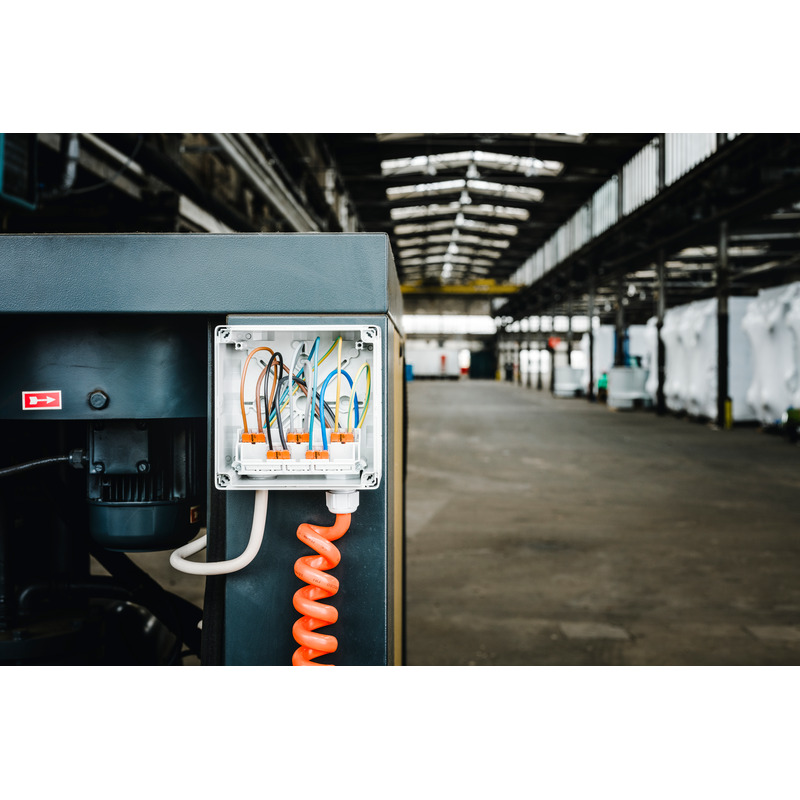

Installationsområde	oskyddat område utomhus

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV
