#40642001 | E-nummer: 1438628 | Dimensioner: 127 x 127 x 75 mm

Kopplingsdosa

Abox Pro 060-6²

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 6 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran,...

läs mer

Färgvarianter

Anpassa

Kom ihåg produkt

Beskrivning

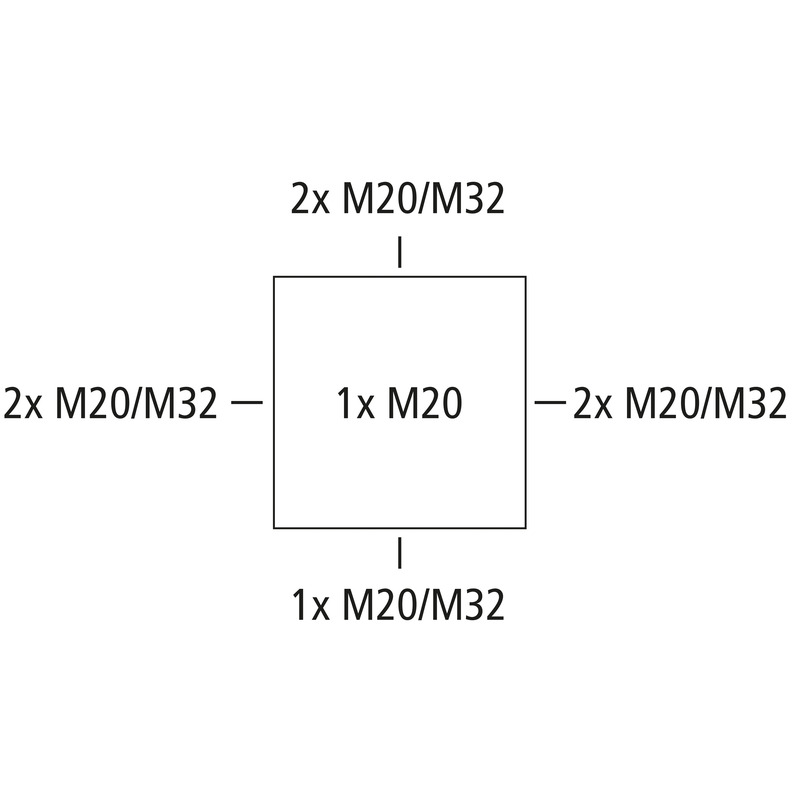

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 6 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M32, (1 Baksida, 7 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, U_i=690 V AC, I_n=41 Ampere, med upphöjd skruvplint, 5-polig, max. nominellt tvärsnitt enligt DIN EN 60998: 6 mm², anslutningsbar ledararea per pol: 4 st. 1,5 mm², 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm², 2 st. 10 mm² Cu solid/flexibel

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, lockhållare

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	1,5 mm²
max. tvärsnitt	6 mm²
Skyddsklass	II

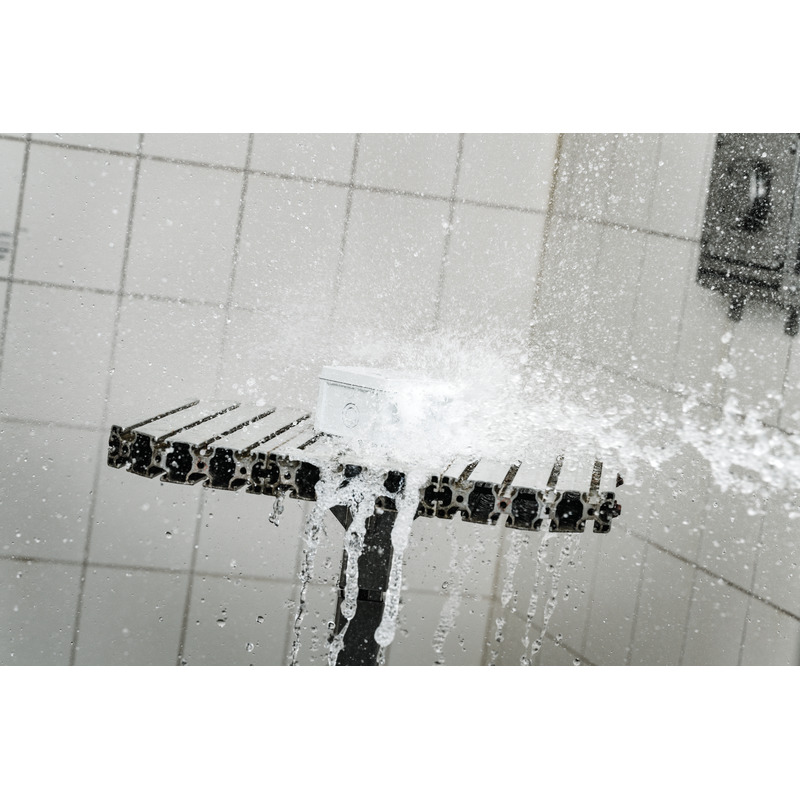

Skyddstyp	IP66/IP67/IP69
Märkström	41 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	127 mm
Längd	127 mm
Höjd	75 mm
Innerlängd	113 mm
Inre bredd	113 mm
Innerhöjd	55 mm
Vikt	0.24 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest	960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C

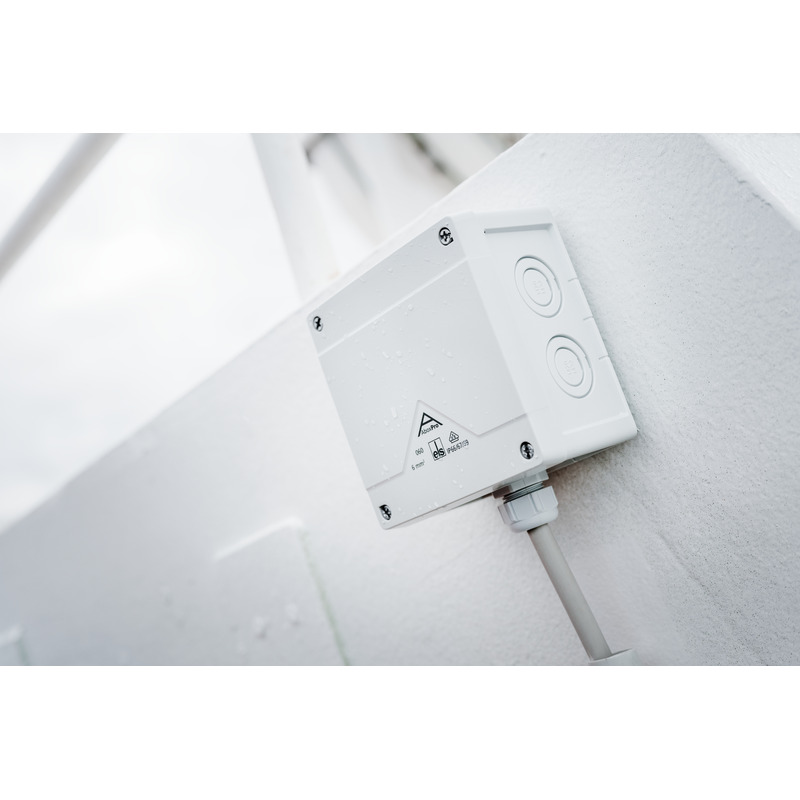

Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902664214
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Logistiska data

Kartong

EAN / GTIN	4013902664221
Bredd	0.507 m
Vikt	7.945 kg
Höjd	0.277 m
Mängd	20 delar
Djup	0.22 m

Palett

EAN / GTIN	4013902664238
Bredd	0.8 m
Vikt	188.845 kg
Höjd	0.981 m
Mängd	420 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902664214
Bredd	0.127 m
Vikt	0.24 kg
Höjd	0.075 m
Mängd	1 delar
Djup	0.127 m

Nedladdningar

Planeringsdata

Återge text

CAD-data

Tillbehör

KabelförskruvningKVR M20-MGM

Kabelförskruvning

KVR M20-MGM

Produktnummer 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M20-GDB/MGM

Kabelförskruvning

KVR M20-GDB/MGM

Produktnummer 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M32-MGM

Kabelförskruvning

KVR M32-MGM

Produktnummer 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

DubbeltätningsmembranDMS M32

Dubbeltätningsmembran

DMS M32

Produktnummer 26043201

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

MontageplattaAbox MPI 060

Montageplatta

Abox MPI 060

Produktnummer 89510601

för Abox / Abox Pro 060

Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...

StandardskenaAbox 060 NS35

Standardskena

Abox 060 NS35

Produktnummer 89530601

för Abox / Abox Pro 060

Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro

KlämhållareAbox 060 KH 221 4²

Klämhållare

Abox 060 KH 221 4²

Produktnummer 89600401

för lägesfixerad och upphöjd montering av upp till 6 plintar Wago...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

PlintarAbox 060 KLS-6²

Plintar

Abox 060 KLS-6²

Produktnummer 89640601

Skruvklämma för Abox/Abox Pro 060, 5-polig - 6 mm², I_n = 41 A,...

Kopplingsplint enligt DIN EN 60998 (VDE 0613), U_i=690V. För montering i A-box/A-box Pro.

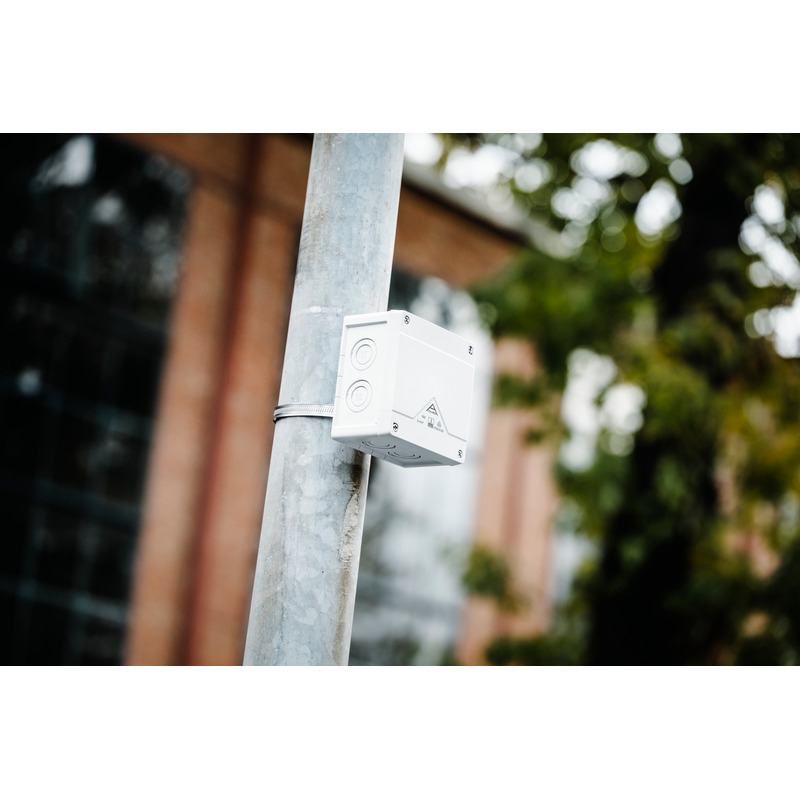

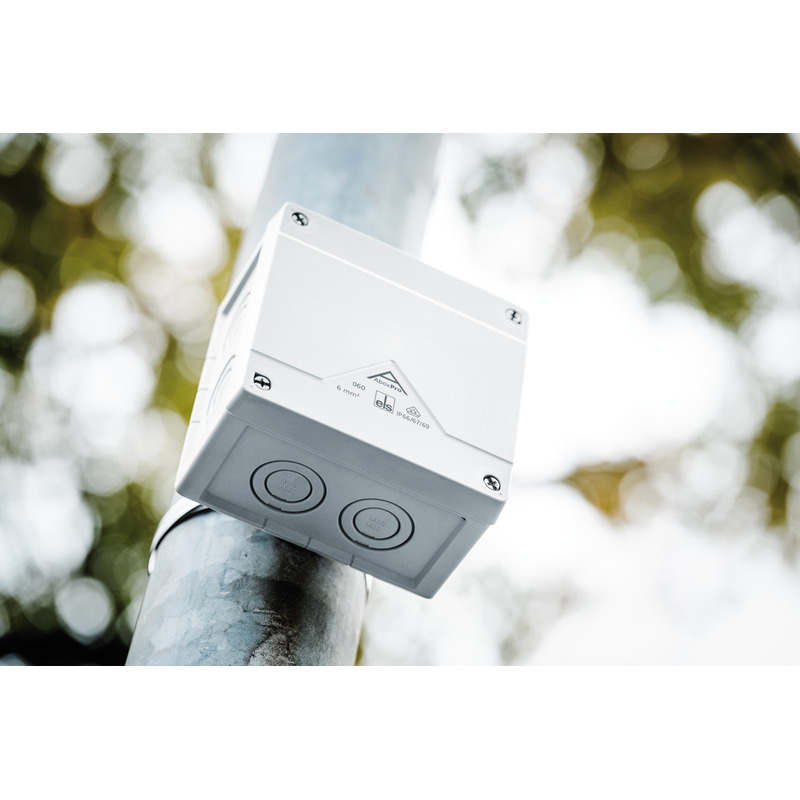

Monteringssats för stolpe/rörMABF 100-1
