#40647001 | Dimensioner: 152 x 152 x 85 mm

Kopplingsdosa

Abox Pro SLK-6²

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 6 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara...

Kom ihåg produkt

Beskrivning

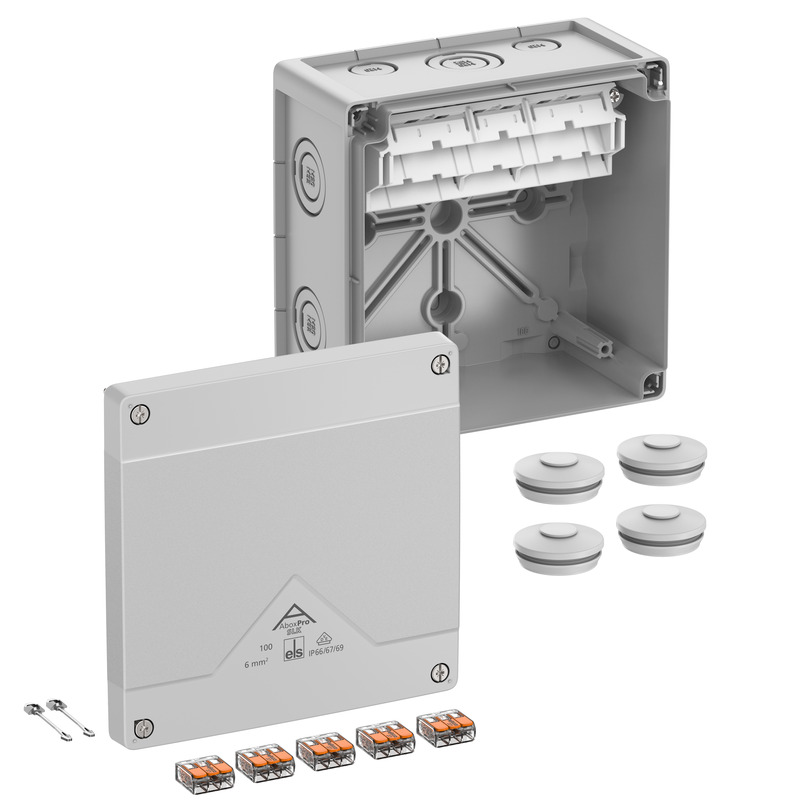

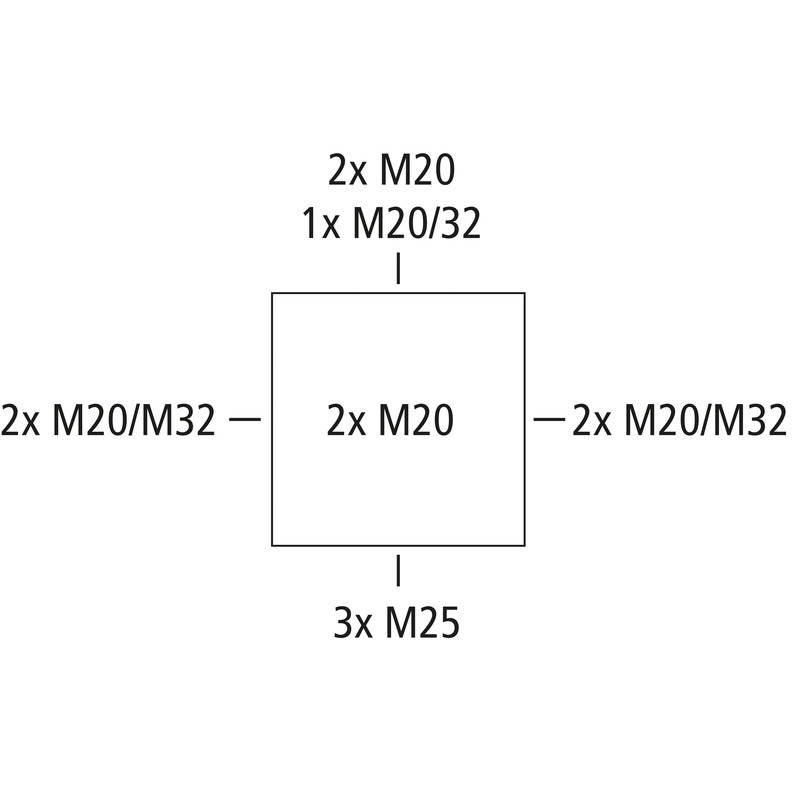

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 6 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlösa plintar och plintfäste för installationer i industriell miljö och oskyddade utomhusområden

grå, I_n=41 Ampere, med 5 upphöjda skruvlösa 3-ledarplintar typ Wago 221-613 – 6 mm², klämbara tvärsnitt per pol: 3 st. 0,2–6 mm² solid/flertråidg Cu

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, lockhållare

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,5 mm²
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	41 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	152 mm
Längd	152 mm
Höjd	85 mm
Innerlängd	137 mm
Inre bredd	137 mm
Innerhöjd	65 mm
Vikt	0.474 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest	960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902664061
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Logistiska data

Kartong

EAN / GTIN	4013902664078
Bredd	0.465 m
Vikt	5.24 kg
Höjd	0.175 m
Mängd	10 delar
Djup	0.32 m

Palett

EAN / GTIN	4013902664085
Bredd	0.8 m
Vikt	173.93 kg
Höjd	1.11 m
Mängd	300 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902664061
Bredd	0.152 m
Vikt	0.474 kg
Höjd	0.085 m
Mängd	1 delar
Djup	0.152 m

Nedladdningar

Ladda ner datablad

Ladda ner datablad (40647001.pdf)

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (3 MB)

Måttblad

Måttritning pdf (6 MB)

Måttritning dxf (36 MB)

Måttritning dwg (8 MB)

Certifikat

UKCA Deklaration EN pdf (166 KB)

DNV Certifikat EN pdf (87 KB)

VDE Certifikat DE/EN pdf (613 KB)

CE Deklaration DE/EN/FR pdf (34 KB)

DLG Inträde EN pdf (727 KB)

CE Deklaration DE/EN/PL pdf (94 KB)

DLG Inträde DE pdf (752 KB)

Planeringsdata

Återge text

CAD-data

Tillbehör

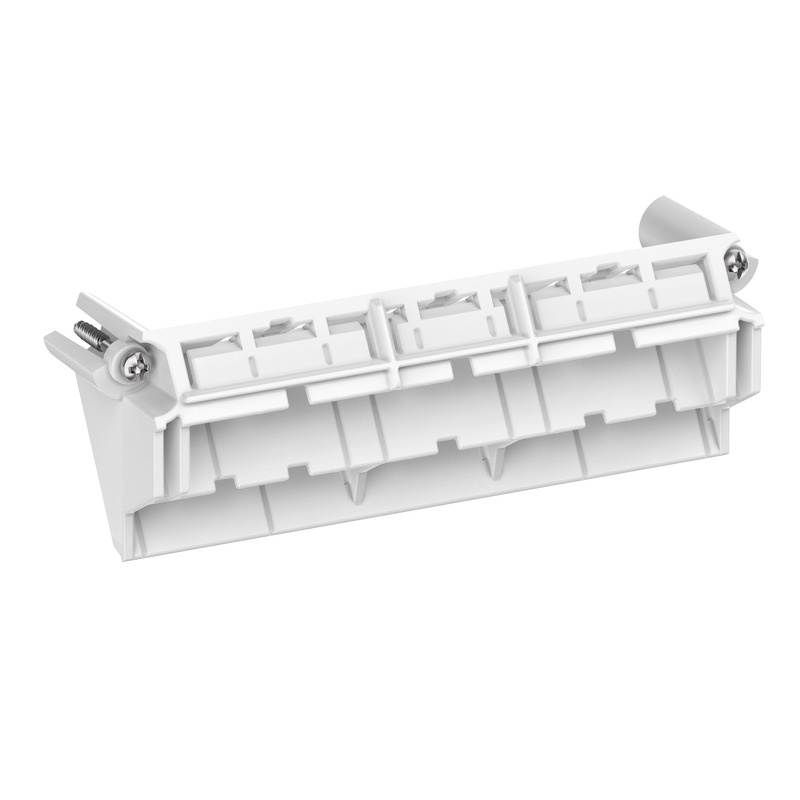

KlämhållareAbox 100 KH 221 6²
