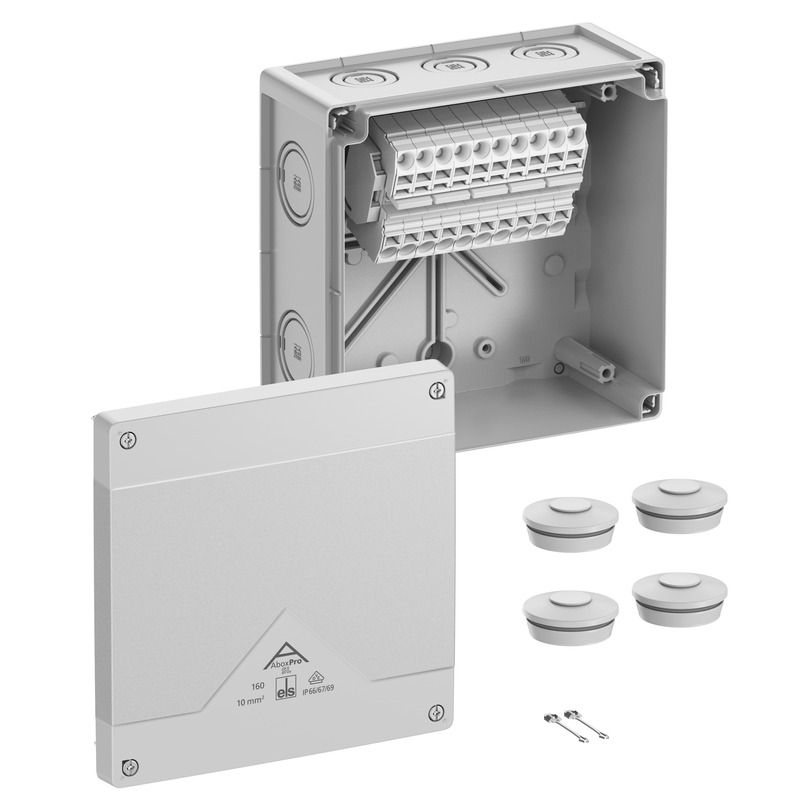

Abox Pro SL-10²

Abox Pro SL-10²

Kopplingsdosa

Abox Pro SL-10²

Produktnummer: 41044001 | Dimensioner: 182 x 182 x 90 mm

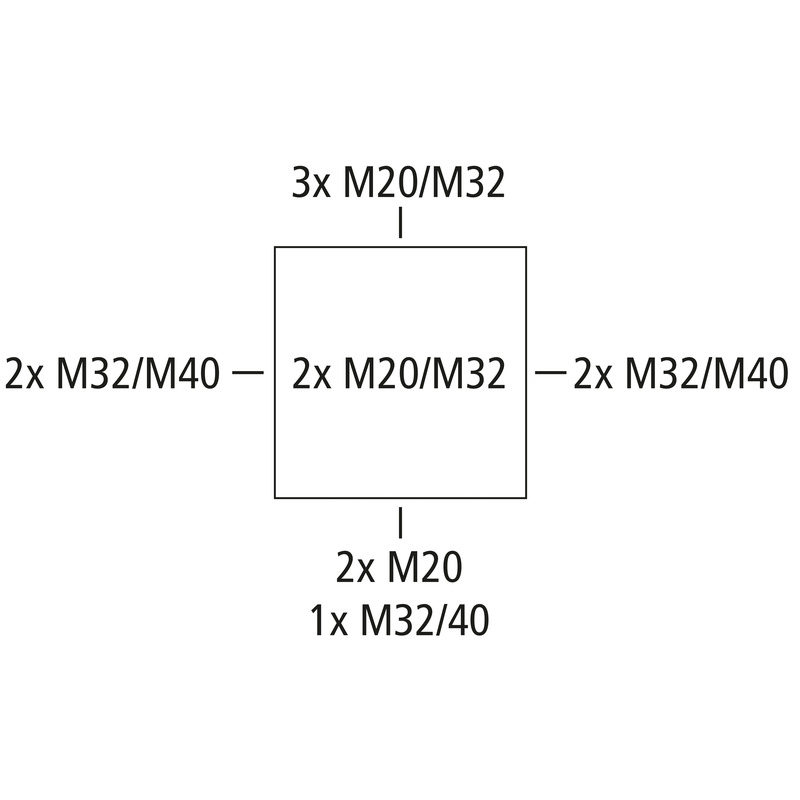

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 10 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för installation i industri och oskyddade utomhusområden.

grå, I_n=57 Ampere, med upphöjd skruvlös plint Wago 2010-1201, 5-polig, max. area enligt DIN EN 60998: 10 mm², klämbara tvärsnitt per pol: 4 st. 0,5–16 mm² solid/flexibel Cu

Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	0,5 mm²
max. tvärsnitt	10 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	57 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	182 mm
Längd	182 mm
Höjd	90 mm
Innerlängd	167 mm
Inre bredd	167 mm
Innerhöjd	69 mm

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C
Industrikvalitet	ja

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	dwg (5 MB)
Måttritning	dxf (23 MB)
Måttritning	pdf (4 MB)

Certifikat

CE Deklaration DE/EN/FR	pdf (139 KB)
UKCA Deklaration EN	pdf (166 KB)
DNV Certifikat EN	pdf (198 KB)
CE Deklaration DE/EN/PL	pdf (141 KB)
VDE Certifikat DE/EN	pdf (496 KB)
DLG Inträde DE	pdf (1 MB)

Tillbehör

ny

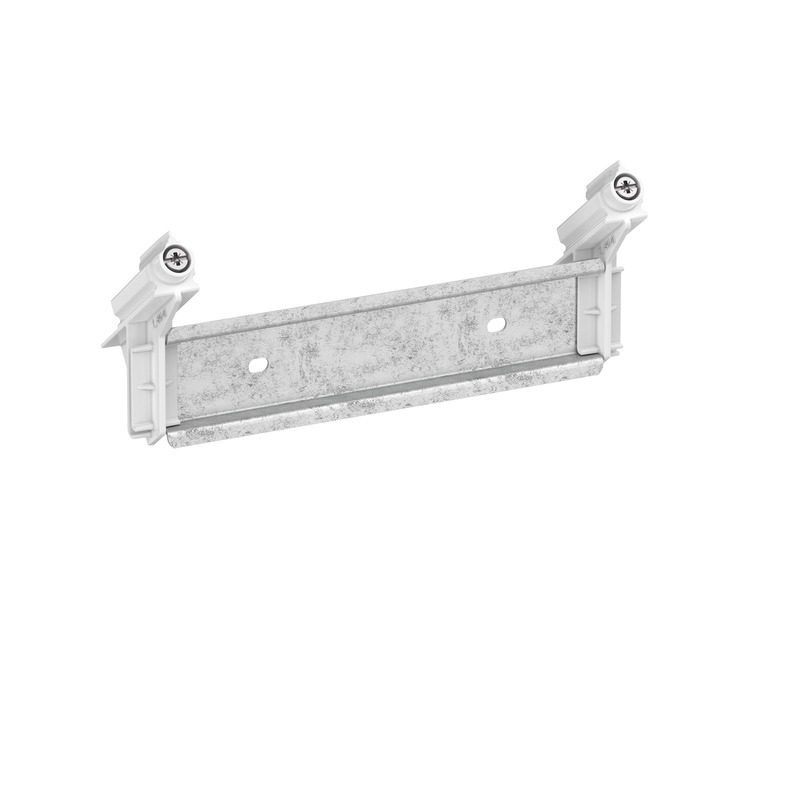

Klämhållare - Abox 160 KH 2010 10²

Klämhållare Abox 160 KH 2010 10²

Dimensioner : 79 x 154 x 65 mm
Produktnummer: 89600701

Klämhållare med standardskena NS35 för montering av radplintar typ...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

Dimensioner : 50 x 50 x 54 mm
Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

Dimensioner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26044001
E-nummer: 1438189

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

ny

Monteringssats för stolpe/rör - MABF 150-1

Monteringssats för stolpe/rör MABF 150-1

Dimensioner : 43 x 150 x 15 mm
Produktnummer: 89603001

för Abox/Abox Pro från Abox 160, Abox Pro 160

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...
