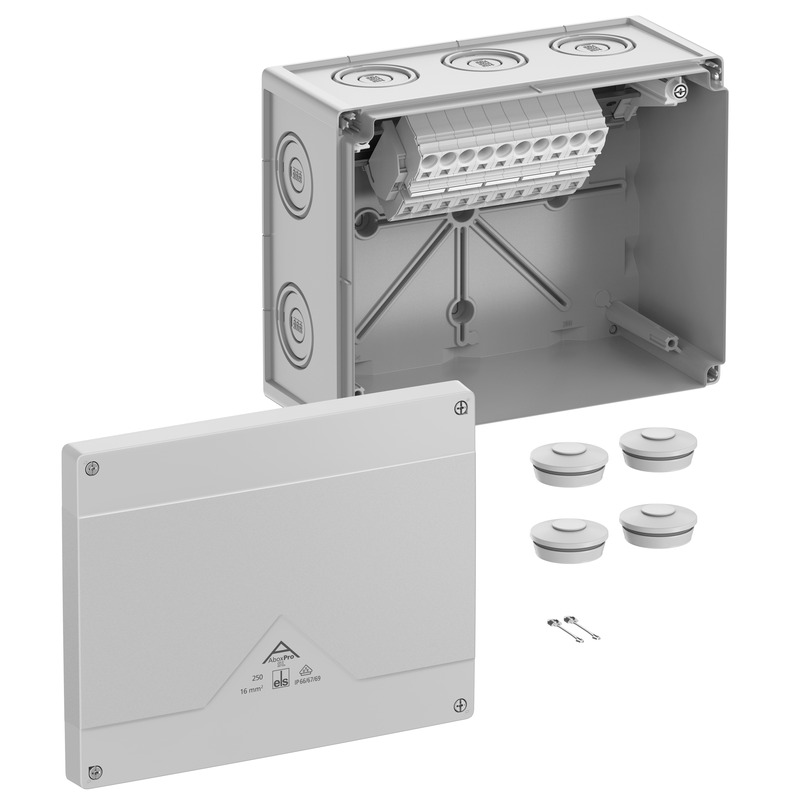

Abox Pro SL-16² Abox Pro SL-16²

Kopplingsdosa

Abox Pro SL-16²

Produktnummer: 41644001 | Dimensioner: 252 x 202 x 120 mm

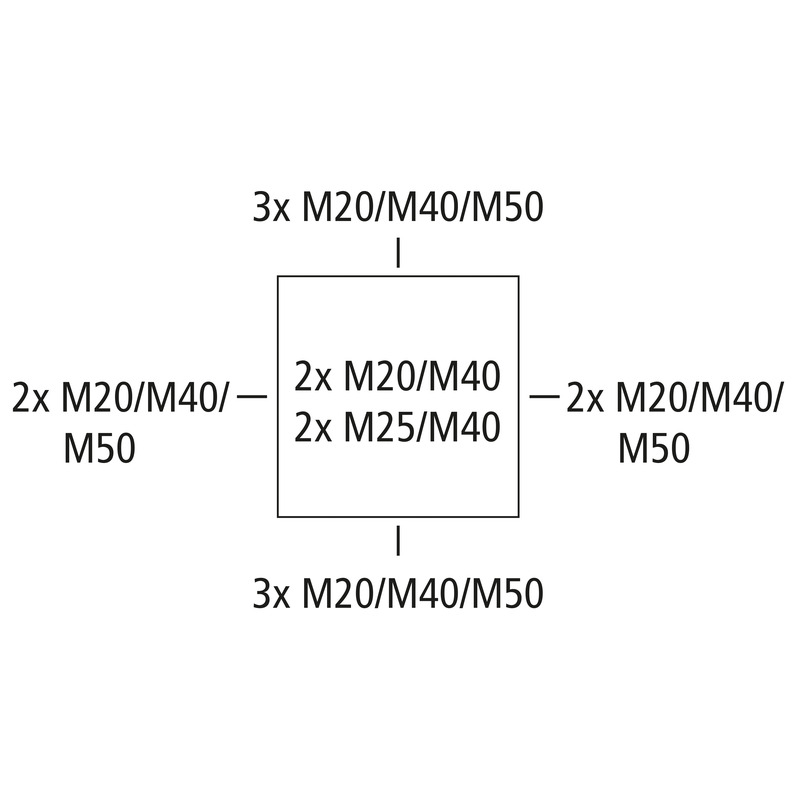

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 16 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för installation i industri och oskyddade utomhusområden.

grå, In=76 Ampere, med upphöjd skruvlös plint Wago 2016-1201, 5-polig, max. area enligt DIN EN 60998: 16 mm², klämbara tvärsnitt per pol: 4 st. 0,5–16 mm² solid Cu, 4 st. 0,5–25 mm² flexibel Cu

Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 0,5 mm²
max. tvärsnitt 16 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 76 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 252 mm
Längd 202 mm
Höjd 120 mm
Innerlängd 186 mm
Inre bredd 236 mm
Innerhöjd 99 mm

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C
Industrikvalitet ja

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Material

Material nederdel Polykarbonat, glasfiberförstärkt
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning pdf (6 MB)
Måttritning dxf (36 MB)
Måttritning dwg (7 MB)

Certifikat

VDE Certifikat DE/EN pdf (496 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
DLG Inträde DE pdf (1 MB)
UKCA Deklaration EN pdf (166 KB)
DNV Certifikat EN pdf (198 KB)
CE Deklaration DE/EN/FR pdf (139 KB)

Tillbehör

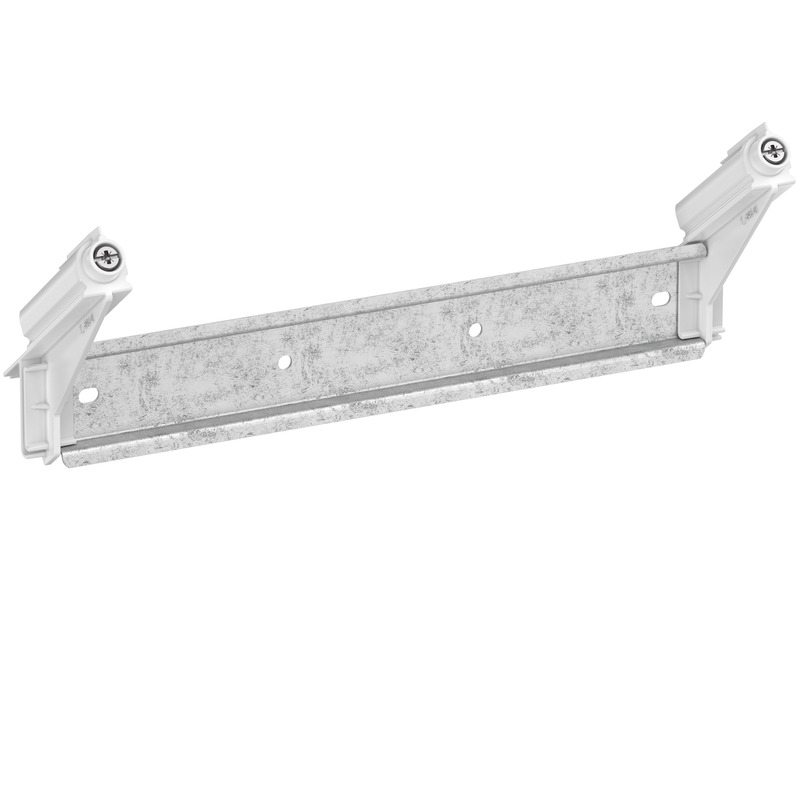

ny Klämhållare - Abox 250 KH 2016 16²

Klämhållare Abox 250 KH 2016 16²

  • Dimensioner : 77 x 219 x 77 mm
  • Produktnummer: 89600801

Klämhållare med standardskena NS35 för montering av radplintar typ...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

  • Dimensioner : 50 x 50 x 54 mm
  • Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M50-MGM

Kabelförskruvning KVR M50-MGM

  • Dimensioner : 60 x 60 x 63 mm
  • Produktnummer: 22745001

Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1438185

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1438187

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1438189

Tätningsdiameter 17 - 28 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 150-2

Monteringssats för stolpe/rör MABF 150-2

  • Dimensioner : 43 x 150 x 15 mm
  • Produktnummer: 89603101

Abox/Abox Pro från Abox 250, Abox Pro 250



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 215-1

Monteringssats för stolpe/rör MABF 215-1

  • Dimensioner : 47 x 215 x 15 mm
  • Produktnummer: 89604001

Abox/Abox Pro från Abox 250, Abox Pro 250, Abox 350, Abox Pro 350



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
