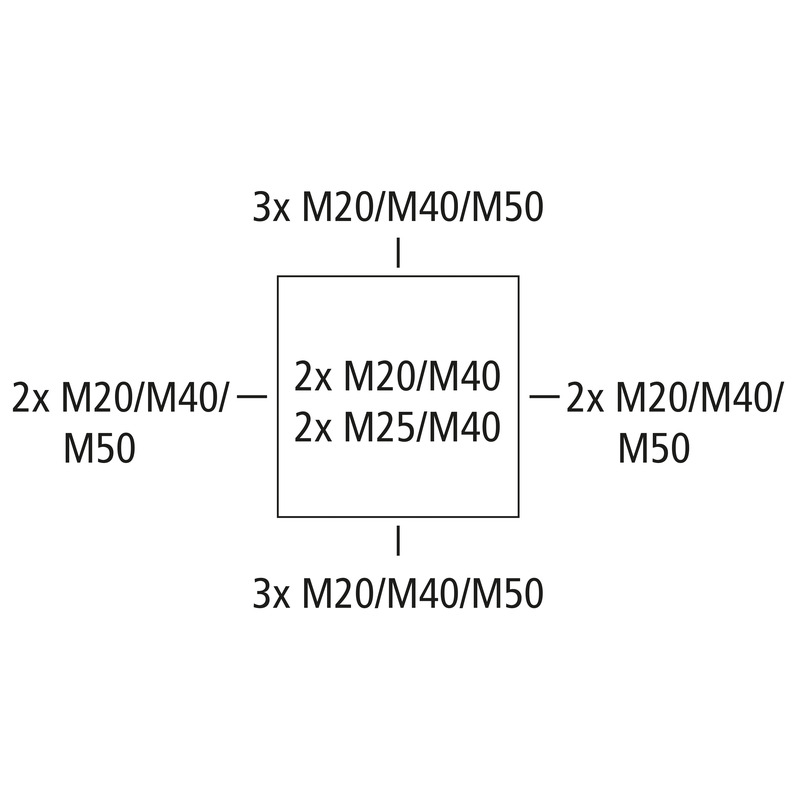

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.
svart, Ui=1000 V AC, utan plintar
Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållare
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 25 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| Klämtyp | utan |
| Färg underdel | svart |
|---|---|
| Färg överdel | svart |
| Bredd | 252 mm |
|---|---|
| Längd | 202 mm |
| Höjd | 120 mm |
| Innerlängd | 186 mm |
| Inre bredd | 236 mm |
| Innerhöjd | 99 mm |
| Vikt | 1.0341 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Slagtålighet | IK09 |
|---|---|
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.5 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902663576 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål 1.4567 (V2A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
| EAN / GTIN | 4013902663583 |
|---|---|
| Bredd | 0.507 m |
| Vikt | 4.4714 kg |
| Höjd | 0.277 m |
| Mängd | 4 delar |
| Djup | 0.22 m |
| EAN / GTIN | 4013902663590 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 115.8994 kg |
| Höjd | 0.981 m |
| Mängd | 84 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902663576 |
|---|---|
| Bredd | 0.252 m |
| Vikt | 1.0341 kg |
| Höjd | 0.12 m |
| Mängd | 1 delar |
| Djup | 0.202 m |
