#42542001 | E-nummer: 1438639 | Dimensioner: 252 x 202 x 120 mm

Kopplingsdosa

Abox Pro 250-25²

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran,...

läs mer

Färgvarianter

Anpassa

Kom ihåg produkt

Beskrivning

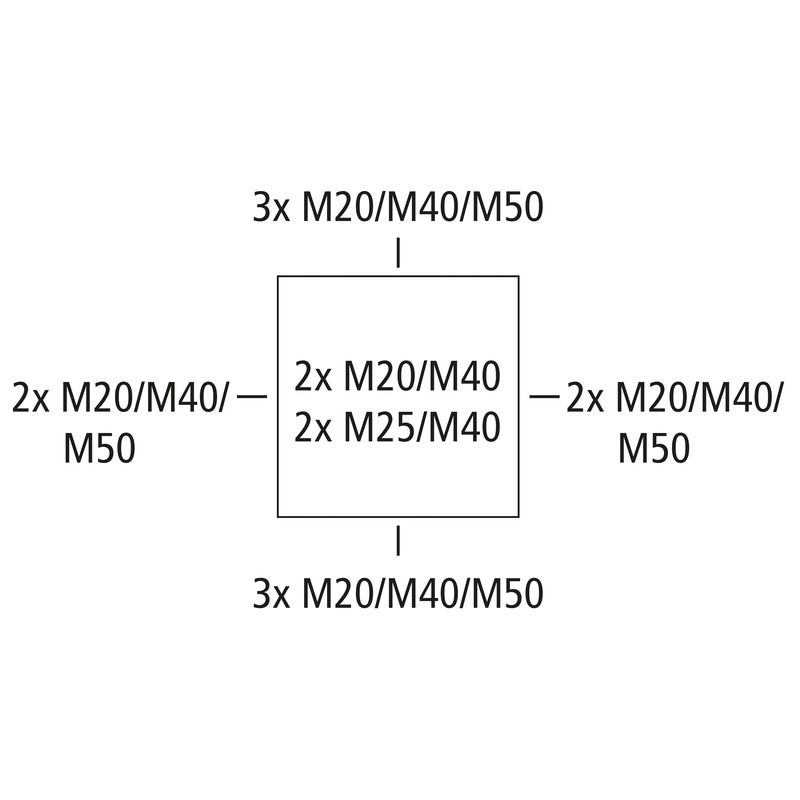

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, U_i=690 V AC, I_n=101 Ampere, med upphöjd skruvplint, 5-polig - 25 mm², anslutningsbar ledararea per pol: 12 st. 10 mm², 8 st. 16 mm², 4 st. 25 mm² Cu solid/flexibel

Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållare

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	10 mm²
max. tvärsnitt	25 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	101 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	252 mm
Längd	202 mm
Höjd	120 mm
Innerlängd	186 mm
Inre bredd	236 mm
Innerhöjd	99 mm
Vikt	1.3041 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest	960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902663484
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Logistiska data

Kartong

EAN / GTIN	4013902663491
Bredd	0.507 m
Vikt	5.5514 kg
Höjd	0.277 m
Mängd	4 delar
Djup	0.22 m

Palett

EAN / GTIN	4013902663507
Bredd	0.8 m
Vikt	138.5794 kg
Höjd	0.981 m
Mängd	84 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902663484
Bredd	0.252 m
Vikt	1.3041 kg
Höjd	0.12 m
Mängd	1 delar
Djup	0.202 m
