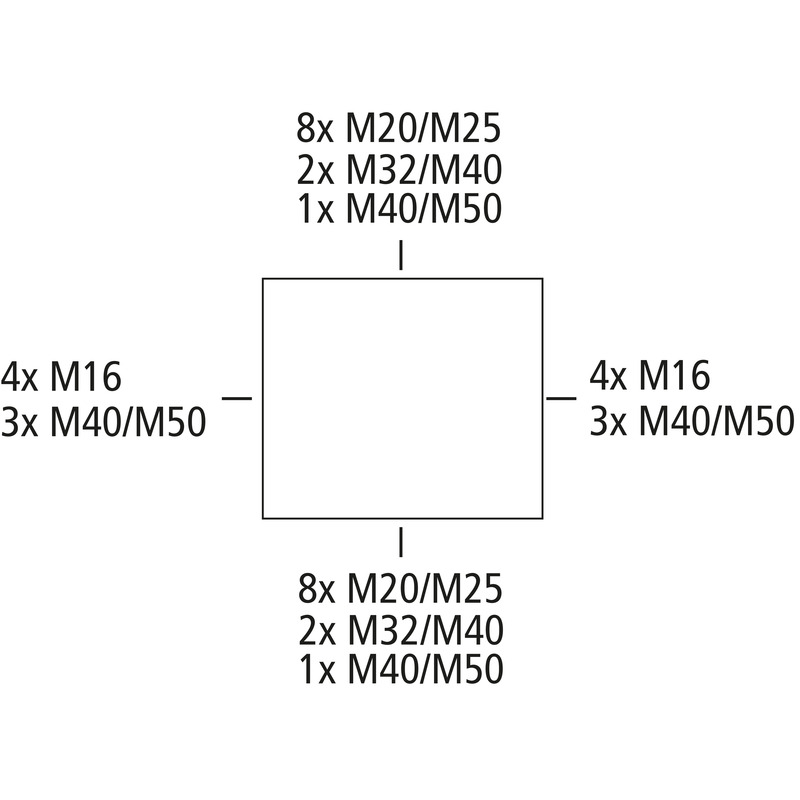

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 70 mm², Ui=690 V AC, Demonterbara membran, M16/M20/M25/M32/M40/M50, (24 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation
grå, med skruvplint 4 polig - 70² (16-70²)
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 70 mm² |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| Antal poler | 4 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 440 mm |
|---|---|
| Längd | 320 mm |
| Höjd | 179 mm |
| Vikt | 5.821 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.7 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902311927 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat, glasfiberförstärkt |
| Material tätning | Polyuretan |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
| EAN / GTIN | 4013902311927 |
|---|---|
| Bredd | 0.455 m |
| Vikt | 6.211 kg |
| Höjd | 0.27 m |
| Mängd | 1 delar |
| Djup | 0.335 m |
| EAN / GTIN | 4013902311934 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 270.44 kg |
| Höjd | 1.74 m |
| Mängd | 40 delar |
| Djup | 1.2 m |
