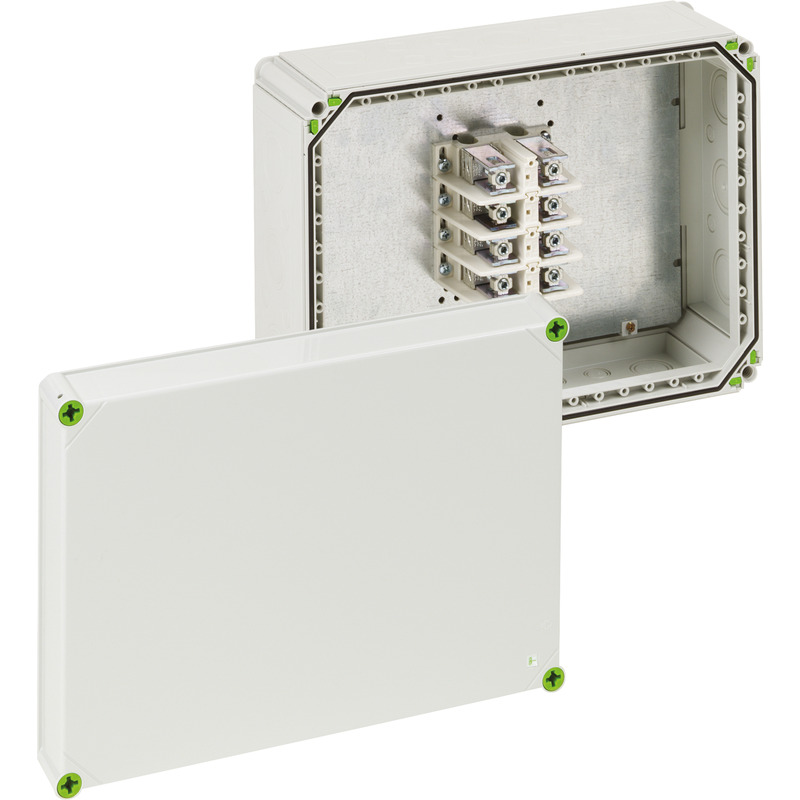

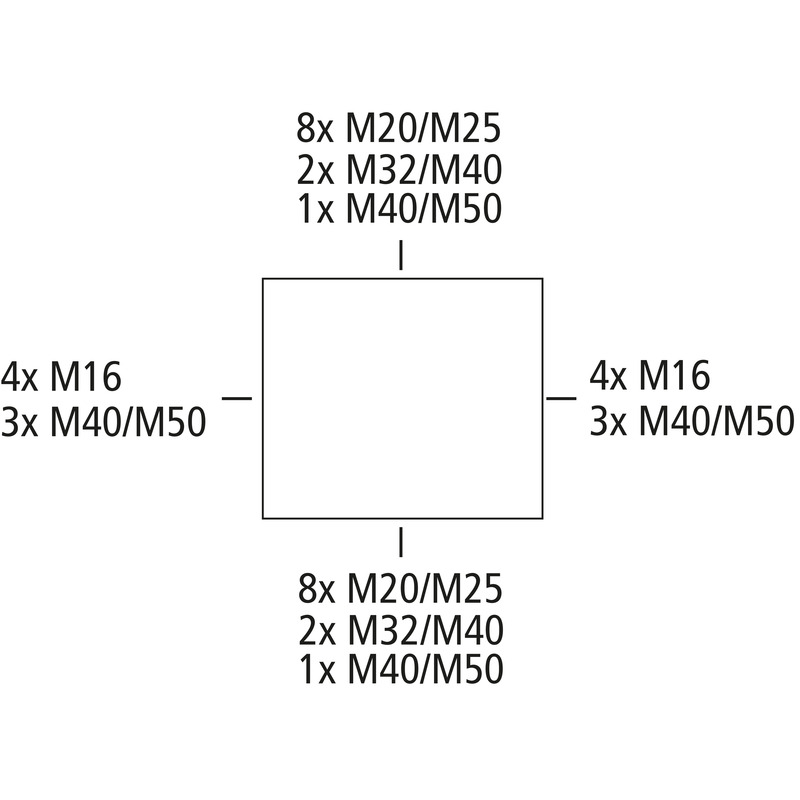

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 150 mm², Ui=690 V AC, Demonterbara membran, M16/M20/M25/M32/M40/M50, (24 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation
grå, med specialskruvplint 4 polig - 150² (16 to 150 mm², CU/AL)
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 150 mm² |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| Antal poler | 4 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 440 mm |
|---|---|
| Längd | 320 mm |
| Höjd | 179 mm |
| Vikt | 6.848 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.7 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902311941 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat, glasfiberförstärkt |
| Material tätning | Polyuretan |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
| EAN / GTIN | 4013902311941 |
|---|---|
| Bredd | 0.455 m |
| Vikt | 7.238 kg |
| Höjd | 0.27 m |
| Mängd | 1 delar |
| Djup | 0.335 m |
| EAN / GTIN | 4013902311958 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 307.52 kg |
| Höjd | 1.74 m |
| Mängd | 40 delar |
| Djup | 1.2 m |
Återge text
(49048501.TXT 726 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
Anslutningsklämma
AKL 125
Produktnummer 07612501
250 A, för CU-ledare 1x (35-150)re/rm/se/sm, 2x (16-70)re/rm/se/sm,...
Anslutningsklämma, 1-polig, radningsbar, för en en- och flertrådiga ledare och platt koppar med...
Kabelförskruvning
GKE 32
Produktnummer 07303201
Kabelgenomföringar 320 mm, för 2 x 75 mm Ø-ledningar
Kabelförskruvning för ledningar upp till Ø 75 mm, 2 x flänsadaptrar (GFV)
Kabelförskruvning
GKE 43
Produktnummer 07304301
Kabelgenomföringar 440 mm, för 3 x 75 mm Ø-ledningar
Kabelförskruvning för ledningar upp till Ø 75 mm, 2 x flänsadaptrar (GFV)

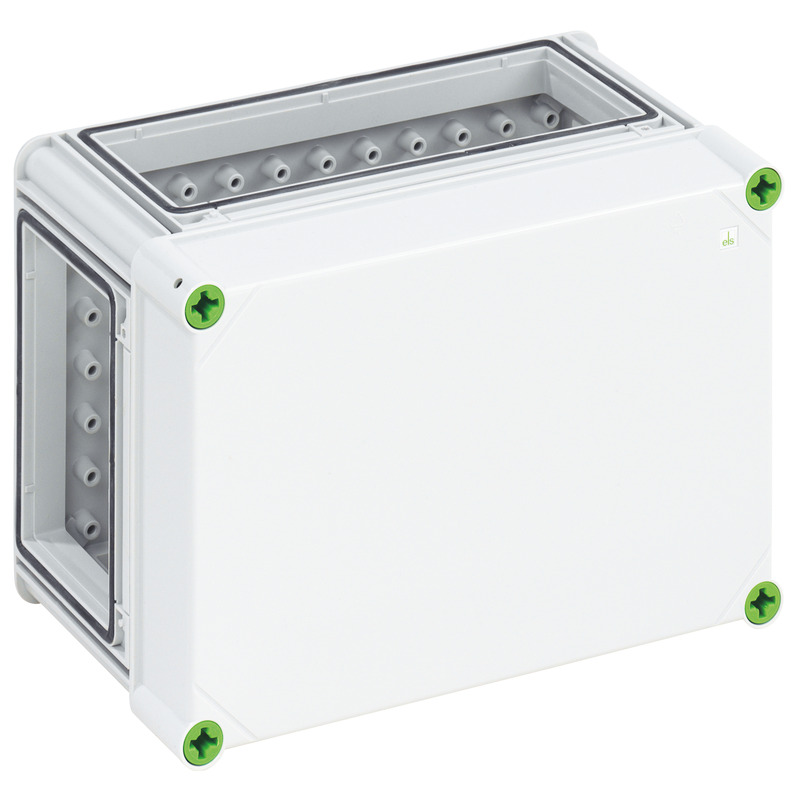

Tomkapsling
GTi 1-g
Produktnummer 01040101
med grått lock
Tomkapsling, 3 x huskontaktdon (GGV)

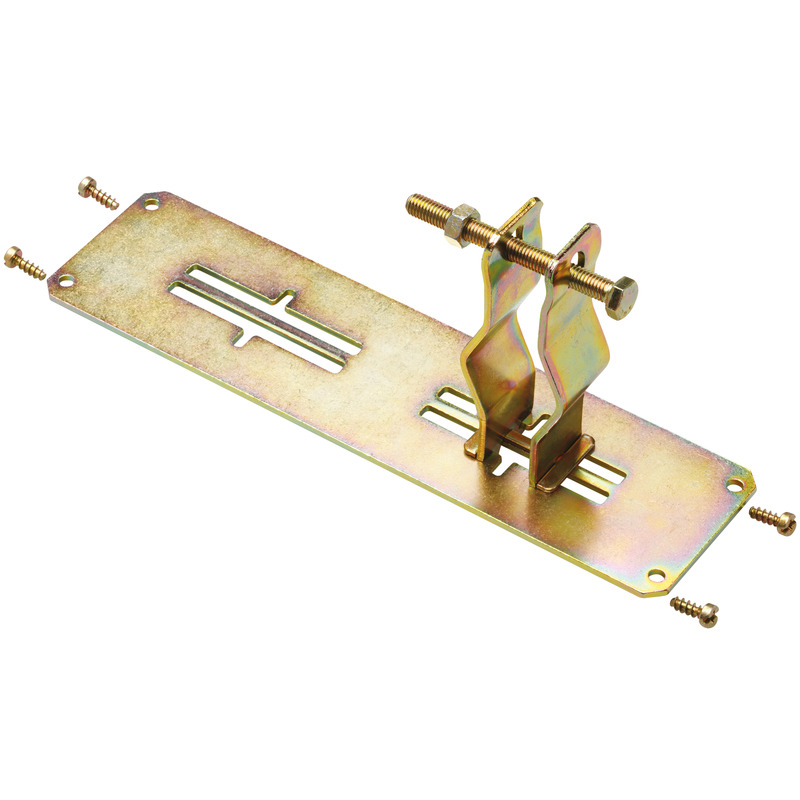

Dragavlastning
GZE 3
Produktnummer 07300301
Kabelgenomföringar 320 mm, för 1 x 75 mm ledning
Dragavlastning för kabelförskruvningar GKE 32 och GKE 43, för ledningar upp till Ø 75 mm

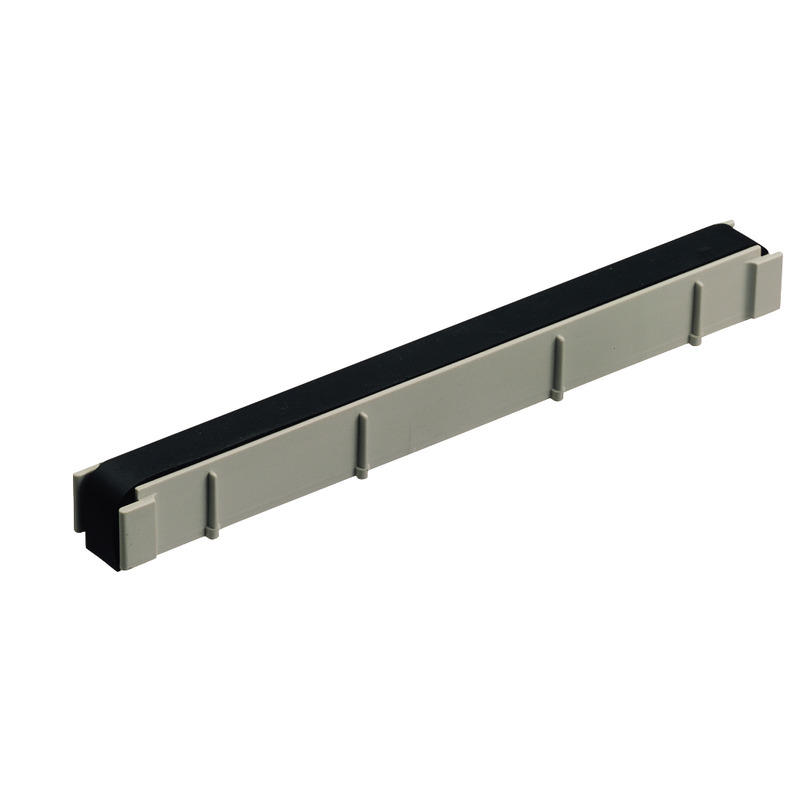

Flänsbrygga
GFG 3
Produktnummer 07280301
Kabelgenomföringar 320 mm med packning
Flänsbrygga för ersättning av sågande bryggor
Externa fästöron
GAB-ES
Produktnummer 07030001
V2A, set = 4 stycken
Externa fästöron för montering av enskilda hus eller mindre anläggningar på jämna väggytor, kan...
Luftningsventiler
BST M20/sw
Produktnummer 26202001
svart
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Luftningsventiler
BST M20
Produktnummer 26242001
grå
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...

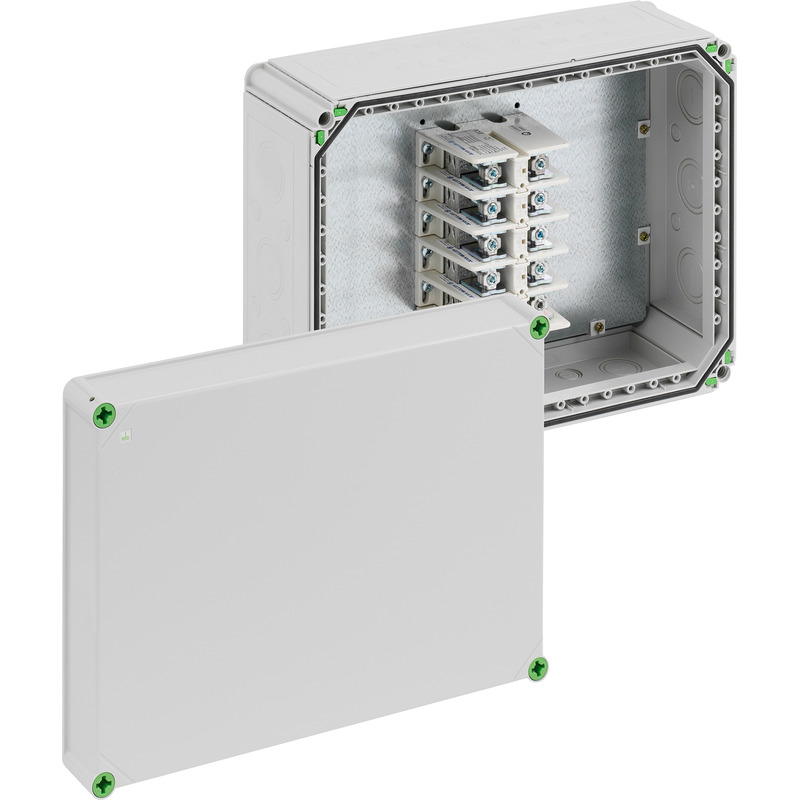

Kopplingsdosa
