Kopplingsdosa

Abox Pro XT SLK-2,5²

Produktnummer: 40246001 | Dimensioner: 92 x 92 x 60 mm

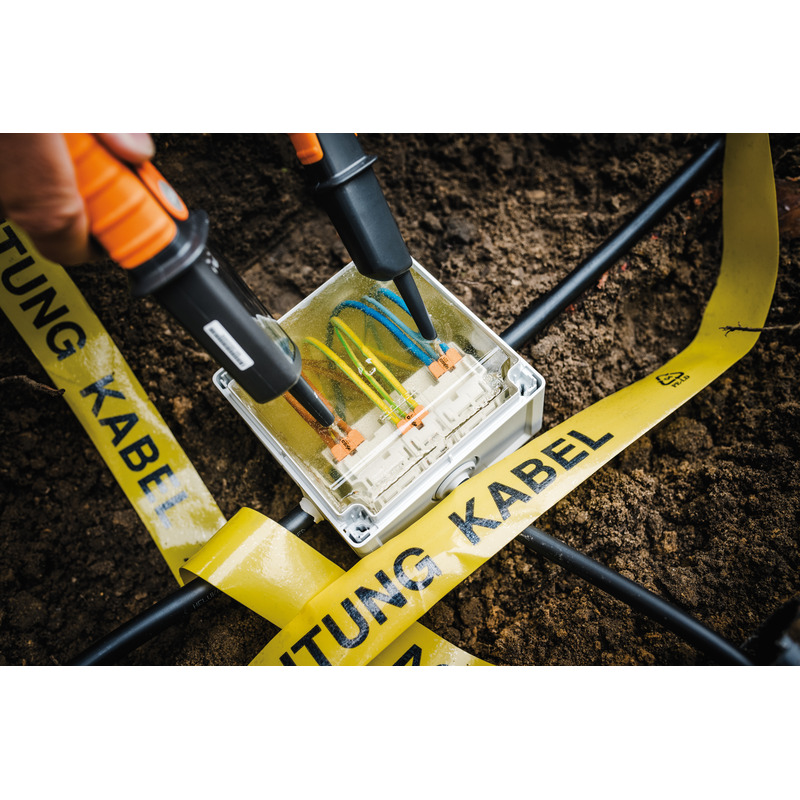

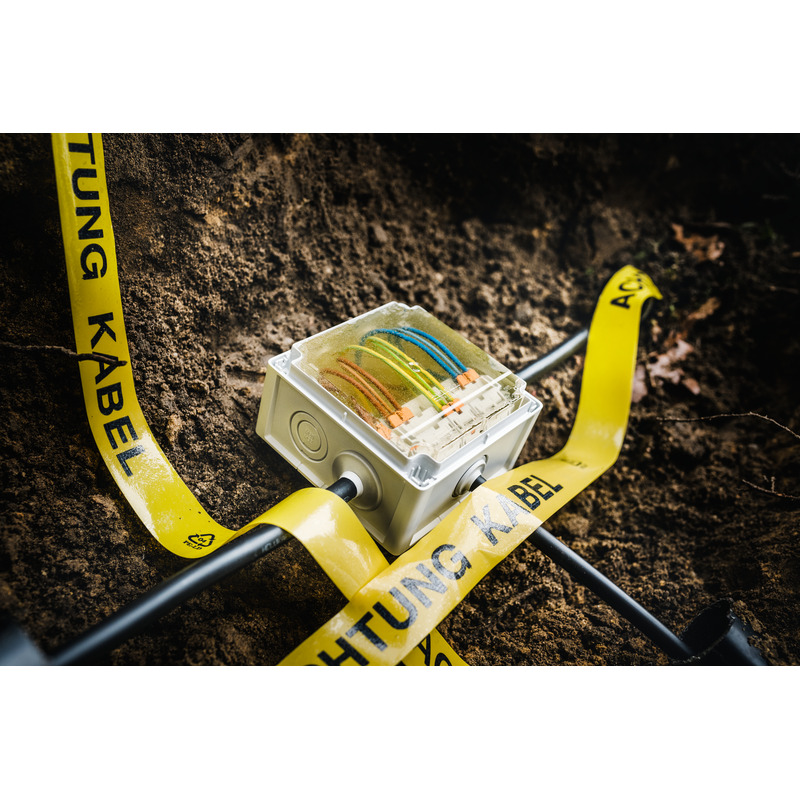

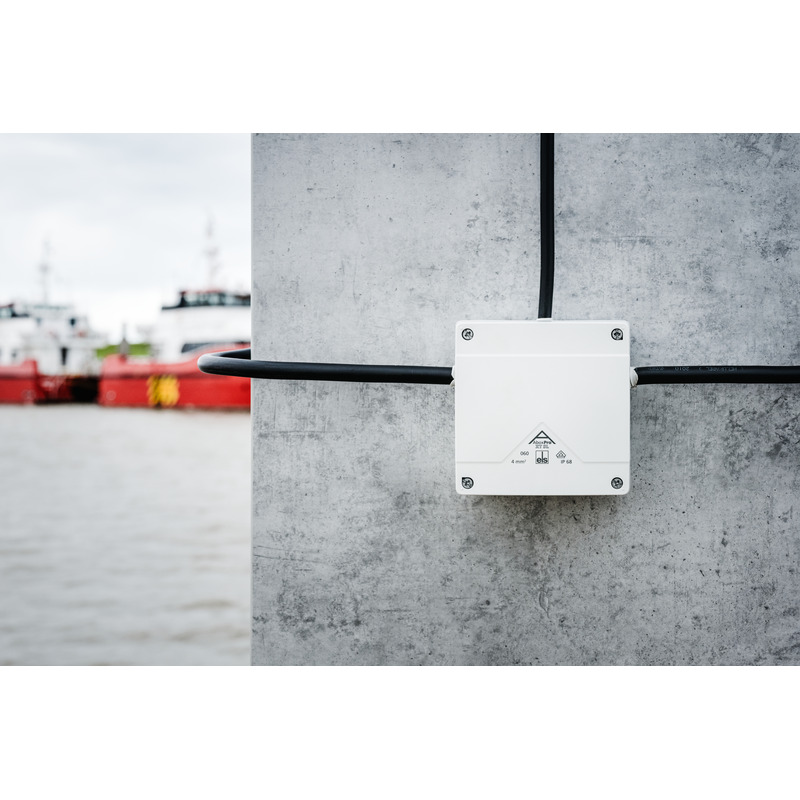

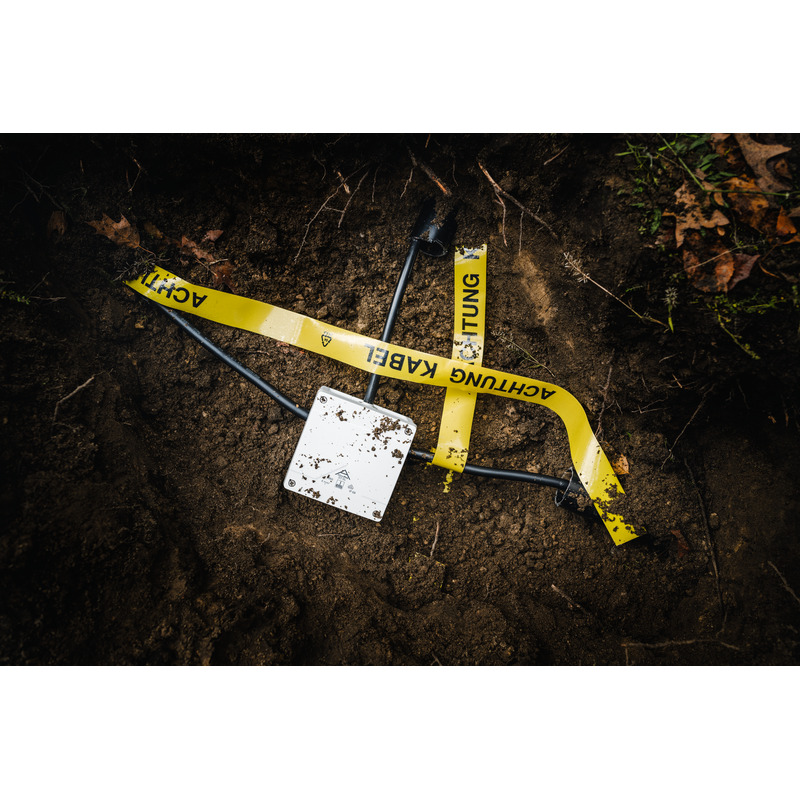

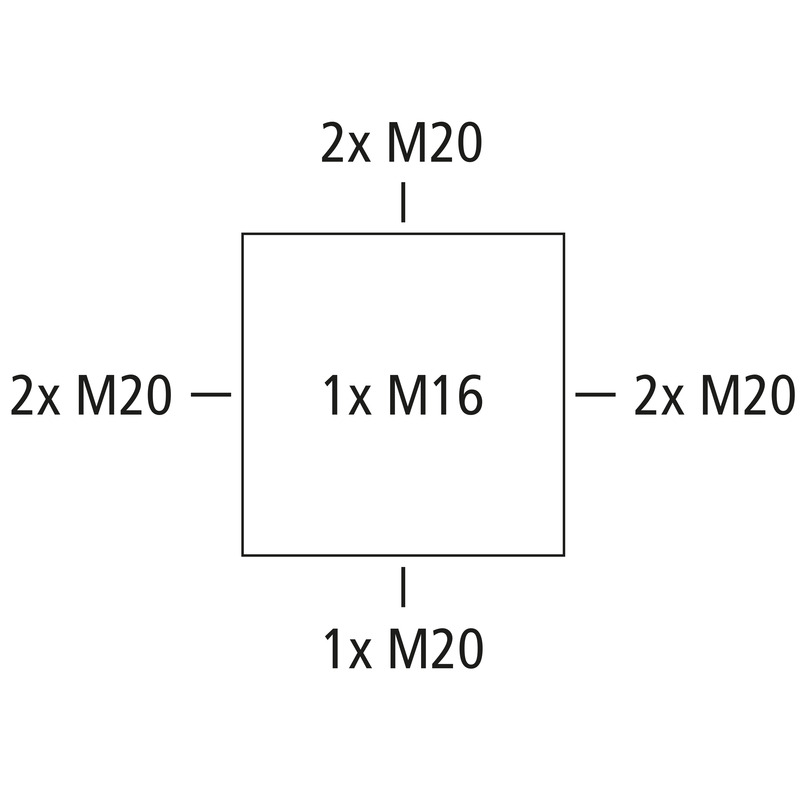

Kopplingsdosa, med skyddsklass IP68, Nominell ledningsarea 2,5 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Demonterbara membran, M16/M20, (1 Baksida, 7 Sida), Inre fästpunkter, med skruvplint för installation i översvämningsområden, mark utan trafik och oskyddade utomhusområden

grå, I_n=24 Ampere, med 3 bottenfixerade skruvlösa 3-ledarplintar Wago 221-413 – 2,5 mm², anslutningsbar ledararea per pol: 3 st. 0,2–2,5 mm² solid Cu och 3 st. 0,14–2,5 mm² flexibel Cu

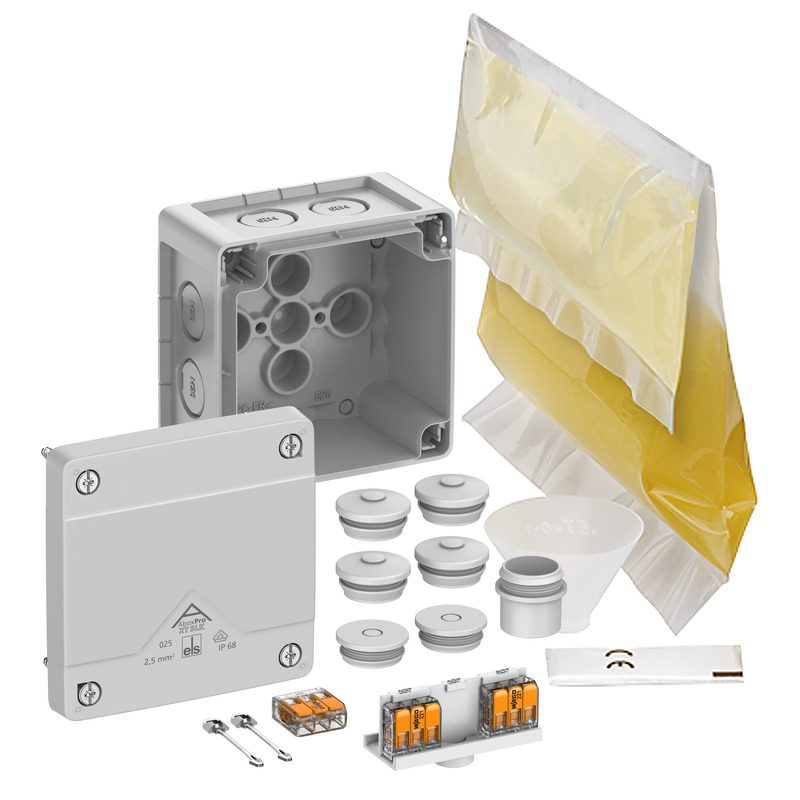

Inkl.:
4 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, 2 tätningspluggar M20, 1 anslutningsstuds M20, lockhållare, 1 gjuthartspåse GHB Pro 1 med tratt och engångshandskaravailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,2 mm²
max. tvärsnitt	2,5 mm²
Skyddsklass	II
Skyddstyp	IP68
Märkström	24 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	92 mm
Längd	92 mm
Höjd	60 mm
Innerlängd	78 mm
Inre bredd	78 mm
Innerhöjd	40 mm

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C
Industrikvalitet	ja

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar GHB DE/EN/FR/ES	pdf (3 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	pdf (3 MB)
Måttritning	dwg (3 MB)
Måttritning	dxf (16 MB)

Säkerhetsdatablad

Säkerhetsdatablad EN	pdf (220 KB)
Säkerhetsdatablad DE	pdf (232 KB)

Certifikat

CE Deklaration DE/EN/FR	pdf (139 KB)
CE Deklaration DE/EN/PL	pdf (142 KB)
VDE Certifikat (DIN EN IEC 60670-1 / -22) DE/EN	pdf (295 KB)
UKCA Deklaration EN	pdf (166 KB)
