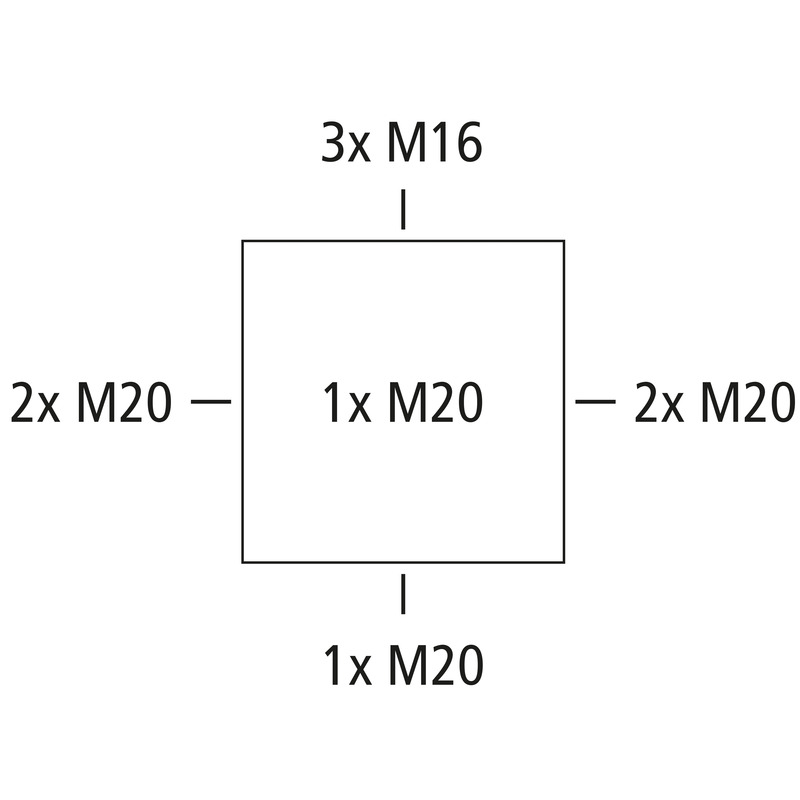

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M16/M20, Tätningsdiameter 4 - 16 mm, (1 Baksida, 8 Sida), Externa fästpunkter, för standardinstallation inomhus och utomhus
grå, Ui=1000 V AC, utan plintar
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 87 mm |
|---|---|
| Längd | 87 mm |
| Höjd | 52 mm |
| Innerlängd | 75 mm |
| Inre bredd | 75 mm |
| Innerhöjd | 37 mm |
| Vikt | 0.099 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest | 750 °C (EN 60695-2-11) |
| för tätningsområde min | 4 mm |
|---|---|
| för tätningsområde max | 16 mm |
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.2 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 55 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902662760 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Material införing | Termoplastisk elastomer |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål 1.4567 (V2A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| EAN / GTIN | 4013902662777 |
|---|---|
| Bredd | 0.499 m |
| Vikt | 6.385 kg |
| Höjd | 0.235 m |
| Mängd | 60 delar |
| Djup | 0.26 m |
| EAN / GTIN | 4013902662784 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 175.24 kg |
| Höjd | 1.134 m |
| Mängd | 1440 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902662760 |
|---|---|
| Bredd | 0.087 m |
| Vikt | 0.099 kg |
| Höjd | 0.052 m |
| Mängd | 1 delar |
| Djup | 0.087 m |
