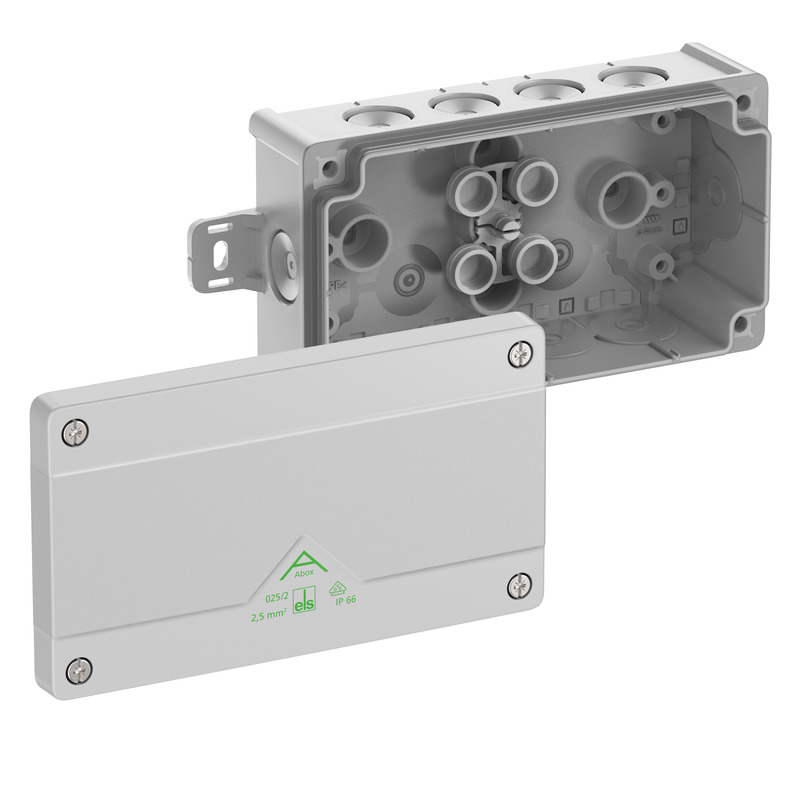

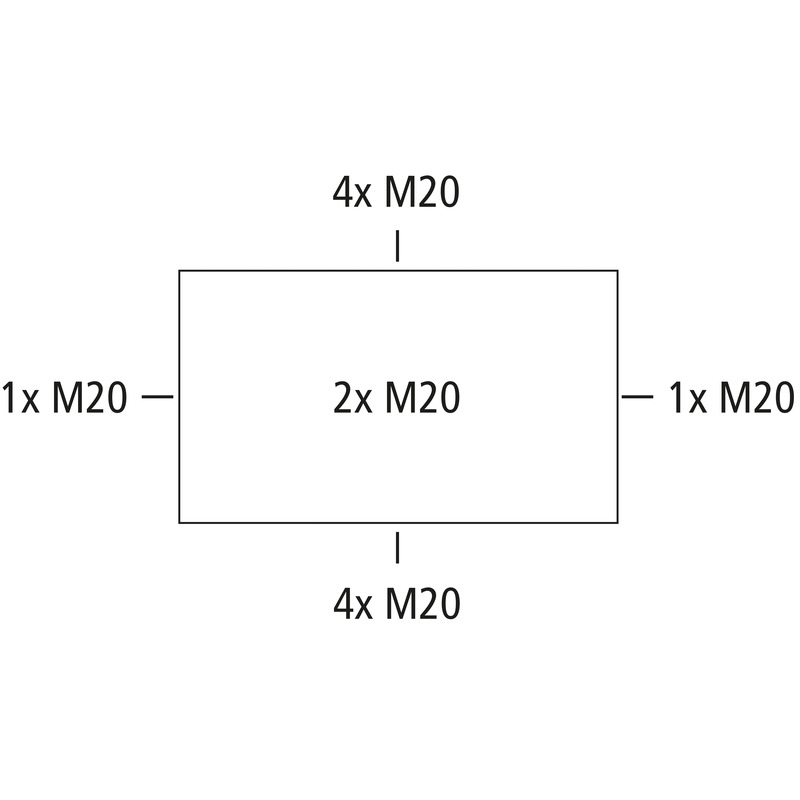

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20, Tätningsdiameter 4 - 16 mm, (2 Baksida, 10 Sida), Externa fästpunkter, för standardinstallation inomhus och utomhus
grå, Ui=1000 V AC, utan plintar
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 152 mm |
|---|---|
| Längd | 87 mm |
| Höjd | 52 mm |
| Innerlängd | 75 mm |
| Inre bredd | 140 mm |
| Innerhöjd | 36 mm |
| Vikt | 0.16 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest | 750 °C (EN 60695-2-11) |
| för tätningsområde min | 4 mm |
|---|---|
| för tätningsområde max | 16 mm |
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.2 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 55 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902662708 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Material införing | Termoplastisk elastomer |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål 1.4567 (V2A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| EAN / GTIN | 4013902662708 |
|---|---|
| Bredd | 0.152 m |
| Vikt | 0.16 kg |
| Höjd | 0.052 m |
| Mängd | 1 delar |
| Djup | 0.087 m |
| EAN / GTIN | 4013902662715 |
|---|---|
| Bredd | 0.511 m |
| Vikt | 6.046 kg |
| Höjd | 0.242 m |
| Mängd | 36 delar |
| Djup | 0.261 m |
| EAN / GTIN | 4013902662722 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 167.104 kg |
| Höjd | 1.133 m |
| Mängd | 864 delar |
| Djup | 1.2 m |
Återge text
(80240301.TXT 816 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
Kabelförskruvning
KVR M20-MGM
Produktnummer 22742001
Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M20-GDB/MGM
Produktnummer 22742101
Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Dubbeltätningsmembran
DMS M20
Produktnummer 26042001
Tätningsdiameter 7 - 13 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Plomberingsset
Abox PST 025-100
Produktnummer 89500101
Sats med två plomberingsset och skruvar
Sats för efterplombering av kopplingsdosor, för Abox 025/040/060/100 från 2024
Skiljevägg
Abox TW 025/2
Produktnummer 89500201
för Abox 025/2
Skiljevägg av isoleringsmaterial
Standardskena
Abox 025/2 TS15
Produktnummer 89520301
för Abox 025/2
Standardskena enligt DIN EN 60715, 15 x 5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro.
Klämhållare
Abox 025/040 KH 2273 2,5²
Produktnummer 89600201
för lägesfixerad montering av upp till 6 plintar Wago 2273-205 i...
Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...
Klämhållare
Abox 025/040 KH 221 4²
Produktnummer 89600301
för lägesfixerad montering av upp till 6 plintar Wago 221-413 i...
Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...
Plintar
Abox 025/040 KLS-2,5²/4²
Produktnummer 89640401
Skruvplint för Abox/Abox Pro 025 och Abox/Abox Pro 040, 5-polig - 4...
Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.
Monteringssats för stolpe/rör
MABF 65-1
Produktnummer 89601001
för kopplingsdosor Abox/Abox Pro, Abox 025, Abox 025-2, Abox 040,...
Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...
Monteringssats för stolpe/rör
MABF 100-1
Produktnummer 89602001
för kopplingsdosor Abox/Abox Pro, Abox 025/2, Abox 060, Abox 100, Abox...
Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...
fäste för kabelstegar
KTB 1-100
Produktnummer 89602901
Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...

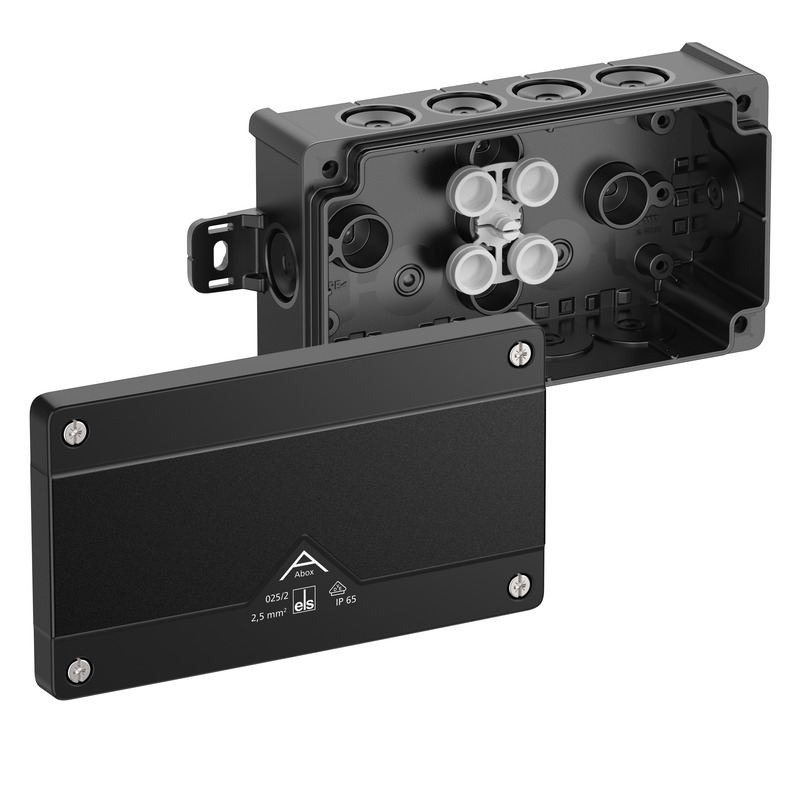

Kopplingsdosa
Abox 025/2 AB-L/sw
Produktnummer 80200301
svart, Ui=1000 V AC, utan plintar
Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN...

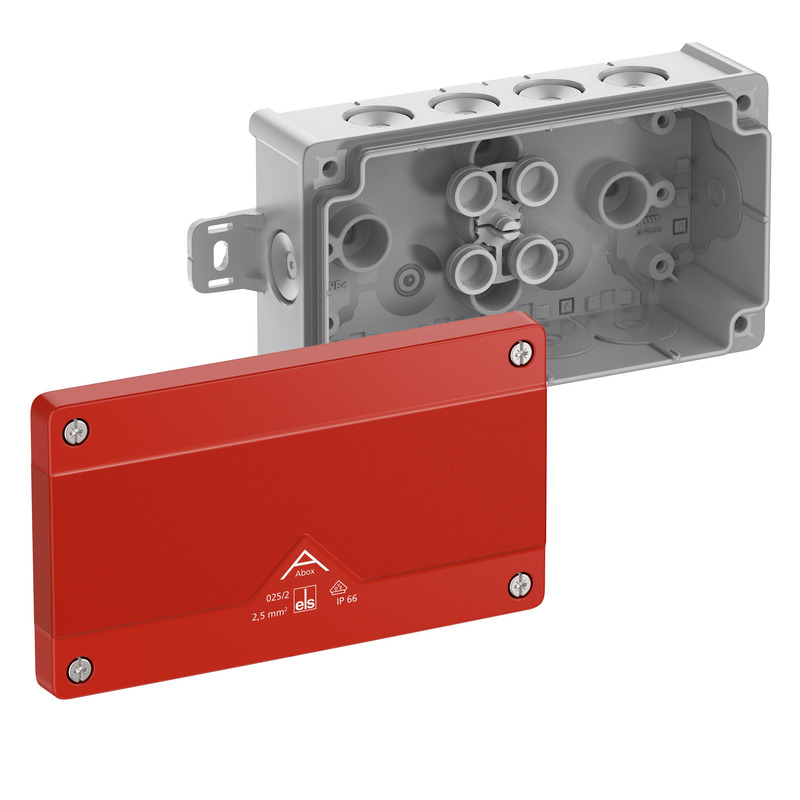

Kopplingsdosa
