Abox 040-4²/w Abox 040-4²/w

Kopplingsdosa

Abox 040-4²/w

Produktnummer: 80412001 | Dimensioner: 102 x 102 x 57 mm

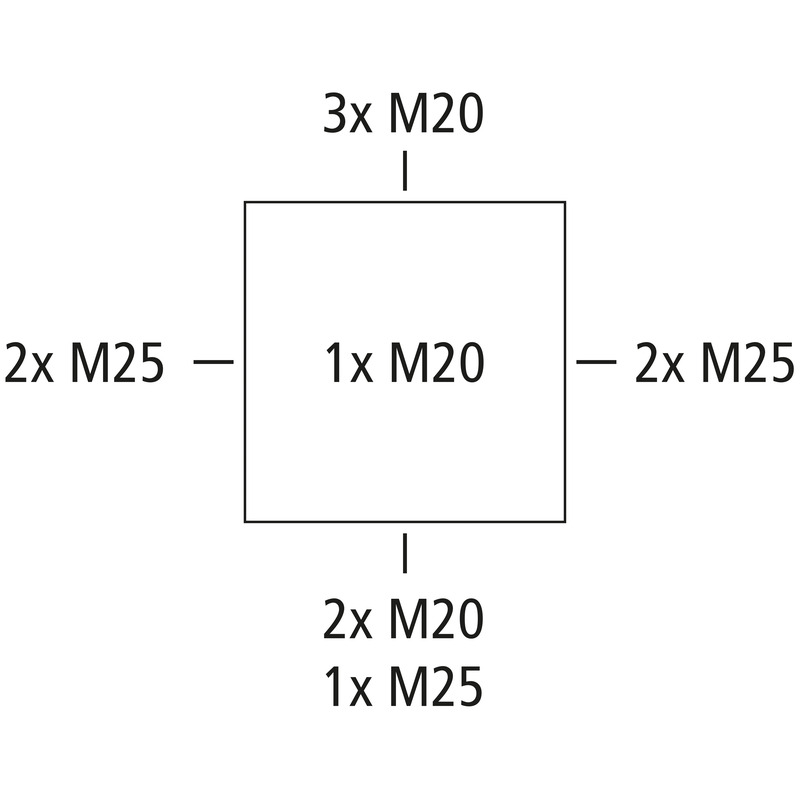

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 4 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25, Tätningsdiameter 4 - 21 mm, (1 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

vit, Ui=400 V AC, In=32 Ampere, med 5 skruvlösa 4-poliga plintar Wago 773-604, max. area enligt DIN EN 60998: 4 mm², klämbara tvärsnitt per pol: 4 st. 1,5–4,0 mm² solid Cu/Al (Följ monteringsanvisningen!)

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 400 V
Nominell isolationsspänning DC 400 V
min. tvärsnitt 1,5 mm²
max. tvärsnitt 4 mm²
Skyddsklass II
Skyddstyp IP66
Märkström 32 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel vit
Färg överdel vit

Mått

Bredd 102 mm
Längd 102 mm
Höjd 57 mm
Innerlängd 90 mm
Inre bredd 90 mm
Innerhöjd 49 mm

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C
Industrikvalitet nej

Mekaniska egenskaper (AG)

för tätningsområde min 4 mm
för tätningsområde max 21 mm
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.2 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Material

Material nederdel Polypropen
Material överdel Polypropen
Material införing Termoplastisk elastomer
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning pdf (4 MB)
Måttritning dwg (5 MB)
Måttritning dxf (24 MB)

Certifikat

DLG Inträde DE pdf (1 MB)
UKCA Deklaration EN pdf (167 KB)
VDE Certifikat DE/EN pdf (397 KB)
CE Deklaration DE/EN/FR pdf (139 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
