Kopplingsdosa
Produktnummer: 80440001 | Dimensioner: 102 x 102 x 57 mm

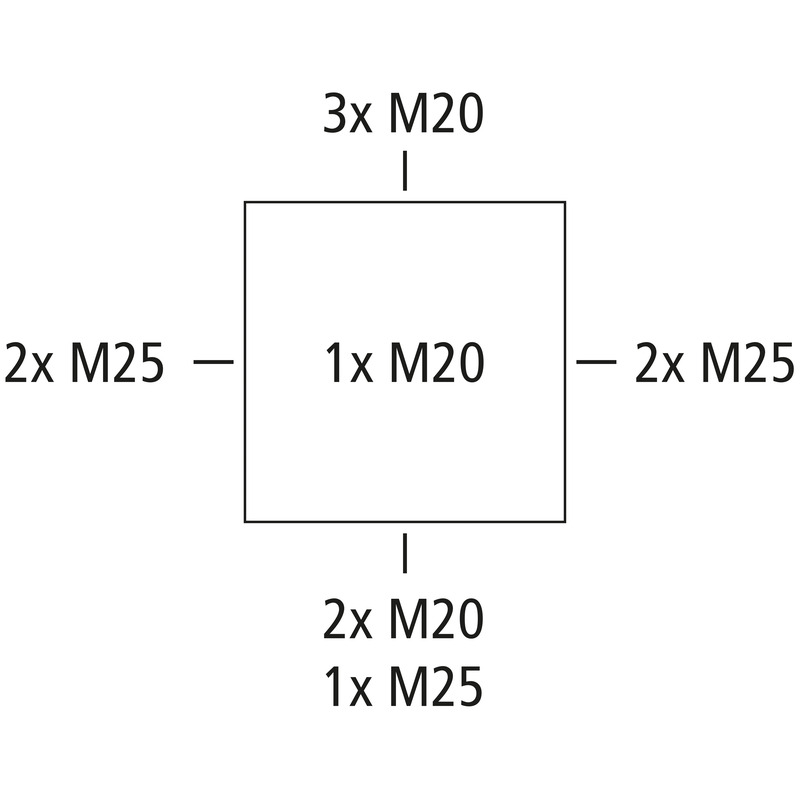

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 4 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25, Tätningsdiameter 4 - 21 mm, (1 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus
grå, Ui=1000 V AC, utan plintar
available from May 1, 2024
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 4 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 102 mm |
|---|---|
| Längd | 102 mm |
| Höjd | 57 mm |
| Innerlängd | 90 mm |
| Inre bredd | 90 mm |
| Innerhöjd | 49 mm |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest enligt EN 60695-2-11 | 750 °C |
| Industrikvalitet | nej |
| för tätningsområde min | 4 mm |
|---|---|
| för tätningsområde max | 21 mm |
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.2 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 55 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Material införing | Termoplastisk elastomer |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter
Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter
Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Sats för efterplombering av kopplingsdosor, för Abox 025/040/060/100 från 2024
Standardskena enligt DIN EN 60715, 15 x 5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro.
Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...
Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...
Plintar Abox 025/040 KLS-2,5²/4²
Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.
Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...
