#80442001 | Dimensioner: 102 x 102 x 57 mm

Kopplingsdosa

Abox 040-4²

läs mer

Färgvarianter

Anpassa

Kom ihåg produkt

Beskrivning

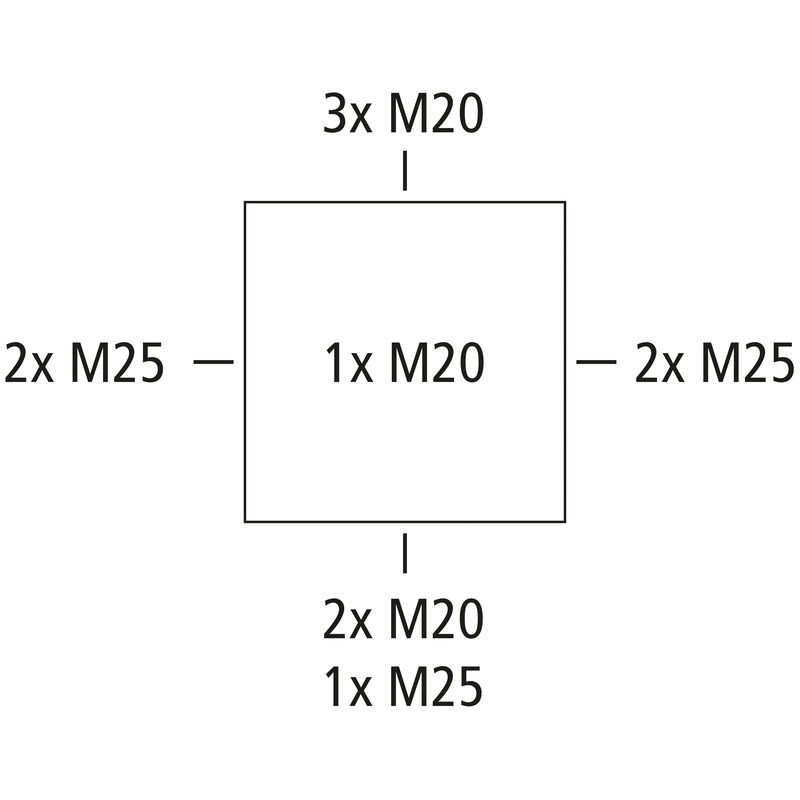

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 4 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25, Tätningsdiameter 4 - 21 mm, (1 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

grå, U_i=400 V AC, I_n=32 Ampere, med 5 skruvlösa 4-poliga plintar Wago 773-604, max. area enligt DIN EN 60998: 4 mm², klämbara tvärsnitt per pol: 4 st. 1,5–4,0 mm² solid Cu/Al (Följ monteringsanvisningen!)

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	400 V
Nominell isolationsspänning DC	400 V
min. tvärsnitt	1,5 mm²
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	32 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	102 mm
Längd	102 mm
Höjd	57 mm
Innerlängd	90 mm
Inre bredd	90 mm
Innerhöjd	49 mm
Vikt	0.142 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	750 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	21 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902661411
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Logistiska data

Styck

EAN / GTIN	4013902661411
Bredd	0.102 m
Vikt	0.142 kg
Höjd	0.057 m
Mängd	1 delar
Djup	0.102 m

Kartong

EAN / GTIN	4013902661428
Bredd	0.41 m
Vikt	8.687 kg
Höjd	0.295 m
Mängd	60 delar
Djup	0.305 m

Palett

EAN / GTIN	4013902661435
Bredd	0.8 m
Vikt	178.366 kg
Höjd	1.053 m
Mängd	1080 delar
Djup	1.2 m

Nedladdningar

Planeringsdata

Återge text

CAD-data
