Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Kopplingsdosa

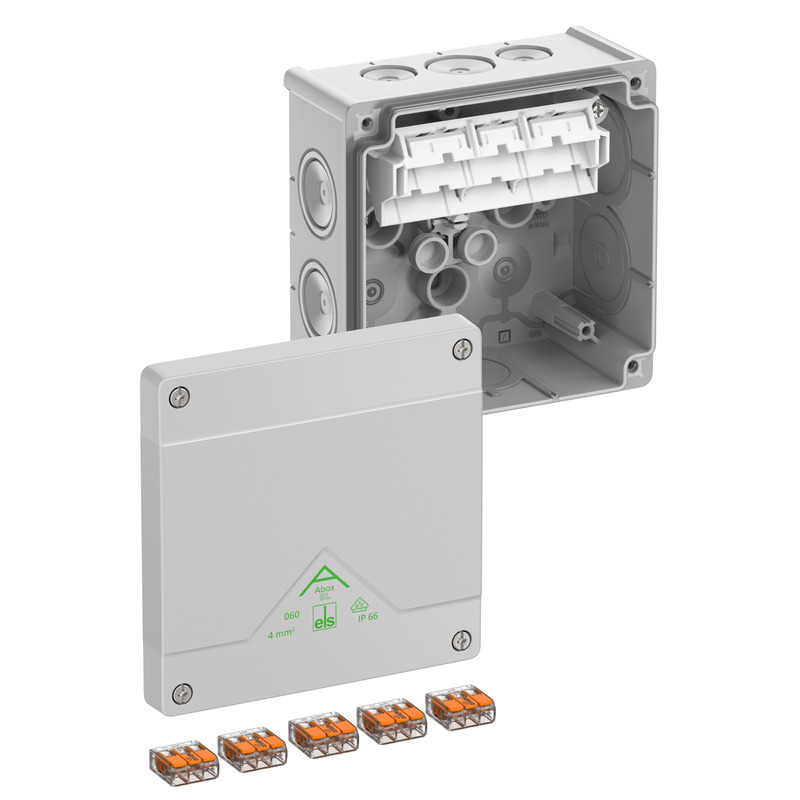

Abox SL-4²

Produktnummer: 80444001 | Dimensioner: 127 x 127 x 70 mm

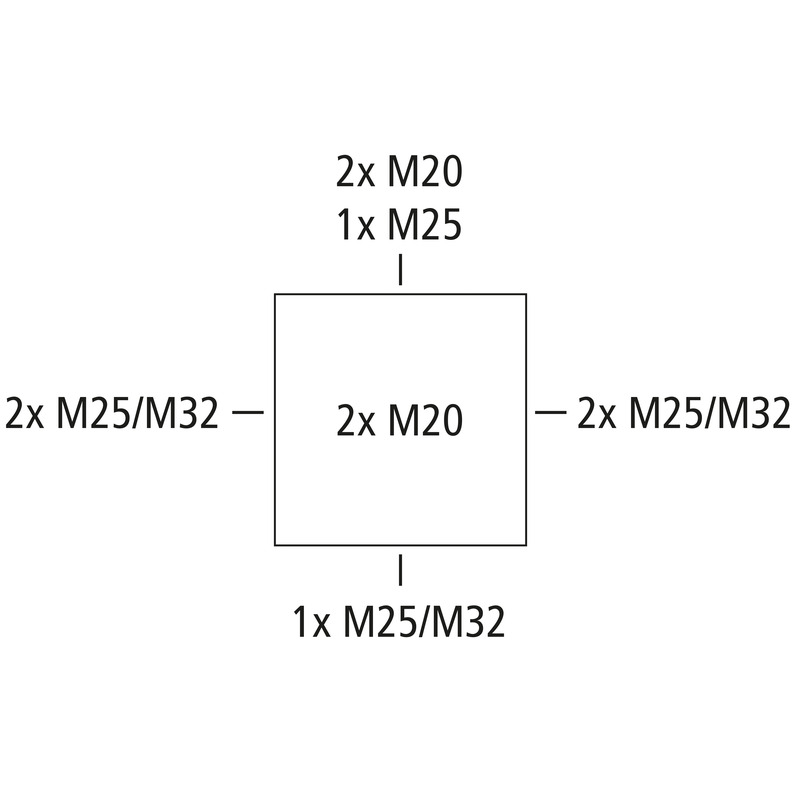

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 4 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 4 - 28 mm, (2 Baksida, 8 Sida), Inre fästpunkter, med skruvlös plint för inomhusinstallationer

grå, I_n=32 Ampere, med 5 upphöjda skruvlösa 3-poliga plintar Wago 221-413 – 4 mm², klämbara tvärsnitt per pol: 3 st. 0,2–4 mm² solid Cu och 3 st. 0,14–4 mm² flexibel Cu

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,2 mm²
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	32 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	127 mm
Längd	127 mm
Höjd	70 mm
Innerlängd	114 mm
Inre bredd	114 mm
Innerhöjd	54 mm

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C
Industrikvalitet	nej

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	28 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	pdf (5 MB)
Måttritning	dwg (6 MB)
Måttritning	dxf (27 MB)

Certifikat

VDE Certifikat DE/EN	pdf (397 KB)
DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/PL	pdf (141 KB)
UKCA Deklaration EN	pdf (167 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)

Tillbehör

ny

Klämhållare - Abox 060 KH 221 4²

Klämhållare Abox 060 KH 221 4²

Dimensioner : 22 x 88 x 32 mm
Produktnummer: 89600401

för lägesfixerad och upphöjd montering av upp till 6 plintar Wago...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

Bevakningslista

ny

Plomberingsset - Abox PST 025-100

Plomberingsset Abox PST 025-100

Dimensioner : 15 x 15 x 15 mm
Produktnummer: 89500101

Sats med två plomberingsset och skruvar

Sats för efterplombering av kopplingsdosor, för Abox 025/040/060/100 från 2024

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26042501
E-nummer: 1438185

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

ny

Monteringssats för stolpe/rör - MABF 100-1

Monteringssats för stolpe/rör MABF 100-1

Dimensioner : 38 x 100 x 15 mm
Produktnummer: 89602001

för kopplingsdosor Abox/Abox Pro, Abox 025/2, Abox 060, Abox 100, Abox...

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Bevakningslista
