#80602001 | Dimensioner: 127 x 127 x 70 mm

Kopplingsdosa

Abox 060-6²/sw

läs mer

Färgvarianter

Kom ihåg produkt

Beskrivning

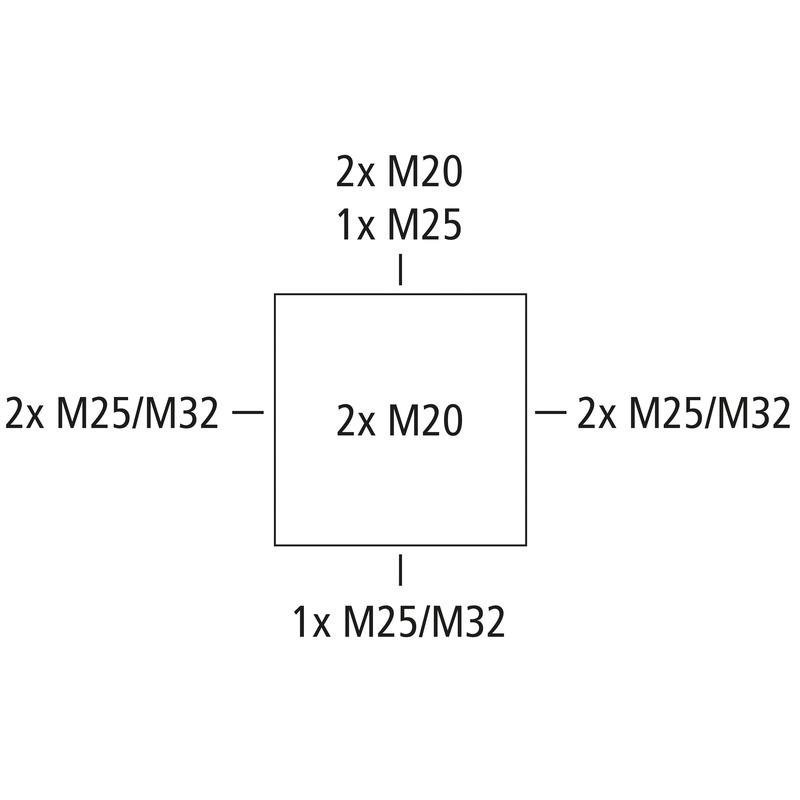

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 6 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 4 - 28 mm, (2 Baksida, 8 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

svart, U_i=690 V AC, I_n=41 Ampere, med upphöjd skruvplint, 5-polig, maks. nominelt tverrsnitt iht. NEK EN 60998: 6 mm², anslutningsbar ledararea per pol: 4 st. 1,5 mm², 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm², 2 x 10 mm² Cu solid/flexibel

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	1,5 mm²
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	41 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	svart
Färg överdel	svart

Mått

Bredd	127 mm
Längd	127 mm
Höjd	70 mm
Innerlängd	114 mm
Inre bredd	114 mm
Innerhöjd	54 mm
Vikt	0.281 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	750 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	28 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902661084
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Logistiska data

Styck

EAN / GTIN	4013902661084
Bredd	0.127 m
Vikt	0.281 kg
Höjd	0.07 m
Mängd	1 delar
Djup	0.127 m

Kartong

EAN / GTIN	4013902661091
Bredd	0.383 m
Vikt	5.976 kg
Höjd	0.281 m
Mängd	20 delar
Djup	0.258 m

Palett

EAN / GTIN	4013902661107
Bredd	0.8 m
Vikt	183.352 kg
Höjd	0.993 m
Mängd	540 delar
Djup	1.2 m

Nedladdningar

Planeringsdata

Återge text

CAD-data

Tillbehör

KabelförskruvningKVR M20-MGM/sw

Kabelförskruvning

KVR M20-MGM/sw

Produktnummer 22702001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart

KabelförskruvningKVR M20-GDB/MGM/sw

Kabelförskruvning

KVR M20-GDB/MGM/sw

Produktnummer 22702101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart

KabelförskruvningKVR M25-MGM/sw

Kabelförskruvning

KVR M25-MGM/sw

Produktnummer 22702501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart

KabelförskruvningKVR M32-MGM/sw

Kabelförskruvning

KVR M32-MGM/sw

Produktnummer 22703201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart

DubbeltätningsmembranDMS M20/sw

Dubbeltätningsmembran

DMS M20/sw

Produktnummer 26002001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 svart

DubbeltätningsmembranDMS M25/sw

Dubbeltätningsmembran

DMS M25/sw

Produktnummer 26002501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 svart

DubbeltätningsmembranDMS M32/sw

Dubbeltätningsmembran

DMS M32/sw

Produktnummer 26003201

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 svart

PlomberingssetAbox PST 025-100

Plomberingsset

Abox PST 025-100

Produktnummer 89500101

Sats med två plomberingsset och skruvar

Sats för efterplombering av kopplingsdosor, för Abox 025/040/060/100 från 2024

MontageplattaAbox MPI 060

Montageplatta

Abox MPI 060

Produktnummer 89510601

för Abox / Abox Pro 060

Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...

StandardskenaAbox 060 NS35

Standardskena

Abox 060 NS35

Produktnummer 89530601

för Abox / Abox Pro 060

Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro

KlämhållareAbox 060 KH 221 4²

Klämhållare

Abox 060 KH 221 4²

Produktnummer 89600401

för lägesfixerad och upphöjd montering av upp till 6 plintar Wago...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

PlintarAbox 060 KLS-6²

Plintar

Abox 060 KLS-6²

Produktnummer 89640601

Skruvklämma för Abox/Abox Pro 060, 5-polig - 6 mm², I_n = 41 A,...

Kopplingsplint enligt DIN EN 60998 (VDE 0613), U_i=690V. För montering i A-box/A-box Pro.

Monteringssats för stolpe/rörMABF 100-1

Monteringssats för stolpe/rör

MABF 100-1

Produktnummer 89602001

för kopplingsdosor Abox/Abox Pro, Abox 025/2, Abox 060, Abox 100, Abox...

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

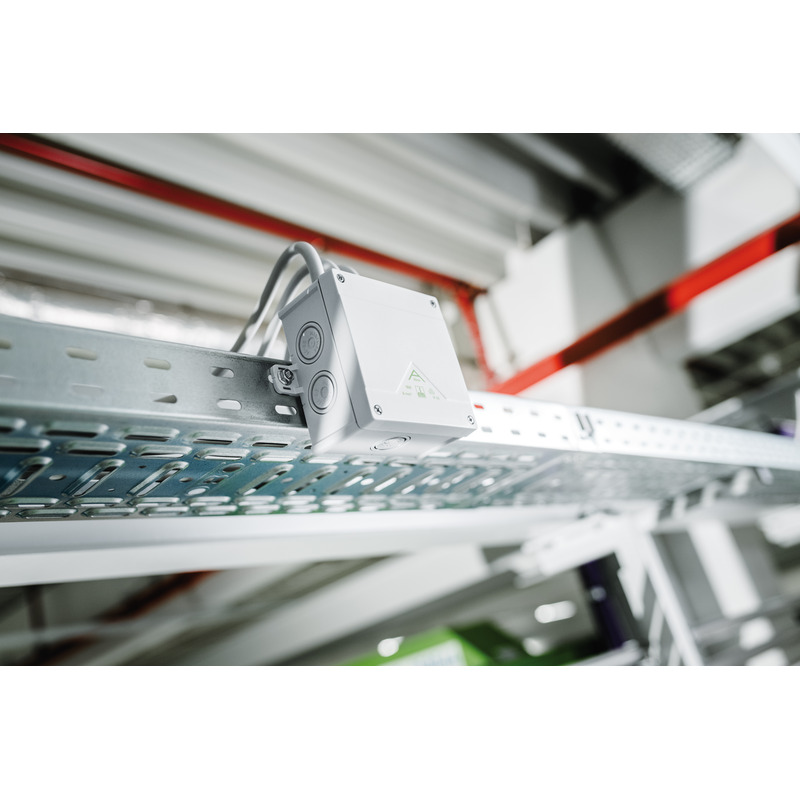

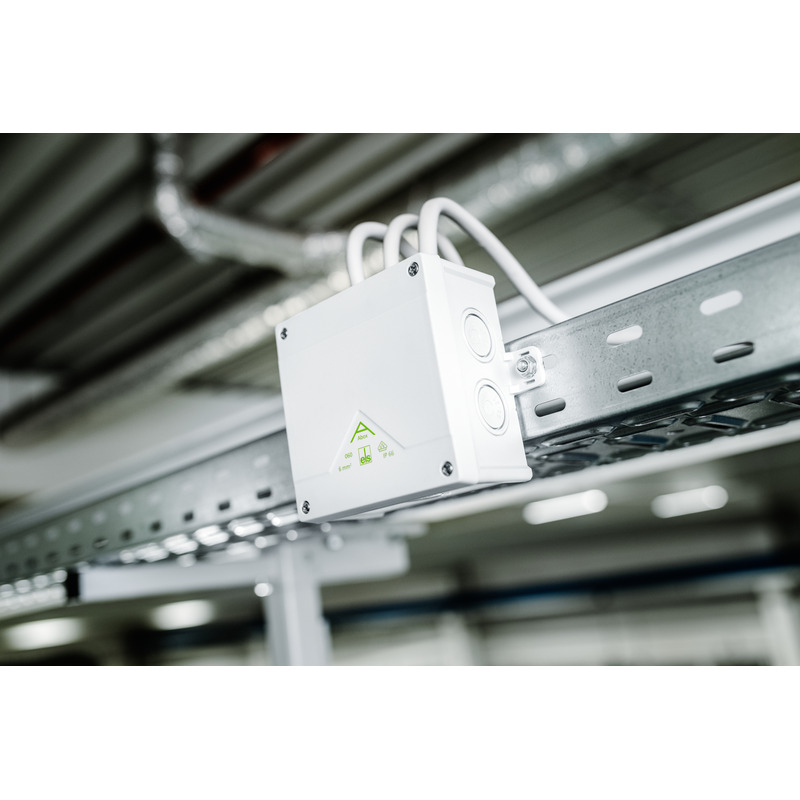

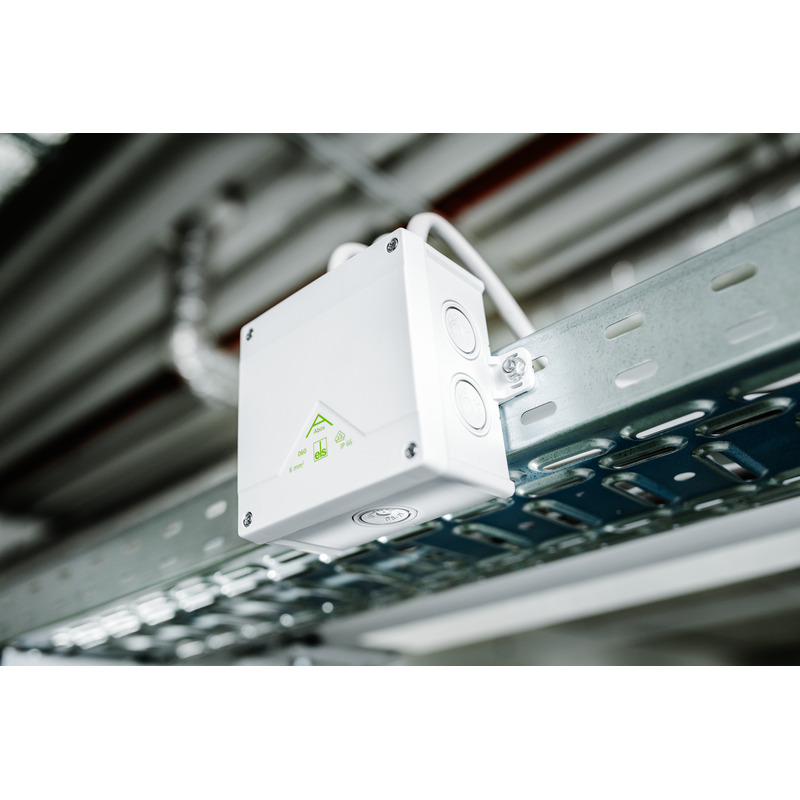

fäste för kabelstegarKTB 1-100 ny
