Abox SL-6²

Abox SL-6²

Abox SL-6²

Abox SL-6²

Abox SL-6²

Abox SL-6²

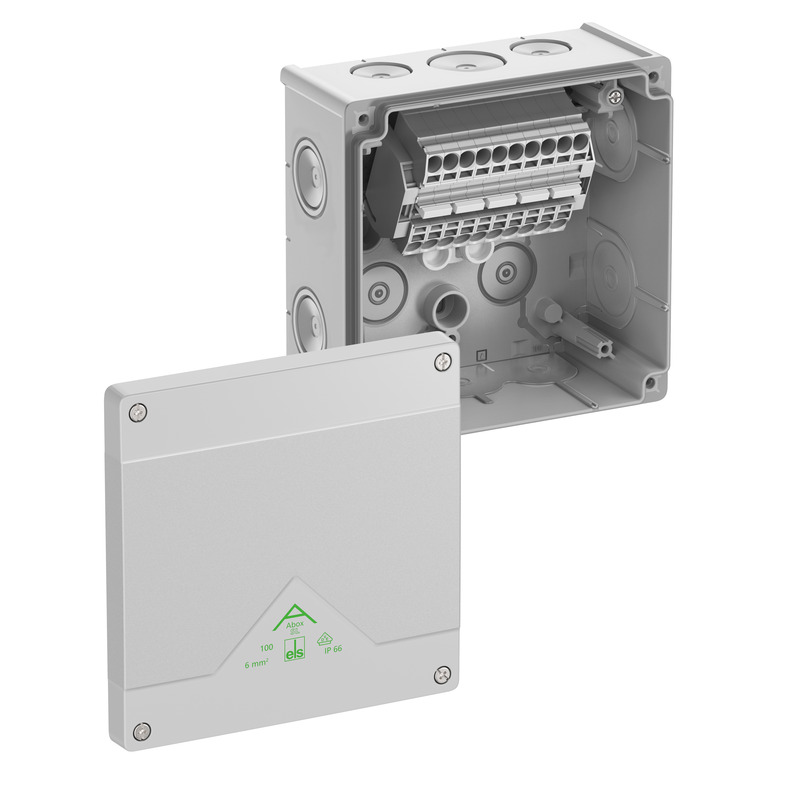

Kopplingsdosa

Abox SL-6²

Produktnummer: 80644001 | Dimensioner: 152 x 152 x 80 mm

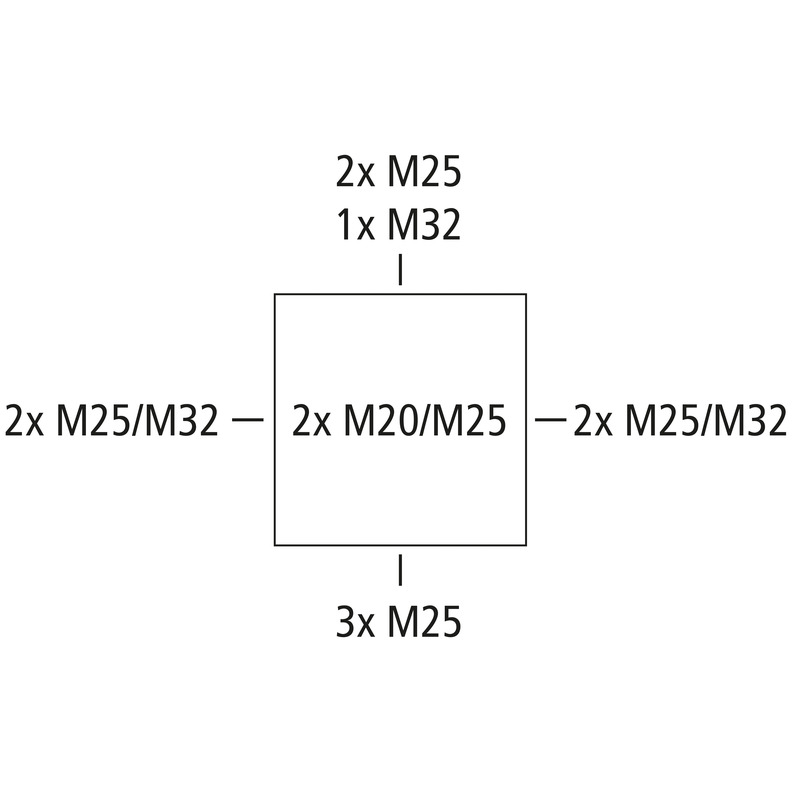

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 6 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 8 - 28 mm, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för inomhusinstallationer

grå, I_n=41 Ampere, med upphöjd skruvlös plint Wago 2006-1201, 5-polig, max. märkarea enligt DIN EN 60998: 6 mm², klämbara tvärsnitt per pol: 4 st. 0,5–10 mm² solid/flexibel Cu

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	0,5 mm²
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	41 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	152 mm
Längd	152 mm
Höjd	80 mm
Innerlängd	139 mm
Inre bredd	140 mm
Innerhöjd	64 mm

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C
Industrikvalitet	nej

Mekaniska egenskaper (AG)

för tätningsområde min	8 mm
för tätningsområde max	28 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902660780
Code	C62
Tulltariffnummer	85369095

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	pdf (6 MB)
Måttritning	dwg (8 MB)
Måttritning	dxf (36 MB)

Certifikat

CE Deklaration DE/EN/FR	pdf (139 KB)
VDE Certifikat DE/EN	pdf (397 KB)
CE Deklaration DE/EN/PL	pdf (141 KB)
UKCA Deklaration EN	pdf (167 KB)
DLG Inträde DE	pdf (1 MB)
