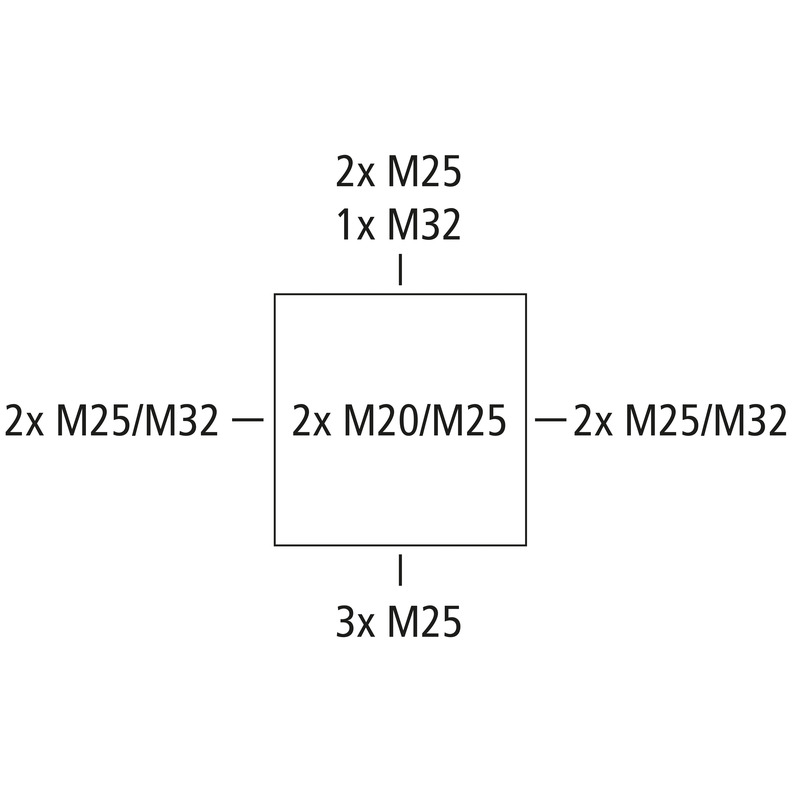

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 10 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 8 - 28 mm, (2 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus
grå, Ui=1000 V AC, utan plintar
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 152 mm |
|---|---|
| Längd | 152 mm |
| Höjd | 80 mm |
| Innerlängd | 139 mm |
| Inre bredd | 140 mm |
| Innerhöjd | 64 mm |
| Vikt | 0.282 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest | 750 °C (EN 60695-2-11) |
| för tätningsområde min | 8 mm |
|---|---|
| för tätningsområde max | 28 mm |
| Slagtålighet | IK07 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.2 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 55 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902660544 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Material införing | Termoplastisk elastomer |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål 1.4567 (V2A) |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| EAN / GTIN | 4013902660544 |
|---|---|
| Bredd | 0.152 m |
| Vikt | 0.282 kg |
| Höjd | 0.08 m |
| Mängd | 1 delar |
| Djup | 0.152 m |
| EAN / GTIN | 4013902660551 |
|---|---|
| Bredd | 0.35 m |
| Vikt | 5.778 kg |
| Höjd | 0.425 m |
| Mängd | 20 delar |
| Djup | 0.305 m |
| EAN / GTIN | 4013902660568 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 91.336 kg |
| Höjd | 0.982 m |
| Mängd | 240 delar |
| Djup | 1.2 m |
