Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

Abox SL-10²

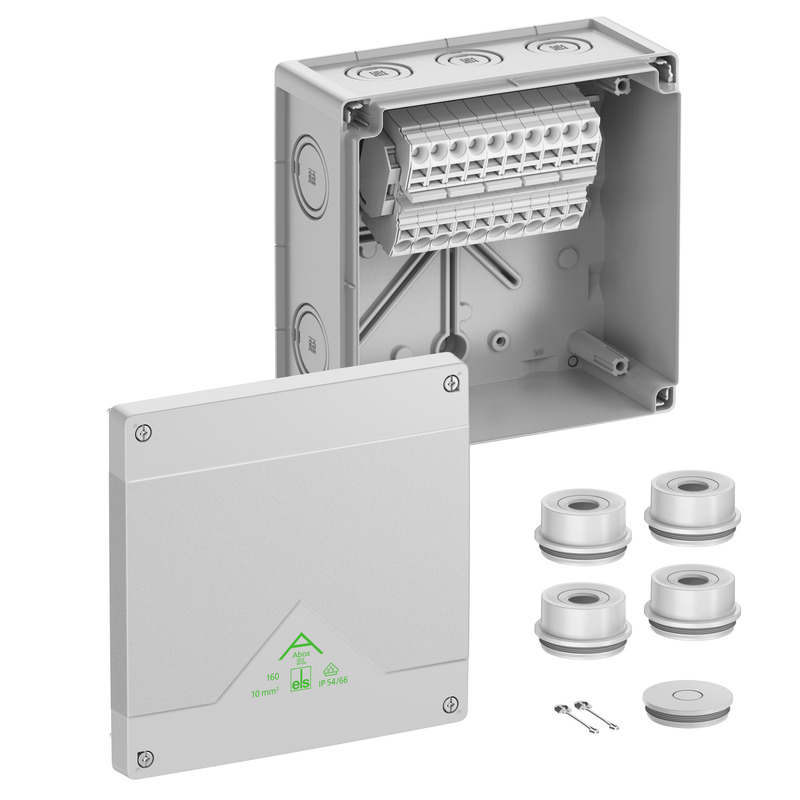

Kopplingsdosa

Abox SL-10²

Produktnummer: 81044001 | Dimensioner: 182 x 182 x 90 mm

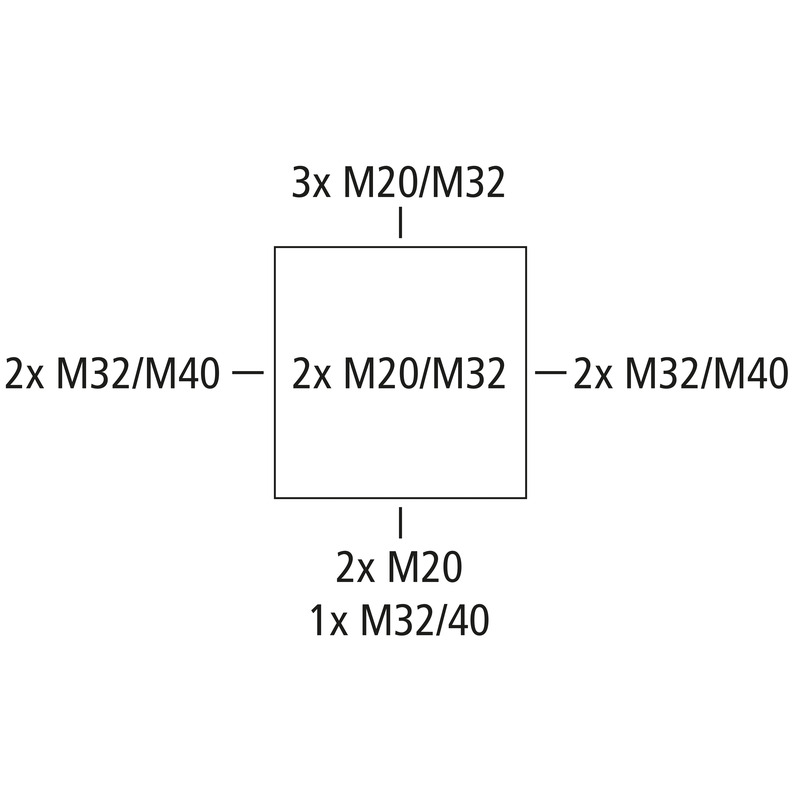

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 10 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för inomhusinstallationer

grå, I_n=57 Ampere, med upphöjd skruvlös plint Wago 2010-1201, 5-polig, max. area enligt DIN EN 60998: 10 mm², klämbara tvärsnitt per pol: 4 st. 0,5–16 mm² solid/flexibel Cu

Inkl.:
4 anslutningsstudsar IP55 M40 tätningsområde 17–30 mm, 1 tätningsplugg IP55 M40, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	0,5 mm²
max. tvärsnitt	10 mm²
Skyddsklass	II
Skyddstyp	IP55/IP66
Märkström	57 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	182 mm
Längd	182 mm
Höjd	90 mm
Innerlängd	167 mm
Inre bredd	167 mm
Innerhöjd	69 mm

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C
Industrikvalitet	nej

Mekaniska egenskaper (AG)

Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	dxf (23 MB)
Måttritning	pdf (4 MB)
Måttritning	dwg (5 MB)

Certifikat

UKCA Deklaration EN	pdf (167 KB)
DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/PL	pdf (141 KB)
VDE Certifikat DE/EN	pdf (397 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)

Tillbehör

ny

Klämhållare - Abox 160 KH 2010 10²

Klämhållare Abox 160 KH 2010 10²

Dimensioner : 79 x 154 x 65 mm
Produktnummer: 89600701

Klämhållare med standardskena NS35 för montering av radplintar typ...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

Dimensioner : 50 x 50 x 54 mm
Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

Dimensioner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26044001
E-nummer: 1438189

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Anslutningsstuds - AST M20

Anslutningsstuds AST M20

Dimensioner : 24,5 x 24,5 x 22,5 mm
Produktnummer: 23042001

Tätningsdiameter 8 - 13,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

Bevakningslista

Anslutningsstuds - AST M32

Anslutningsstuds AST M32

Dimensioner : 35,5 x 35,5 x 25,1 mm
Produktnummer: 23043201

Tätningsdiameter 13 - 23 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

Bevakningslista

Anslutningsstuds - AST M40

Anslutningsstuds AST M40

Dimensioner : 46,5 x 46,5 x 25,6 mm
Produktnummer: 23044001

Tätningsdiameter 17 - 30 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

Bevakningslista

ny

Monteringssats för stolpe/rör - MABF 150-1

Monteringssats för stolpe/rör MABF 150-1

Dimensioner : 43 x 150 x 15 mm
Produktnummer: 89603001

för Abox/Abox Pro från Abox 160, Abox Pro 160

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Bevakningslista
