Abox 250-L Abox 250-L

Kopplingsdosa

Abox 250-L

Produktnummer: 82540001 | Dimensioner: 252 x 202 x 120 mm

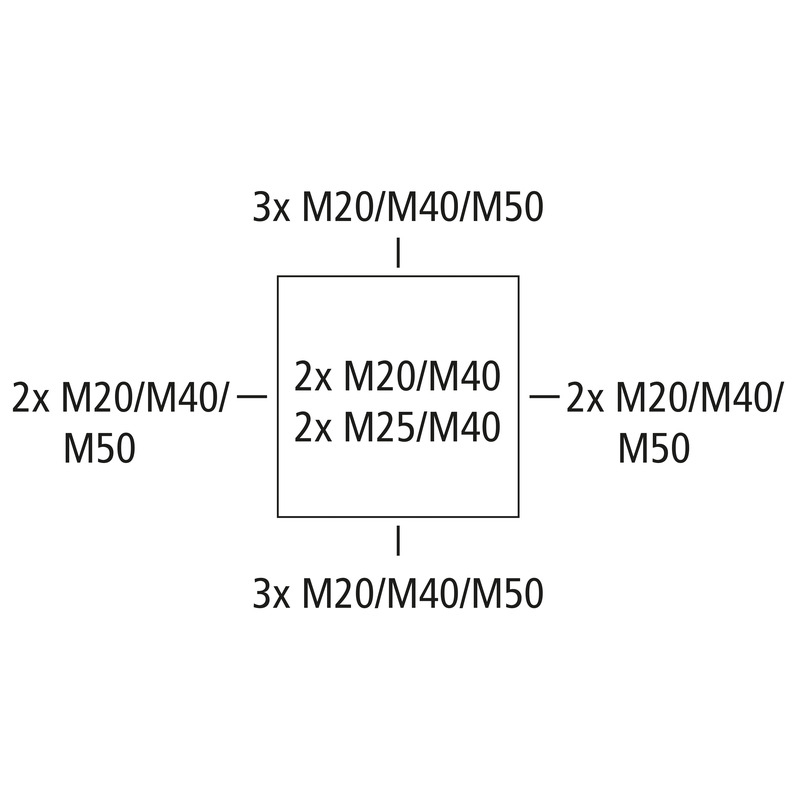

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

grå, Ui=1000 V AC, utan plintar

Inkl.:
4 anslutningsstudsar IP55 M40 tätningsområde 17–30 mm, 1 tätningsplugg IP55 M40, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 1000 V
Nominell isolationsspänning DC 1000 V
max. tvärsnitt 25 mm²
Skyddsklass II
Skyddstyp IP55/IP66
Klämtyp utan

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 252 mm
Längd 202 mm
Höjd 120 mm
Innerlängd 186 mm
Inre bredd 236 mm
Innerhöjd 99 mm

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C
Industrikvalitet nej

Mekaniska egenskaper (AG)

Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning pdf (6 MB)
Måttritning dxf (36 MB)
Måttritning dwg (7 MB)

Certifikat

CE Deklaration DE/EN/PL pdf (141 KB)
VDE Certifikat DE/EN pdf (397 KB)
UKCA Deklaration EN pdf (167 KB)
DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/FR pdf (139 KB)

Tillbehör

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

  • Dimensioner : 50 x 50 x 54 mm
  • Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Kabelförskruvning - KVR M50-MGM

Kabelförskruvning KVR M50-MGM

  • Dimensioner : 60 x 60 x 63 mm
  • Produktnummer: 22745001

Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm



Kabelförskruvning IP68 med dragavlastning, Polyamid, M_ x 1,5 mm, med kontramutter



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1438185

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1438187

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1438189

Tätningsdiameter 17 - 28 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Anslutningsstuds - AST M20

Anslutningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Produktnummer: 23042001

Tätningsdiameter 8 - 13,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M25

Anslutningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tätningsdiameter 9 - 18,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M32

Anslutningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Produktnummer: 23043201

Tätningsdiameter 13 - 23 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M40

Anslutningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Produktnummer: 23044001

Tätningsdiameter 17 - 30 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
ny Standardskena - Abox 250/350 NS35

Standardskena Abox 250/350 NS35

  • Dimensioner : 35 x 202 x 7,5 mm
  • Produktnummer: 89533501

för Abox / Abox Pro 350



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro



Bevakningslista
Detalj
ny Montageplatta - Abox MPI 250

Montageplatta Abox MPI 250

  • Dimensioner : 167 x 217 x 2,5 mm
  • Produktnummer: 89512501

för Abox / Abox Pro 250



Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...



Bevakningslista
Detalj
ny Klämhållare - Abox 100 KH 2006 6²

Klämhållare Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Produktnummer: 89600601

Klämhållare med standardskena NS35 för montering av radplintar typ...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
ny Plintar - Abox 250/350 KLS-25²/35²

Plintar Abox 250/350 KLS-25²/35²

  • Dimensioner : 21 x 205 x 48 mm
  • Produktnummer: 89643501
  • E-nummer: 1438657

upphöjd skruvklämma för Abox/Abox Pro 250/350, 5-polig - 35 mm², In =...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 150-2

Monteringssats för stolpe/rör MABF 150-2

  • Dimensioner : 43 x 150 x 15 mm
  • Produktnummer: 89603101

Abox/Abox Pro från Abox 250, Abox Pro 250



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 215-1

Monteringssats för stolpe/rör MABF 215-1

  • Dimensioner : 47 x 215 x 15 mm
  • Produktnummer: 89604001

Abox/Abox Pro från Abox 250, Abox Pro 250, Abox 350, Abox Pro 350



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
