#82542001 | Dimensioner: 252 x 202 x 120 mm

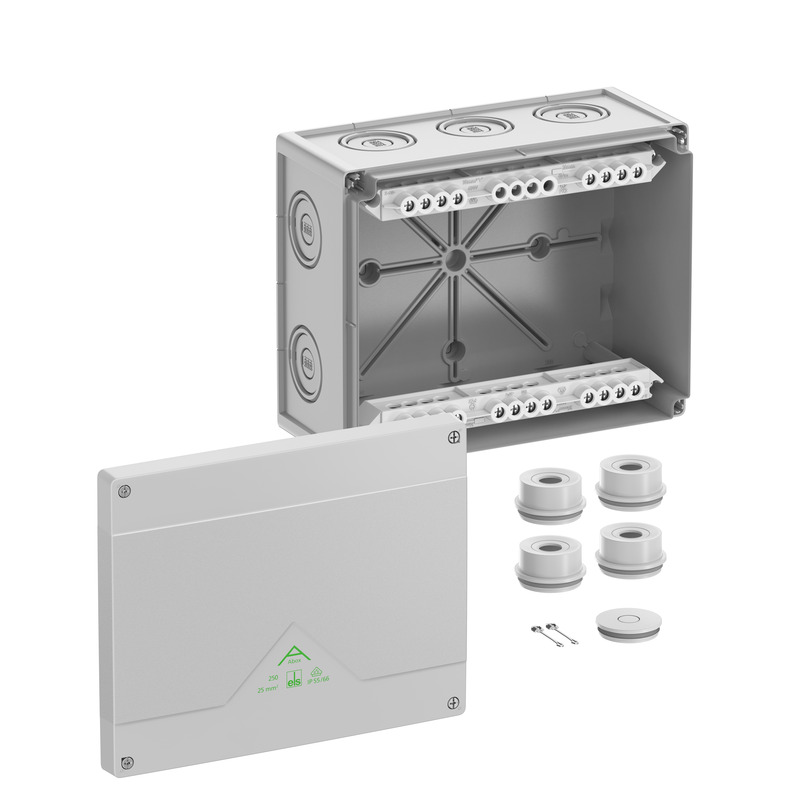

Kopplingsdosa

Abox 250-25²

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran,...

läs mer

Anpassa

Kom ihåg produkt

Beskrivning

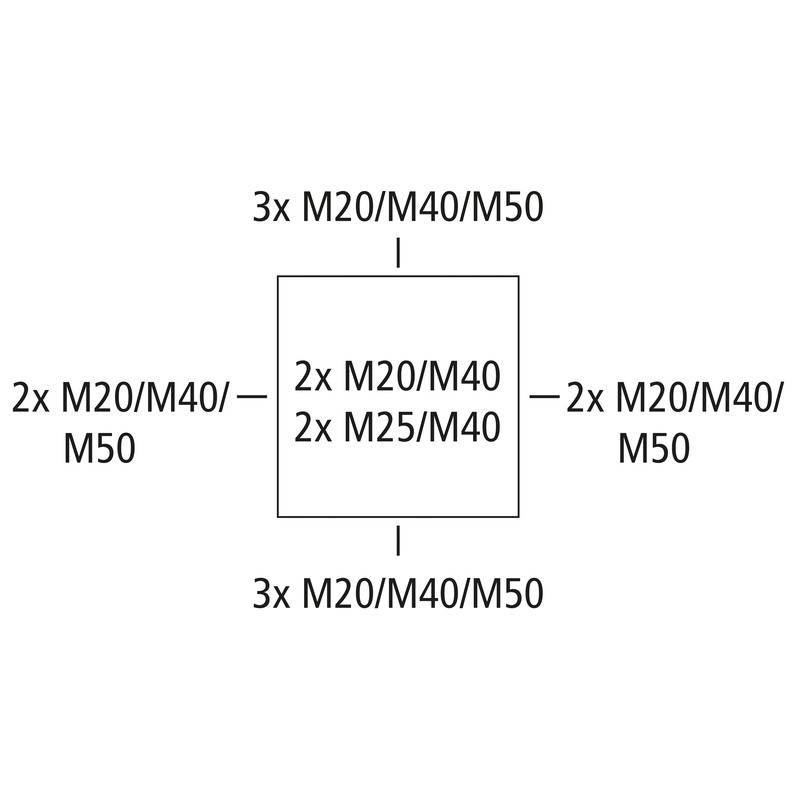

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

grå, U_i=690 V AC, I_n=101 Ampere, med upphöjd skruvplint, 5-polig - 25 mm², anslutningsbar ledararea per pol: 12 st. 10 mm², 8 st. 16 mm², 4 st. 25 mm² Cu solid/flexibel

Inkl.:
4 anslutningsstudsar IP55 M40 tätningsområde 17–30 mm, 1 tätningsplugg IP55 M40, lockhållare

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	10 mm²
max. tvärsnitt	25 mm²
Skyddsklass	II
Skyddstyp	IP55/IP66
Märkström	101 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	252 mm
Längd	202 mm
Höjd	120 mm
Innerlängd	186 mm
Inre bredd	236 mm
Innerhöjd	99 mm
Vikt	1.2924 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	750 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902660278
ETIM-klass	EC002600
Tulltariffnummer	85369095
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Logistiska data

Kartong

EAN / GTIN	4013902660285
Bredd	0.507 m
Vikt	5.5046 kg
Höjd	0.277 m
Mängd	4 delar
Djup	0.22 m

Palett

EAN / GTIN	4013902660292
Bredd	0.8 m
Vikt	137.5966 kg
Höjd	0.981 m
Mängd	84 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902660278
Bredd	0.252 m
Vikt	1.2924 kg
Höjd	0.12 m
Mängd	1 delar
Djup	0.202 m

Nedladdningar

Planeringsdata

Återge text

CAD-data

Tillbehör

KabelförskruvningKVR M20-MGM

Kabelförskruvning

KVR M20-MGM

Produktnummer 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M20-GDB/MGM

Kabelförskruvning

KVR M20-GDB/MGM

Produktnummer 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M25-MGM

Kabelförskruvning

KVR M25-MGM

Produktnummer 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M32-MGM

Kabelförskruvning

KVR M32-MGM

Produktnummer 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M40-MGM

Kabelförskruvning

KVR M40-MGM

Produktnummer 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M50-MGM

Kabelförskruvning

KVR M50-MGM

Produktnummer 22745001

Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

DubbeltätningsmembranDMS M20

Dubbeltätningsmembran

DMS M20

Produktnummer 26042001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

DubbeltätningsmembranDMS M25

Dubbeltätningsmembran

DMS M25

Produktnummer 26042501

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

DubbeltätningsmembranDMS M32

Dubbeltätningsmembran

DMS M32

Produktnummer 26043201

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

DubbeltätningsmembranDMS M40

Dubbeltätningsmembran

DMS M40

Produktnummer 26044001

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

AnslutningsstudsAST M20

Anslutningsstuds

AST M20

Produktnummer 23042001

Tätningsdiameter 8 - 13,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

AnslutningsstudsAST M25

Anslutningsstuds

AST M25

Produktnummer 23042501

Tätningsdiameter 9 - 18,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

AnslutningsstudsAST M32

Anslutningsstuds

AST M32

Produktnummer 23043201

Tätningsdiameter 13 - 23 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

AnslutningsstudsAST M40

Anslutningsstuds

AST M40

Produktnummer 23044001

Tätningsdiameter 17 - 30 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

MontageplattaAbox MPI 250

Montageplatta

Abox MPI 250

Produktnummer 89512501

för Abox / Abox Pro 250

Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...

StandardskenaAbox 160/250 NS35

Standardskena

Abox 160/250 NS35

Produktnummer 89531601

för Abox / Abox Pro 160

Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro

StandardskenaAbox 250/350 NS35

Standardskena

Abox 250/350 NS35

Produktnummer 89533501

för Abox / Abox Pro 350

Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro

PlintarAbox 250/350 KLS-25²/35²

Plintar

Abox 250/350 KLS-25²/35²

Produktnummer 89643501

upphöjd skruvklämma för Abox/Abox Pro 250/350, 5-polig - 35 mm², I_n =...

Kopplingsplint enligt DIN EN 60998 (VDE 0613), U_i=690V. För montering i A-box/A-box Pro.

Monteringssats för stolpe/rörMABF 150-2

Monteringssats för stolpe/rör

MABF 150-2

Produktnummer 89603101

Abox/Abox Pro från Abox 250, Abox Pro 250

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Monteringssats för stolpe/rörMABF 215-1

Monteringssats för stolpe/rör

MABF 215-1

Produktnummer 89604001

Abox/Abox Pro från Abox 250, Abox Pro 250, Abox 350, Abox Pro 350

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Liknande produkter

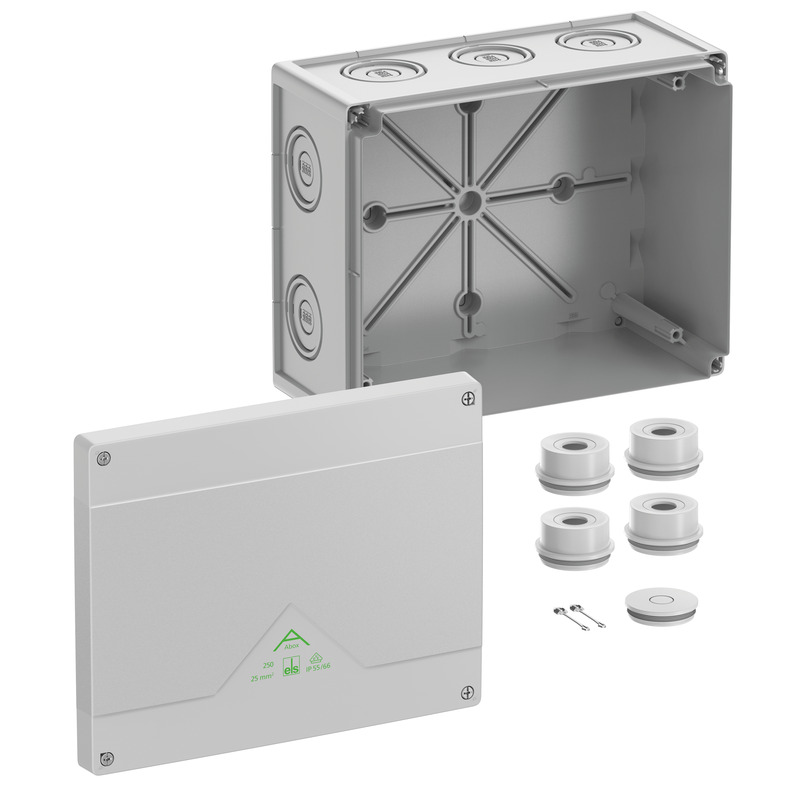

KopplingsdosaAbox 250-L

Kopplingsdosa

Abox 250-L

Produktnummer 82540001

grå, U_i=1000 V AC, utan plintar

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN...
