#83540001 | Dimensioner: 252 x 252 x 120 mm

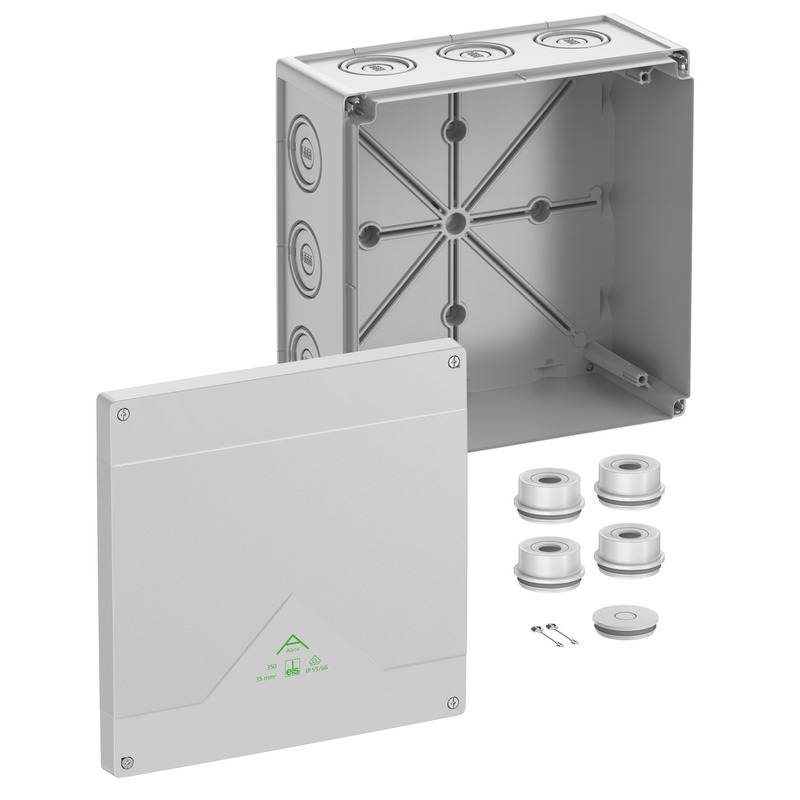

Kopplingsdosa

Abox 350-L

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 35 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran,...

läs mer

Anpassa

Kom ihåg produkt

Beskrivning

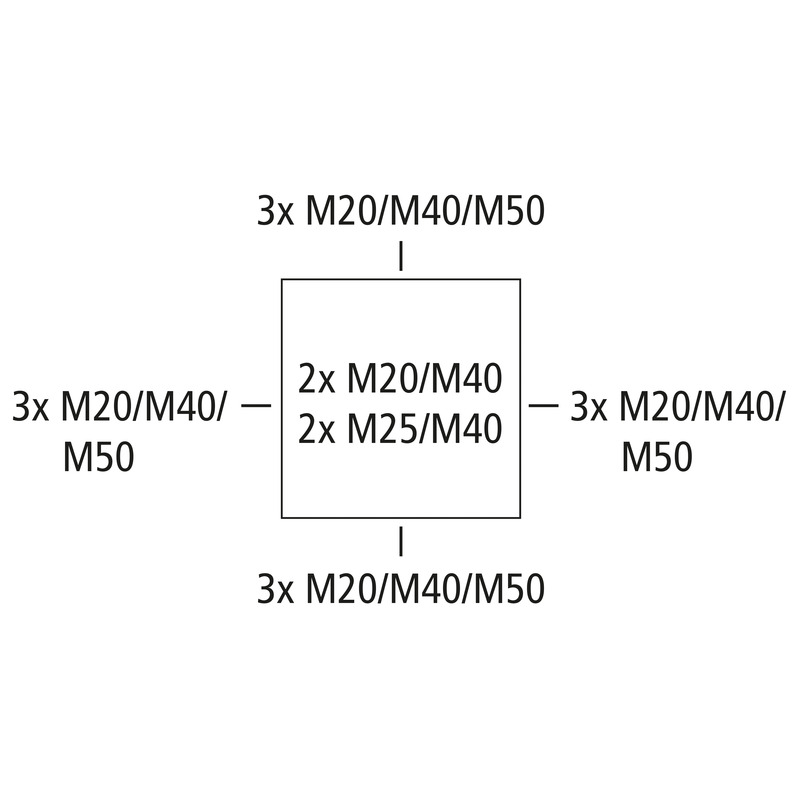

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 35 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 12 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

grå, U_i=1000 V AC, utan plintar

Inkl.:
4 anslutningsstudsar IP55 M40 tätningsområde 17–30 mm, 1 tätningsplugg IP55 M40, lockhållare

Tekniska data

Elektriska egenskaper

Nominell isolationsspänning AC	1000 V
Nominell isolationsspänning DC	1000 V
max. tvärsnitt	35 mm²
Skyddsklass	II
Skyddstyp	IP55/IP66
Klämtyp	utan

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	252 mm
Längd	252 mm
Höjd	120 mm
Innerlängd	236 mm
Inre bredd	236 mm
Innerhöjd	99 mm
Vikt	1.1834 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest	750 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902660247
ETIM-klass	EC002600
Tulltariffnummer	85389099
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål 1.4567 (V2A)

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Logistiska data

Kartong

EAN / GTIN	4013902660254
Bredd	0.383 m
Vikt	3.8532 kg
Höjd	0.281 m
Mängd	3 delar
Djup	0.258 m

Palett

EAN / GTIN	4013902660261
Bredd	0.8 m
Vikt	126.0364 kg
Höjd	0.993 m
Mängd	81 delar
Djup	1.2 m

Styck

EAN / GTIN	4013902660247
Bredd	0.252 m
Vikt	1.1834 kg
Höjd	0.12 m
Mängd	1 delar
Djup	0.252 m

Nedladdningar

Planeringsdata

Återge text

CAD-data

Tillbehör

KabelförskruvningKVR M20-MGM

Kabelförskruvning

KVR M20-MGM

Produktnummer 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M20-GDB/MGM

Kabelförskruvning

KVR M20-GDB/MGM

Produktnummer 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M40-MGM

Kabelförskruvning

KVR M40-MGM

Produktnummer 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

KabelförskruvningKVR M50-MGM

Kabelförskruvning

KVR M50-MGM

Produktnummer 22745001

Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

DubbeltätningsmembranDMS M20

Dubbeltätningsmembran

DMS M20

Produktnummer 26042001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

DubbeltätningsmembranDMS M40

Dubbeltätningsmembran

DMS M40

Produktnummer 26044001

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

AnslutningsstudsAST M20

Anslutningsstuds

AST M20

Produktnummer 23042001

Tätningsdiameter 8 - 13,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

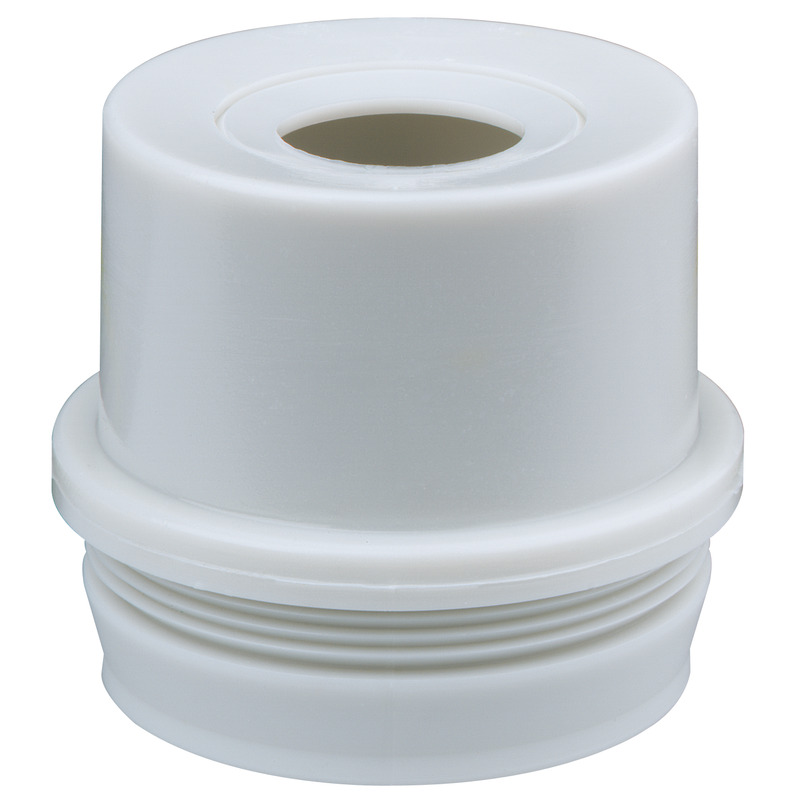

AnslutningsstudsAST M40

Anslutningsstuds

AST M40

Produktnummer 23044001

Tätningsdiameter 17 - 30 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

MontageplattaAbox MPI 350

Montageplatta

Abox MPI 350

Produktnummer 89513501

för Abox / Abox Pro 350

Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...

StandardskenaAbox 250/350 NS35

Standardskena

Abox 250/350 NS35

Produktnummer 89533501

för Abox / Abox Pro 350

Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro

KlämhållareAbox 100 KH 2006 6²

Klämhållare

Abox 100 KH 2006 6²

Produktnummer 89600601

Klämhållare med standardskena NS35 för montering av radplintar typ...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

PlintarAbox 250/350 KLS-25²/35²

Plintar

Abox 250/350 KLS-25²/35²

Produktnummer 89643501

upphöjd skruvklämma för Abox/Abox Pro 250/350, 5-polig - 35 mm², I_n =...

Kopplingsplint enligt DIN EN 60998 (VDE 0613), U_i=690V. För montering i A-box/A-box Pro.

Monteringssats för stolpe/rörMABF 215-1

Monteringssats för stolpe/rör

MABF 215-1

Produktnummer 89604001

Abox/Abox Pro från Abox 250, Abox Pro 250, Abox 350, Abox Pro 350

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Liknande produkter

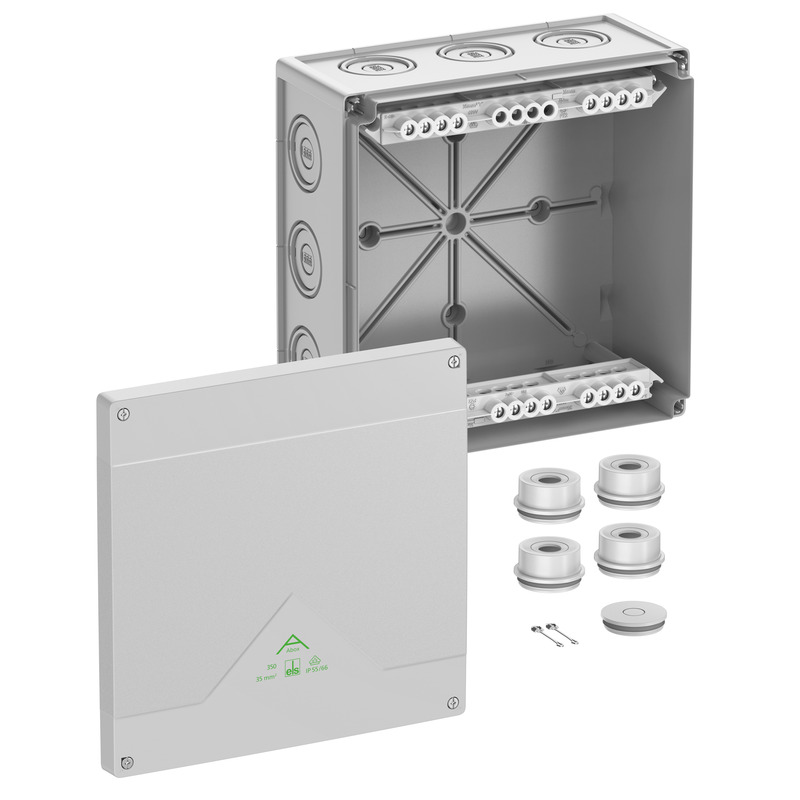

KopplingsdosaAbox 350-35²

Kopplingsdosa

Abox 350-35²

Produktnummer 83542001

grå, U_i=690 V AC, I_n=125 Ampere, med upphöjd skruvplint, 5-polig -...

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 35 mm², Certifierad enligt VDE (DIN...
