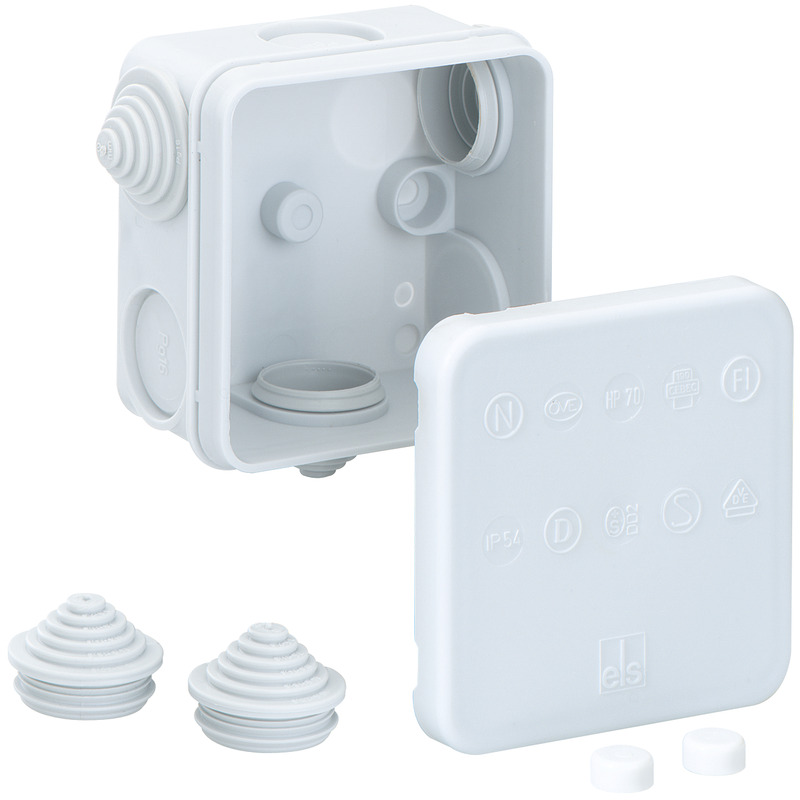

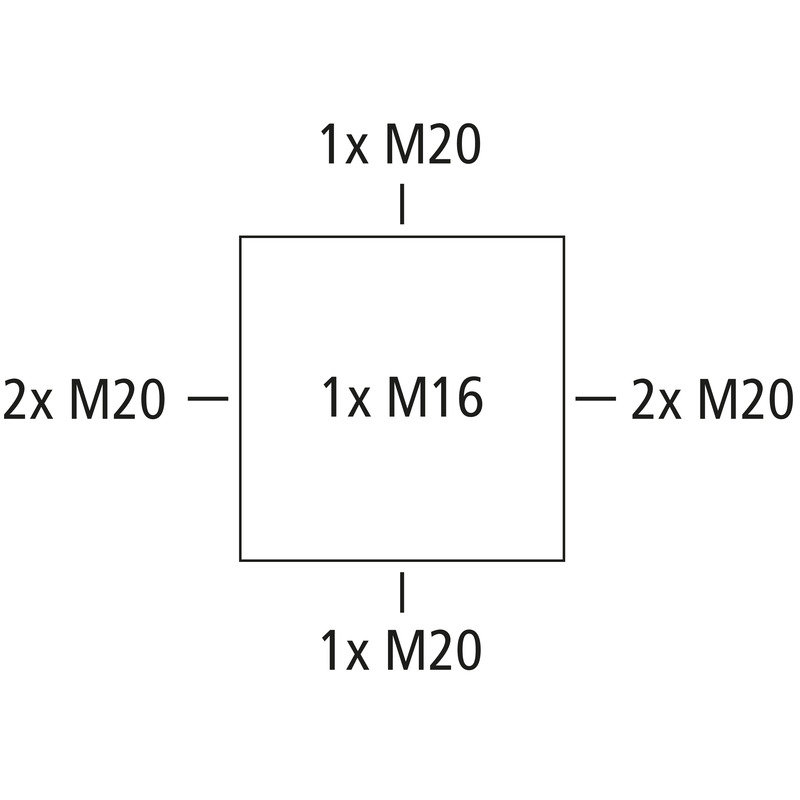

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stepnippel, M20, Tätningsdiameter 5 - 16 mm, (1 Baksida, 7 Sida), Inre fästpunkter, För inomhusinstallation
grå, utan plintar
| Nominell isolationsspänning AC | 400 V |
|---|---|
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP55 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 75 mm |
|---|---|
| Längd | 75 mm |
| Höjd | 42 mm |
| Innerlängd | 68 mm |
| Inre bredd | 68 mm |
| Innerhöjd | 38 mm |
| Vikt | 0.055 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | nej |
| Glödtrådstest | 650 °C (EN 60695-2-11) |
| för tätningsområde min | 5 mm |
|---|---|
| för tätningsområde max | 16 mm |
| Monteringstyp | Vägg-/takmontering |
| Slagtålighet | IK07 |
| förseglingsbar | nej |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902020102 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 60 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339464 |
|---|---|
| Bredd | 0.357 m |
| Vikt | 3.581 kg |
| Höjd | 0.247 m |
| Mängd | 60 delar |
| Djup | 0.26 m |
| EAN / GTIN | 4013902339471 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 243.603 kg |
| Höjd | 1.87 m |
| Mängd | 3780 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902020102 |
|---|---|
| Bredd | 0.075 m |
| Vikt | 0.055 kg |
| Höjd | 0.042 m |
| Mängd | 1 delar |
| Djup | 0.075 m |
Återge text
(32097001.TXT 721 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.

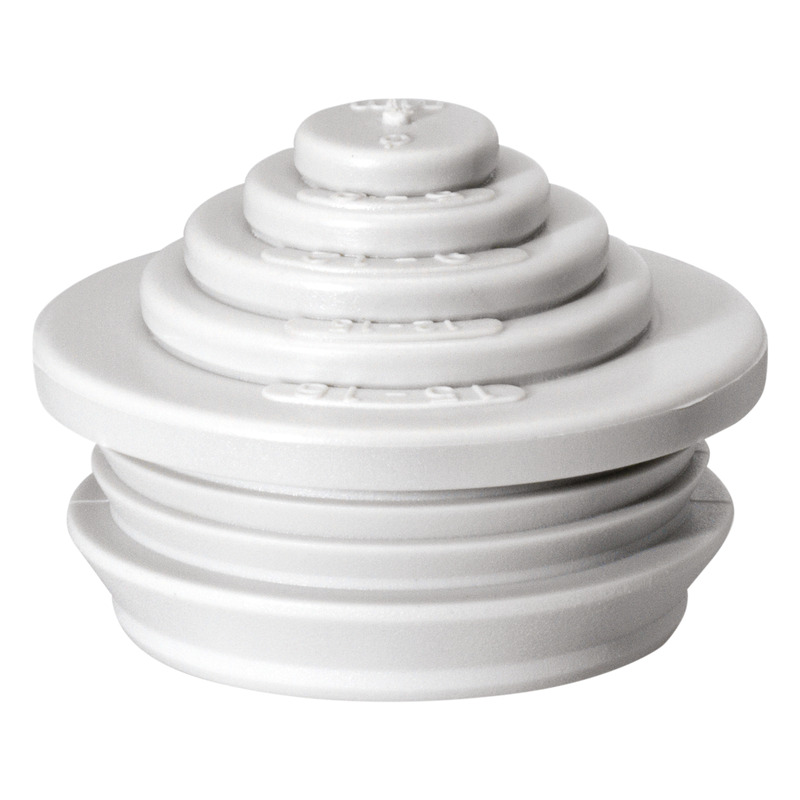

Stepnippel
