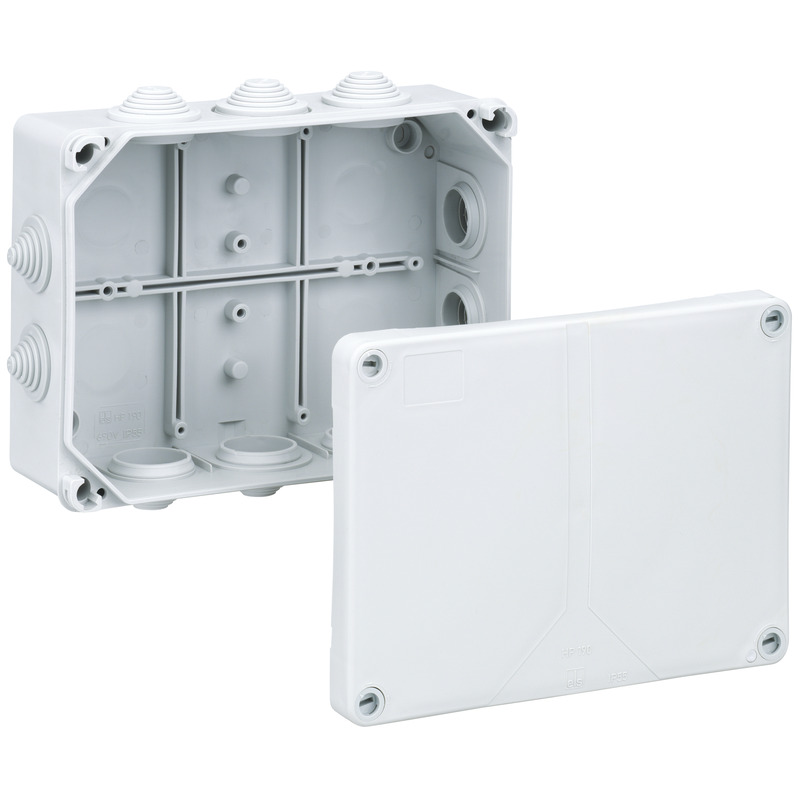

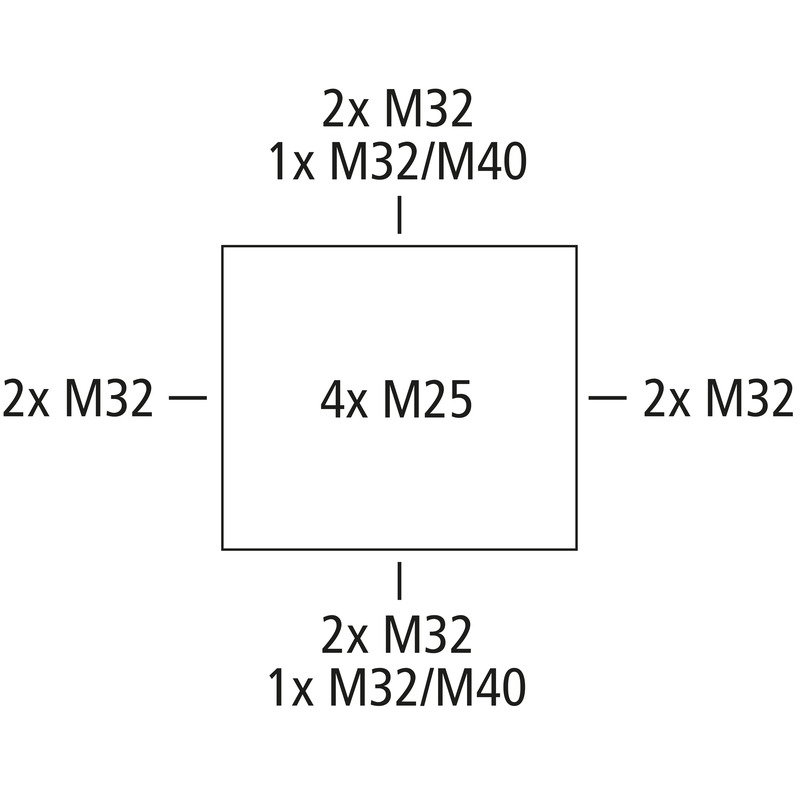

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 16 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stepnippel, M25/M32/M40, Tätningsdiameter 13 - 26,5 mm, (4 Baksida, 10 Sida), Inre fästpunkter, För inomhusinstallation
grå, utan plintar
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 16 mm² |
| Skyddsklass | II |
| Skyddstyp | IP55 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 199 mm |
|---|---|
| Längd | 149 mm |
| Höjd | 77 mm |
| Innerlängd | 140 mm |
| Inre bredd | 190 mm |
| Innerhöjd | 70 mm |
| Vikt | 0.31 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | nej |
| Glödtrådstest | 650 °C (EN 60695-2-11) |
| för tätningsområde min | 13 mm |
|---|---|
| för tätningsområde max | 26.5 mm |
| Monteringstyp | Vägg-/takmontering |
| Slagtålighet | IK07 |
| förseglingsbar | nej |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902940073 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 8 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339563 |
|---|---|
| Bredd | 0.437 m |
| Vikt | 2.7 kg |
| Höjd | 0.212 m |
| Mängd | 8 delar |
| Djup | 0.317 m |
| EAN / GTIN | 4013902339570 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 136.82 kg |
| Höjd | 1.85 m |
| Mängd | 384 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902940073 |
|---|---|
| Bredd | 0.199 m |
| Vikt | 0.31 kg |
| Höjd | 0.077 m |
| Mängd | 1 delar |
| Djup | 0.149 m |
Återge text
(32699001.TXT 734 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
Kombiset
KS M25
Produktnummer 19202501
Gängans längd 19 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Kombiset
KS M25-gro
Produktnummer 19202601
Gängans längd 22 mm
Kombiset för anslutning av kapslingar med metriska införingar, polystyrol, grå, komplett med...
Montageplatta
TK MPI-1811
Produktnummer 19500601
TK PS / TK PC 1811
Montageplatta i isolermaterial inkl. montageskruv och distanser
Standardskena
NS 35-106
Produktnummer 19810601
för TK 1309, TK 1313 och Abox/Abox-i 100, längd 106 mm
Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar
Standardskena
NS 35-144
Produktnummer 19814401
TK PS/PC 1809/1811/1813/1818/2518
Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar

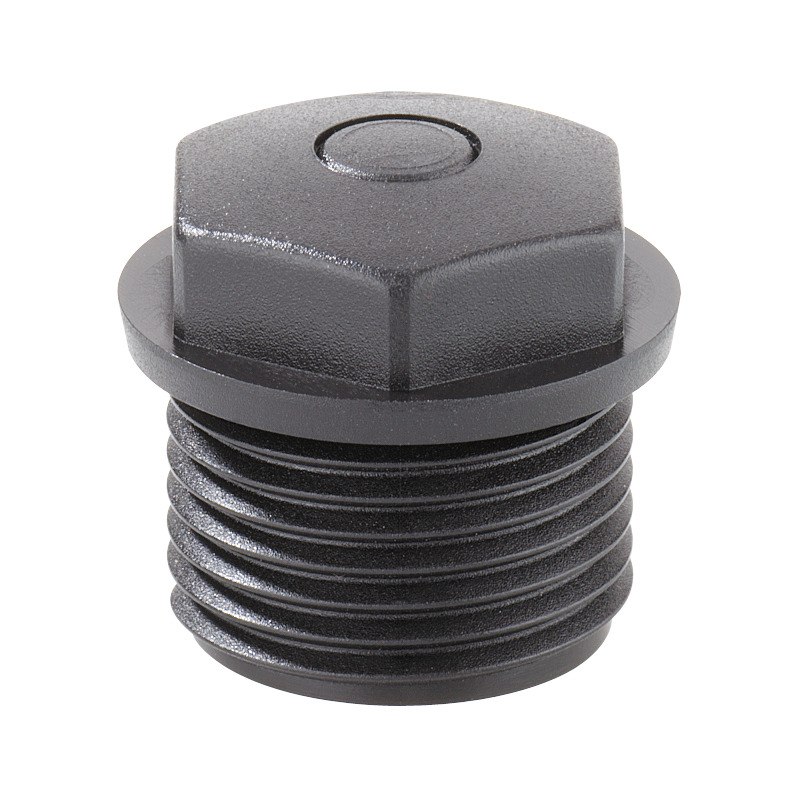

Strypnippel
WST M25/sw
Produktnummer 20302501
Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm
Strypnippel IP54, svart

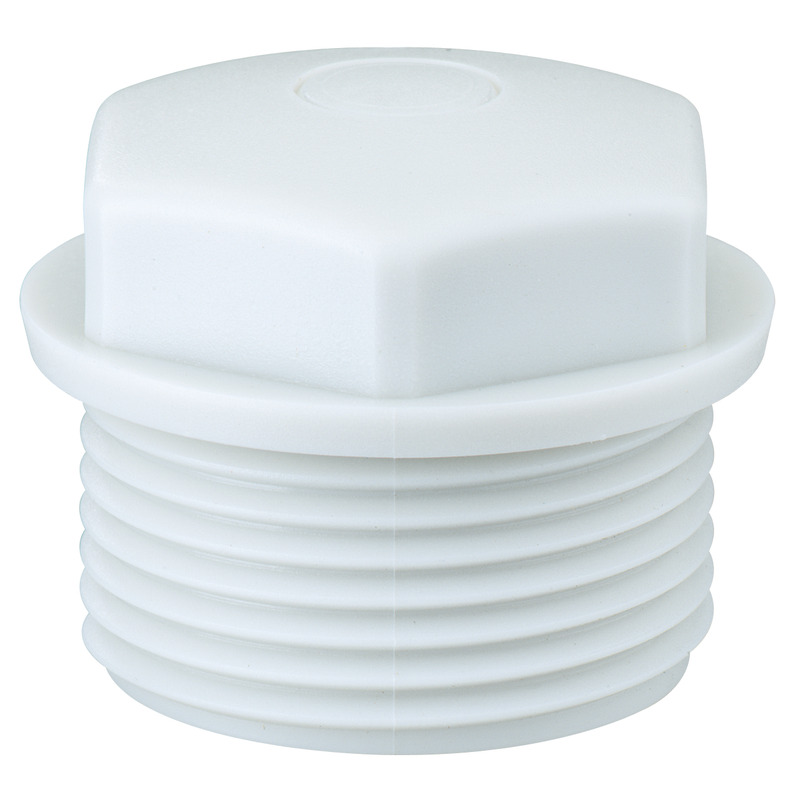

Strypnippel
WST M25
Produktnummer 20342501
Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm
Strypnippel IP54
Strypnippel
WST M40
Produktnummer 20344001
Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm
Strypnippel IP54

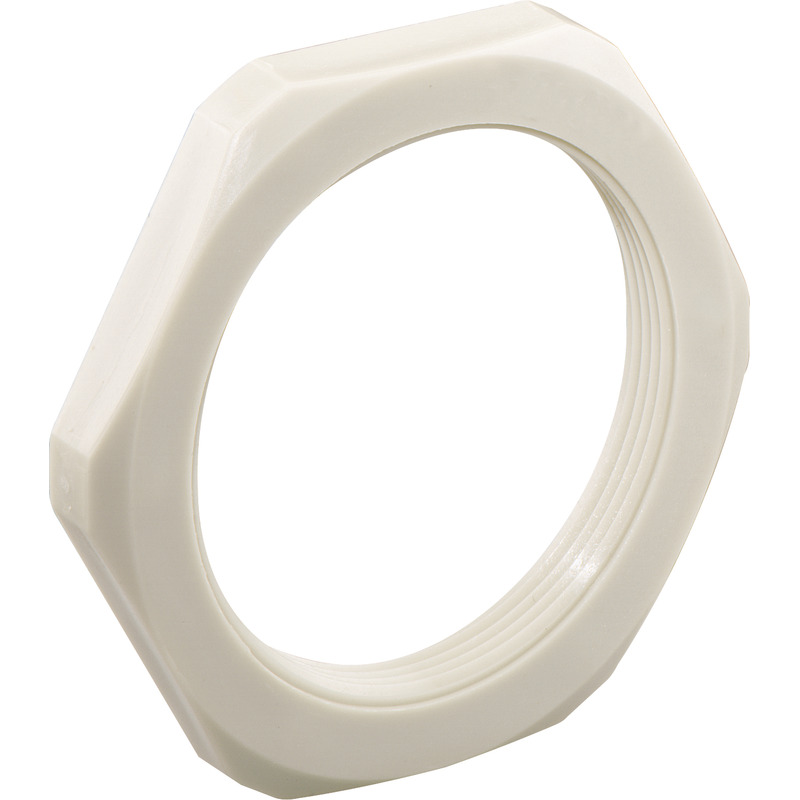

Kontramutter
GMU PA M25
Produktnummer 20842501
Gänga M25x1,5
Kontramutter för metrisk strypnippel och kabelförskruvningar, polyamid
Kontramutter
GMU PA M40
Produktnummer 20844001
Gänga M40x1,5
Kontramutter för metrisk strypnippel och kabelförskruvningar, polyamid

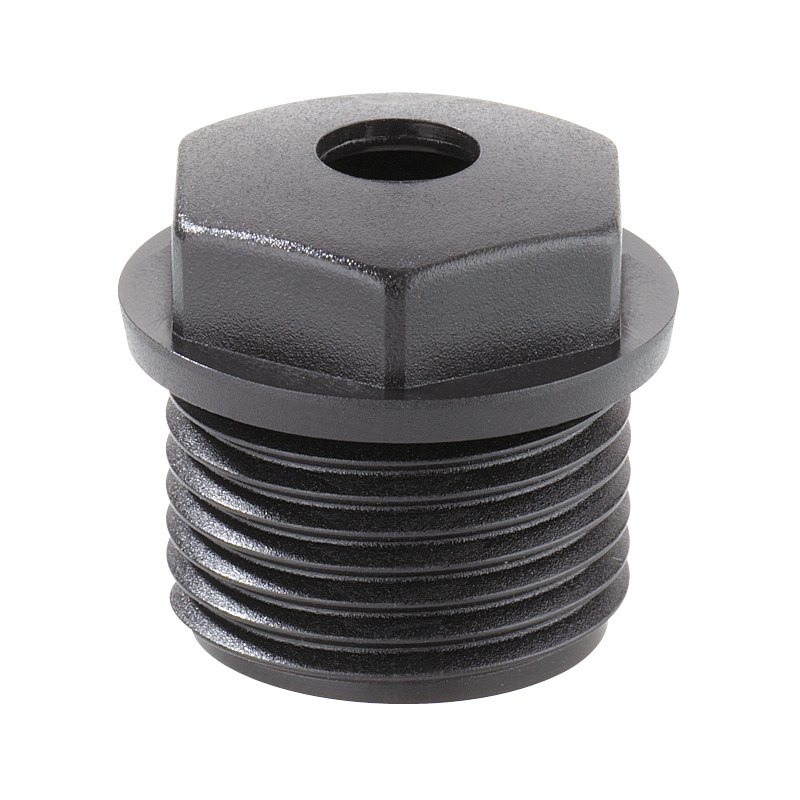

Strypnippel
WNI M25/sw
Produktnummer 21302501
Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm
Strypnippel IP54 öppen, svart

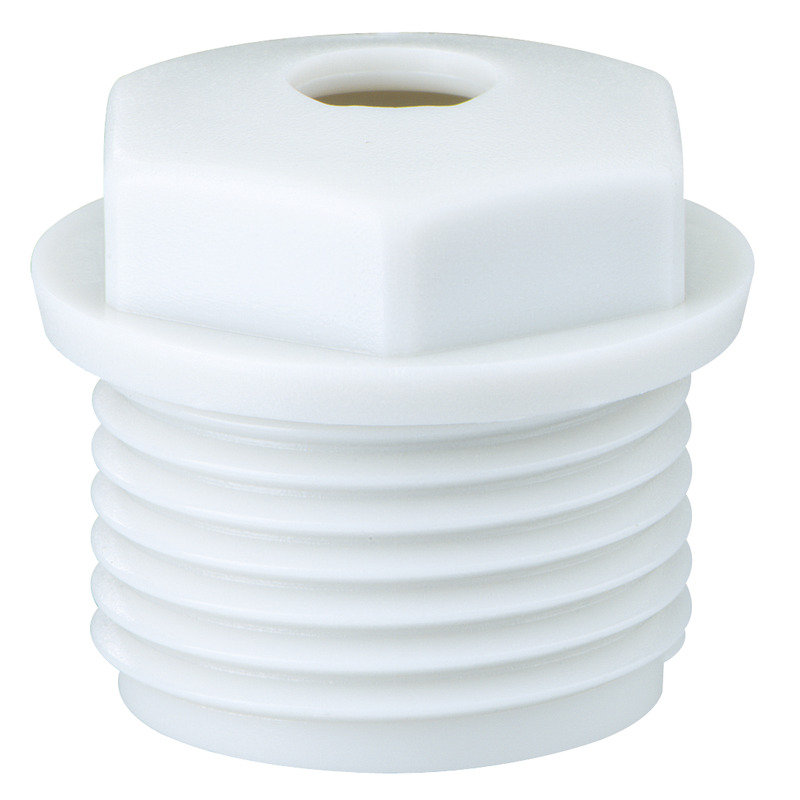

Strypnippel
WNI M25
Produktnummer 21342501
Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm
Strypnippel IP54 öppen

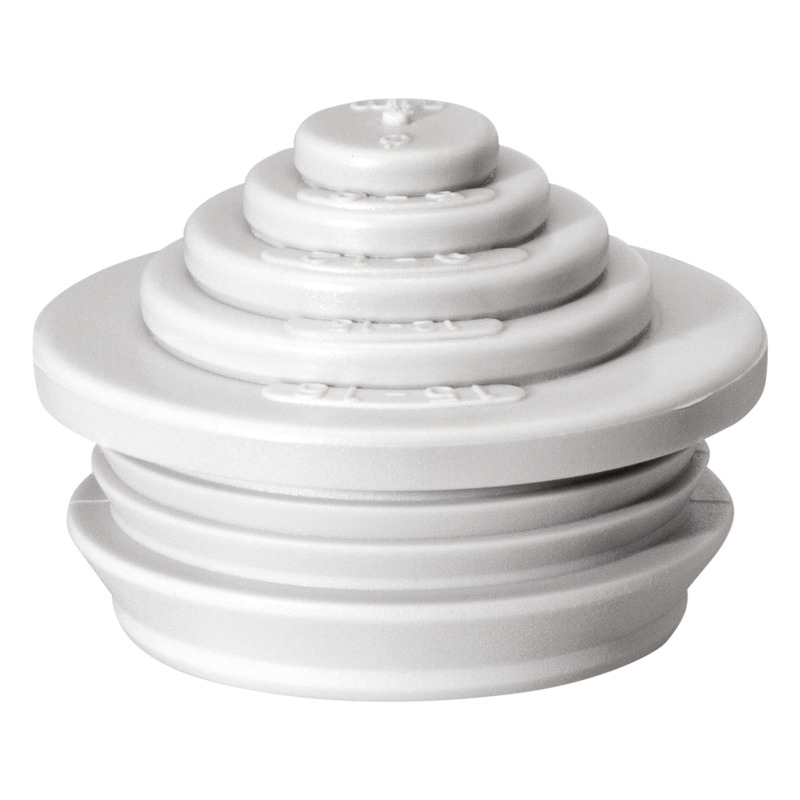

Stepnippel
SNI M25
Produktnummer 21642501
Tätningsdiameter 5 - 21 mm
Stegnippel IP55
Stepnippel
SNI M40
Produktnummer 21644001
Tätningsdiameter 13 - 34 mm
Stegnippel IP55
Kabelförskruvning
KVR M25-MGM/sw
Produktnummer 22702501
Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
Kabelförskruvning
KVR M40-MGM/sw
Produktnummer 22704001
Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart
Kabelförskruvning
KVR M25-MGM
Produktnummer 22742501
Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning
KVR M40-MGM
Produktnummer 22744001
Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

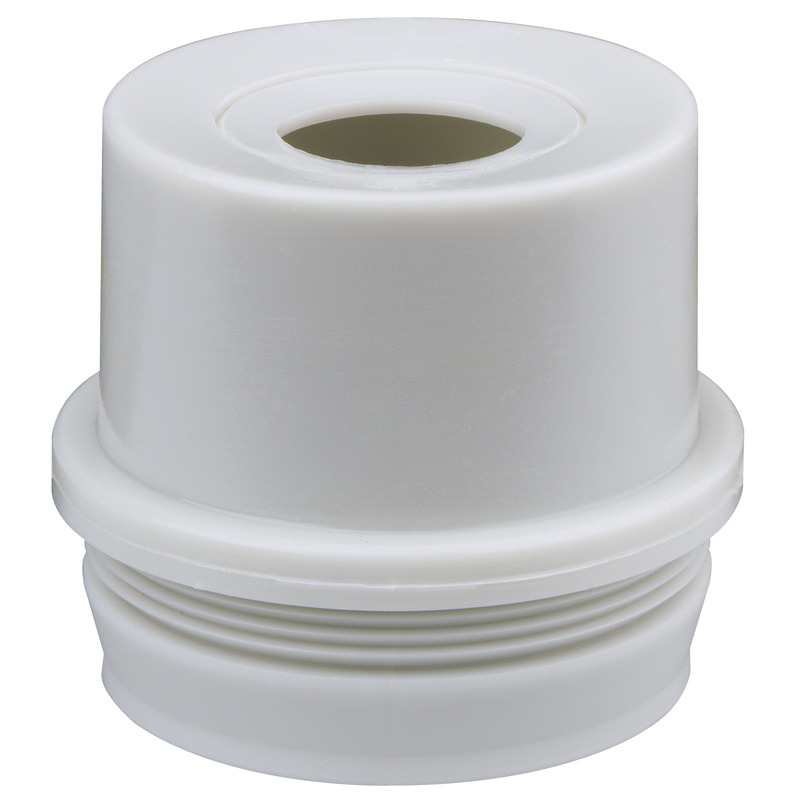

Anslutningsstuds
AST M25
Produktnummer 23042501
Tätningsdiameter 9 - 18,5 mm
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Anslutningsstuds
AST M40
Produktnummer 23044001
Tätningsdiameter 17 - 30 mm
Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

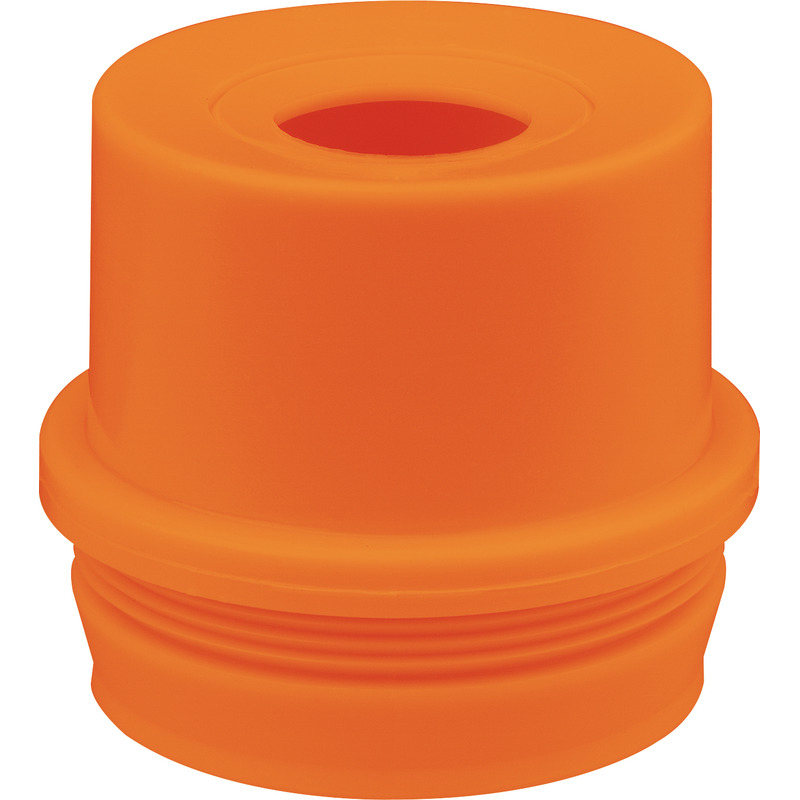

Anslutningsstuds
AST M25/or
Produktnummer 23062501
Tätningsdiameter 9 - 18 mm
Anslutningsstuds IP 54 orange
Anslutningsstuds
AST M40/or
Produktnummer 23064001
Tätningsdiameter 17 - 30 mm
Anslutningsstuds IP 54 orange

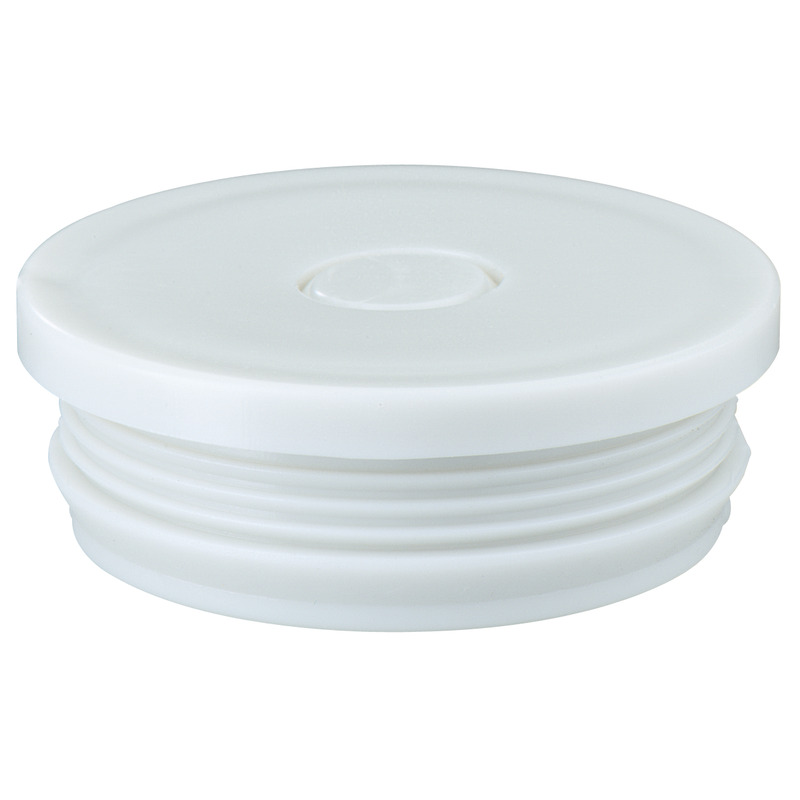

Tätningsplugg
VST M25
Produktnummer 23142501
Tätningsdiameter 9 - 16 mm
Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Tätningsplugg
VST M40
Produktnummer 23144001
Tätningsdiameter 17 - 30 mm
Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...
Tätningsplugg
VST M25/or
Produktnummer 23162501
Tätningspluggar med stängda tätningsmembran. Krävs om DAL 1/DAL 2 ska kombineras efter varandra, för...
Tätningsplugg
VST M40/or
Produktnummer 23164001
Tätningspluggar med stängda tätningsmembran. Krävs om DAL 1/DAL 2 ska kombineras efter varandra, för...

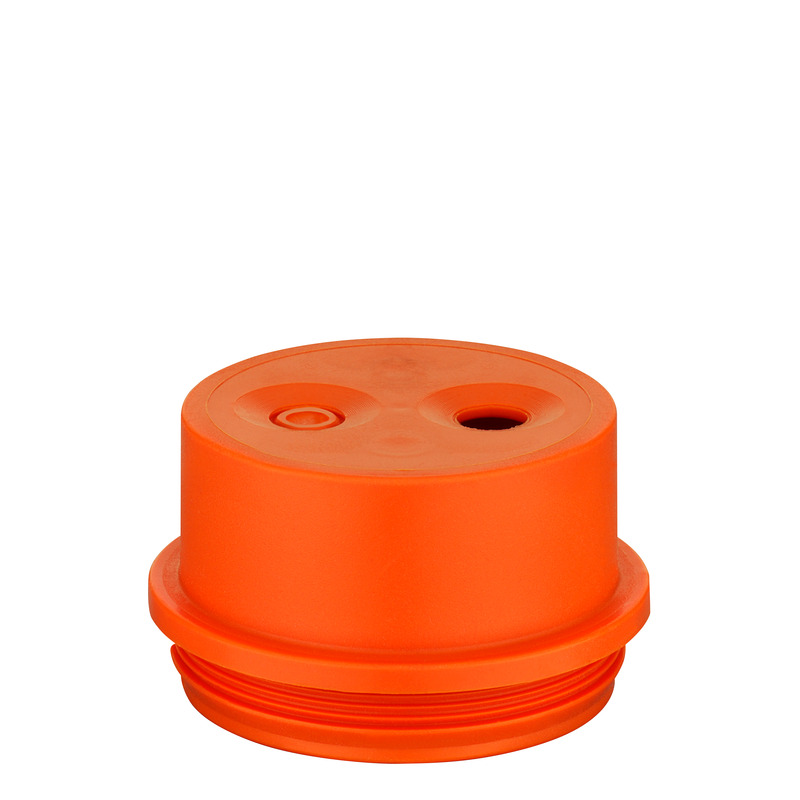

Anslutningsstuds
DST M40 or
Produktnummer 23564001
med två tätningsmembran, en av dessa är öppet, orange, för...
Anslutningsstuds IP 54 orange

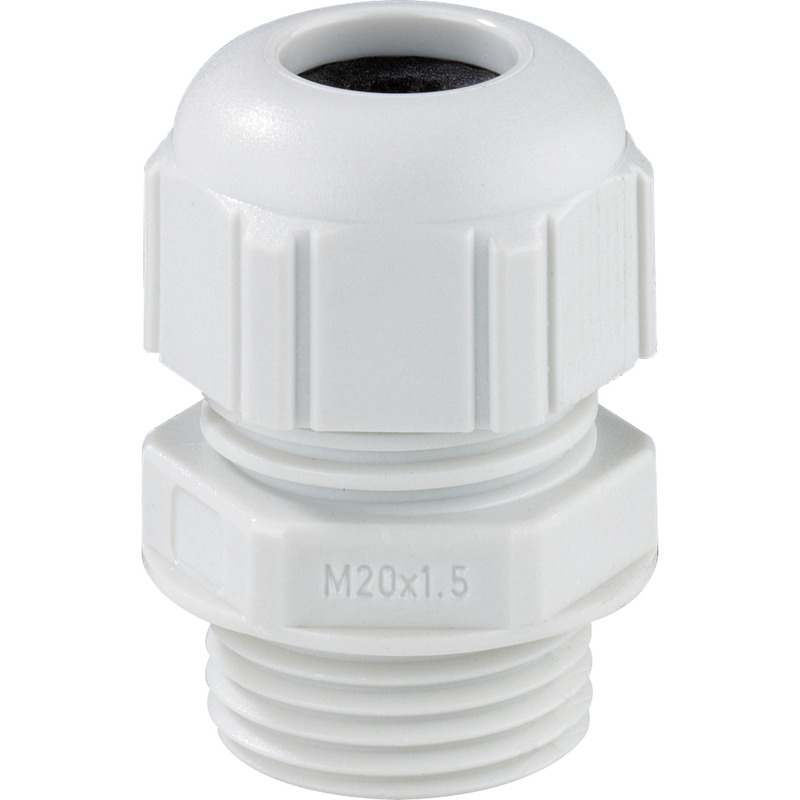

Kabelförskruvning
KVR M25
Produktnummer 24742501
Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, utan kontramutter, grå
Kabelförskruvning
KVR M40
Produktnummer 24744001
Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, utan kontramutter, grå

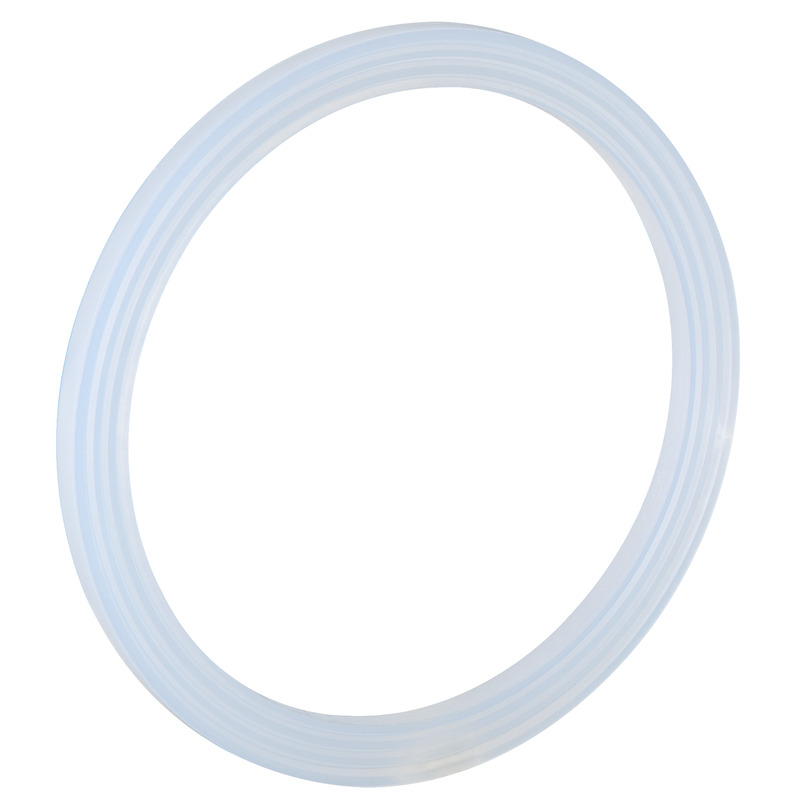

Tätningsring
ADR M25
Produktnummer 24902501
Diameter 25/30mm
Anslsutningsgänga-tätningsring M_ x 1,50 mm för strypnippel och kabelförskruvningar med metrisk...
Tätningsring
ADR M40
Produktnummer 24904001
Diameter 40/45mm
Anslsutningsgänga-tätningsring M_ x 1,50 mm för strypnippel och kabelförskruvningar med metrisk...
Dubbeltätningsmembran
DMS M25/sw
Produktnummer 26002501
Tätningsdiameter 9 - 17 mm
Dubbeltätningsmembran IP66 svart
Dubbeltätningsmembran
DMS M25/w
Produktnummer 26012501
Tätningsdiameter 9 - 17 mm
Dubbeltätningsmembran IP66 vit
Dubbeltätningsmembran
DMS M25
Produktnummer 26042501
Tätningsdiameter 9 - 17 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

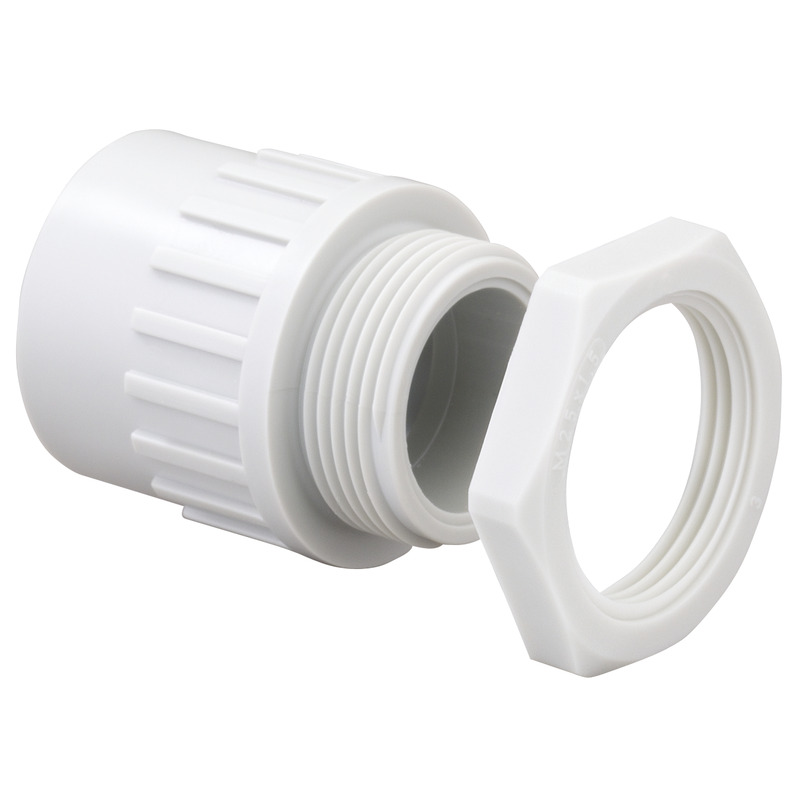

Rörhylsor
RST M25
Produktnummer 28842501
För 25mm rör
Rörstuts för fäste av släta rör, med kontramutter, polystyrol, grå

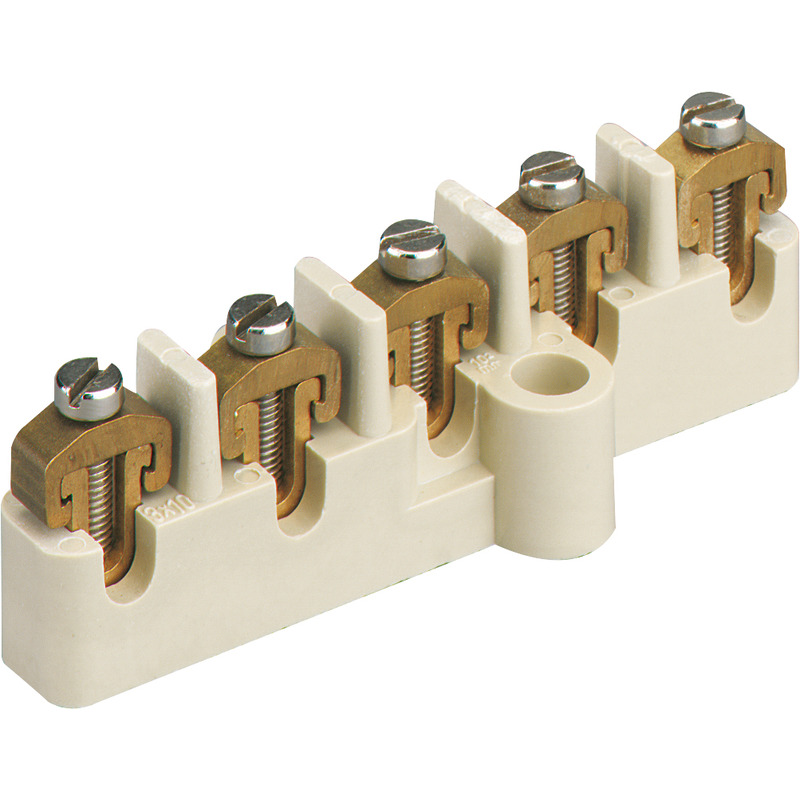

Plintar
