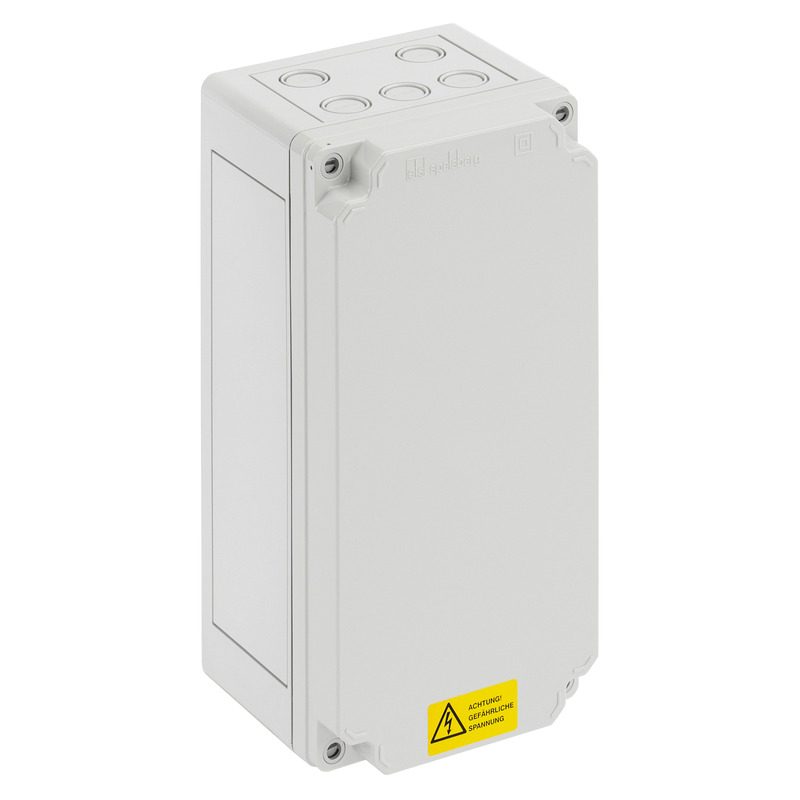

Nätkopplingsdosa, för 230 V växelströmsnät (L-N-PE / L-PEN) enligt VDE-AR-N 4100 (kopplingsdosa inomhus för enfasig anslutning), In=25 A, Imax=63 A, bestyckad med: 1 x NH00 säkringselement, 1 x N-plint, 1 x PE-plint, 1 x PE-N brygga 10 mm², 1 x reservutrymme för 2 ledare
anslutningsplintar tilledning: Radplint (6 - 50 mm² CU, 10 - 50 mm² AL)
anslutningsplintar utmatning: Skarvanslutning (2x 2,5-50mm² CU)
Grått lock
| Nominell driftspänning AC | 400 V |
|---|---|
| Skyddsklass | II |
| Skyddstyp | IP54 |
| UL Type Rating | i.u. |
| Bredd | 150 mm |
|---|---|
| Längd | 300 mm |
| Höjd | 137 mm |
| Vikt | 2.005 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Monteringstyp | Konstruktion |
|---|---|
| Slagtålighet | IK07 |
| Omgivningstemperatur max. | 40 °C |
|---|---|
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902369898 |
|---|---|
| ETIM-klass | EC000248 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Plast |
|---|
| Godkännanden | VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) |
|---|---|
| Godkännanden | VDE (DIN 0660-505) |
| EAN / GTIN | 4013902369898 |
|---|---|
| Bredd | 0.32 m |
| Vikt | 2.3 kg |
| Höjd | 0.192 m |
| Mängd | 1 delar |
| Djup | 0.2 m |
| EAN / GTIN | 4013902369904 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 243 kg |
| Höjd | 1.489 m |
| Mängd | 96 delar |
| Djup | 1.2 m |
Återge text
(59301301.TXT 914 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
Upphöjd plint 1-polig, 4x16 mm²
PVK 416
Produktnummer 59341601
Potential multi-plint, med 4 skruvbara klämpunkter 6 - 16 mm² CU

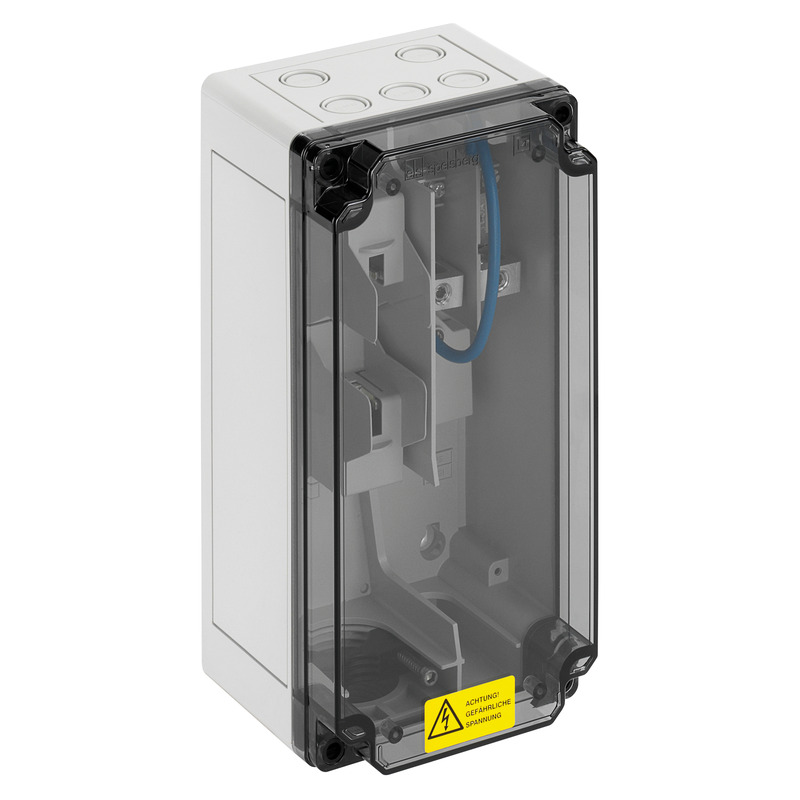

Kopplingsdosa för litet kabelhus
