Tomkapsling, med skyddsklass IP65, Plast, Certifierad enligt DLG (Amoniakresistent), Ui=1000V AC, Ui=1500V DC, För AK 14-56, för utbyggnad av standardskenor eller montageplattor

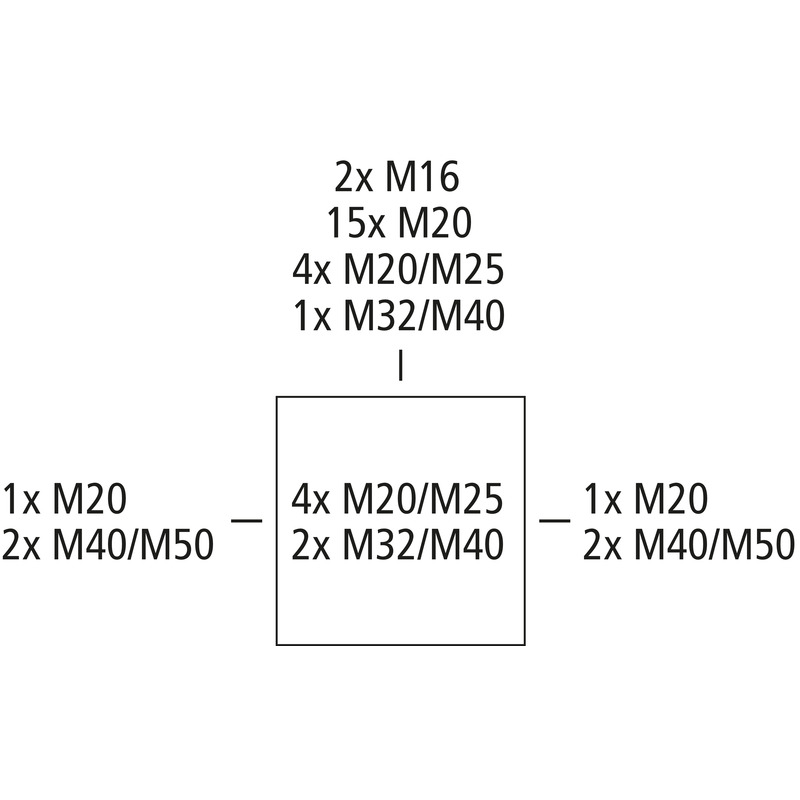

Kapsling: Plast, grå, Lock: Polykarbonat, transparent, Ovansida metriska förpräglingar för universiella kabelgenomföringar. Bestyckad med dubbelmembrantätningar DMS M20
Inkl.:
Dubbeltätningsmembran: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Tätningsplugg, Skydd- och textetiketter
| Nominell driftspänning AC | 400 V |
|---|---|
| Nominell isolationsspänning AC | 1000 V |
| Nominell isolationsspänning DC | 1500 V |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | transparent |
| Bredd | 315 mm |
|---|---|
| Längd | 300 mm |
| Höjd | 147 mm |
| Innerlängd | 310 mm |
| Inre bredd | 295 mm |
| Vikt | 1.607 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Monteringstyp | Puts |
|---|---|
| Slagtålighet | IK08 |
| Flänsvariant | ja |
| Typ av överdel | Skydd |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902575619 |
|---|---|
| ETIM-klass | EC000058 |
| Tulltariffnummer | 85389099 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Plast |
|---|---|
| Material överdel | Polykarbonat |
| Godkännanden | DLG (Amoniakresistent) |
|---|
| EAN / GTIN | 4013902575619 |
|---|---|
| Bredd | 0.314 m |
| Vikt | 2.72 kg |
| Höjd | 0.185 m |
| Mängd | 1 delar |
| Djup | 0.335 m |
| EAN / GTIN | 4013902575626 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 190.4 kg |
| Höjd | 1.715 m |
| Mängd | 70 delar |
| Djup | 1.2 m |
Återge text
(73331101.TXT 884 B)
Logga in för att ladda ner anbudstexter.
CAD-data
(Ladda ner 3D-CAD-data)
Logga in för att ladda ner anbudstexter.
