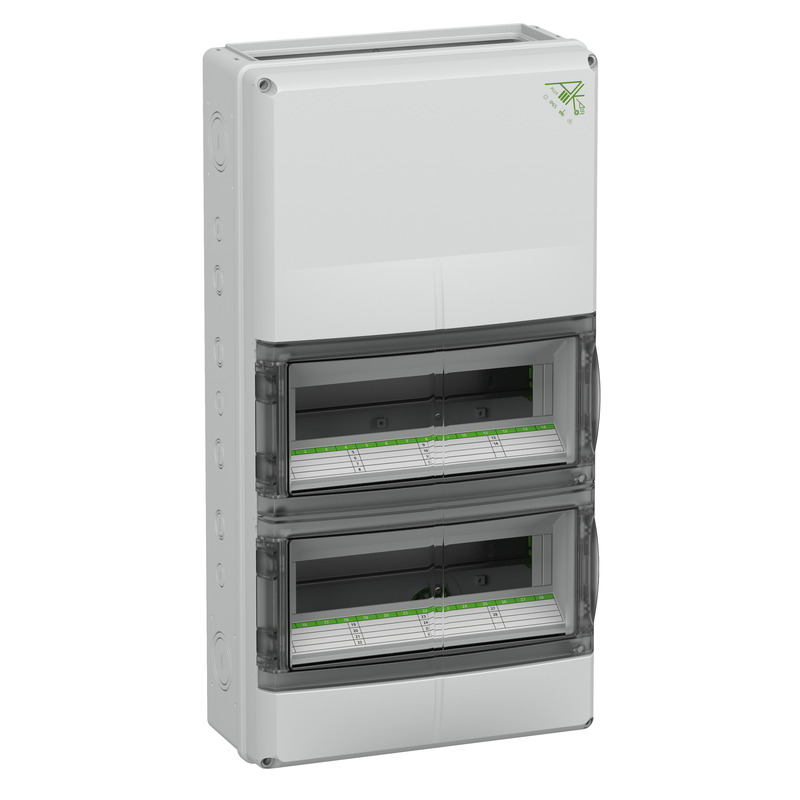

#73372801 | E-nummer: 2200959 | Dimensioner: 315 x 600 x 155 mm

normkapsling

AK-F 28 Plus

läs mer

Anpassa

Kom ihåg produkt

Beskrivning

normkapsling, med skyddsklass IP65, 2 Rader, 28 Tillgängliga moduler, Flänstyp, med integrerade ventilationselement för att eliminera kondensbildning, Märkspänning: 400V AC, Isolationsspänning: 1000V AC, 1500V DC, Certifierad enligt VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Amoniakresistent), Ovansida och undersida med flänsöppningar för kombination av AK-F kapslingar, för installation i industri och oskyddade utomhusområden

med extra kopplingsutrymme, 35mm standardskena, exkl. PE/N plint

Inkl.:
Dubbeltätningsmembran: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Tätningsplugg, Skydd- och textetiketter

Highlights

Säker - Tack vare den höga skyddsklassen IP65 och det robusta, halogenfria utförandet garanteras en säker drift även vid hårda industriella omgivningsvillkor.

Tekniska data

Elektriska egenskaper

Nominell driftspänning AC	400 V
Nominell isolationsspänning AC	1000 V
Nominell isolationsspänning DC	1500 V
Skyddsklass	II
Skyddstyp	IP65
ventilerad	ja
Antal rader	2
Antal delningsenheter	28
Antal delningsenheter per rad	14
med ytterligare installationsutrymme	ja

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	315 mm
Längd	600 mm
Höjd	155 mm
Innerlängd	580 mm
Inre bredd	295 mm
Innerhöjd	101 mm
Vikt	4.388 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest	960 °C (EN 60695-2-11)

Mekaniska egenskaper (AG)

Monteringstyp	Konstruktion
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Flänsvariant	ja
Staplingsbar	ja

Miljöförhållanden

max. relativ luftfuktighet 25 °C	90 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902515547
ETIM-klass	EC000214
Tulltariffnummer	85389099
Minsta beställningsmängd	1

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt
Material fönsterlucka	Polykarbonat

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Godkännanden	UL-EU (EN 62208)
Godkännanden	UL-EU (EN 61439-1/-2)
Godkännanden	UL-EU (EN 61439-1/-3)
Godkännanden	UL-EU (EN 61439-1 & EN IEC 61439-7)
Godkännanden	DLG (Amoniakresistent)

Logistiska data

Kartong

EAN / GTIN	4013902515547
Bredd	0.614 m
Vikt	4.388 kg
Höjd	0.185 m
Mängd	1 delar
Djup	0.335 m

Palett

EAN / GTIN	4013902515554
Bredd	0.8 m
Vikt	218.84 kg
Höjd	1.82 m
Mängd	40 delar
Djup	1.2 m
