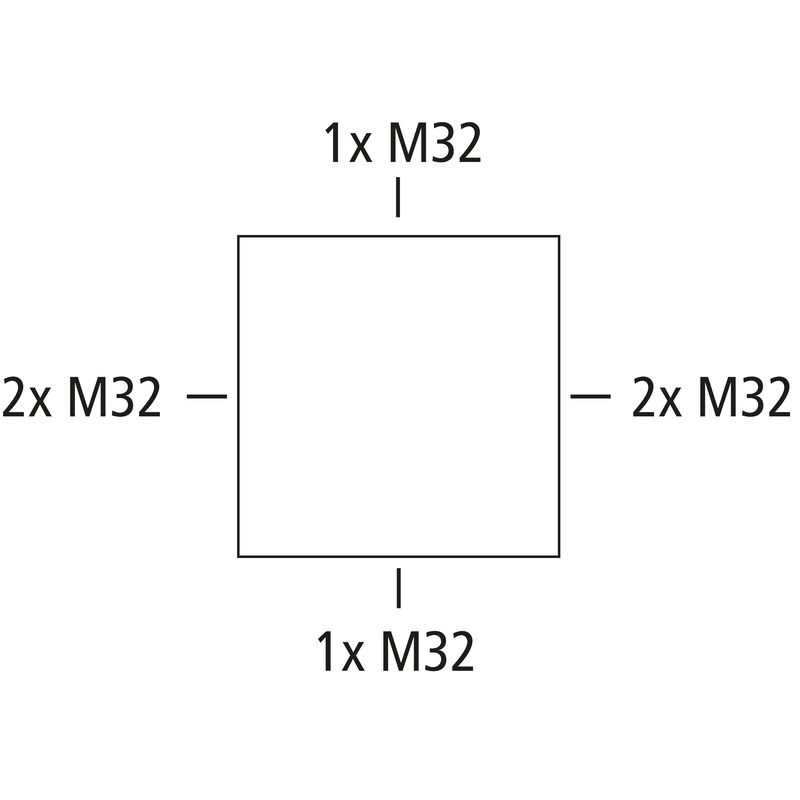

Kopplingsdosa, Kopplingsdosa, med skyddsklass IP54, Nominell ledningsarea 10 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M32, (7 Sida), Inre fästpunkter, För inomhusinstallation
grå, med skruvplint, 5 polig - 10 mm² (5 x 4² / 4 x 6² / 3 x 10²)
Inkl.:
4 Anslutningsstuds IP54 M32 Tätningsdiameter 13 - 23 mm, 1 Tätningsplugg M32, 1 Plomberings set
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP54 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 115 mm |
|---|---|
| Längd | 115 mm |
| Höjd | 66 mm |
| Vikt | 0.449 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest | 960 °C (EN 60695-2-11) |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK05 |
| förseglingsbar | nej |
| Omslagsskruvens vridmoment | 1.8 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902040247 |
|---|---|
| ETIM-klass | EC002600 |
| Tulltariffnummer | 85369095 |
| Minsta beställningsmängd | 1 |
| Material nederdel | Härdplast |
|---|---|
| Material överdel | Härdplast |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Stål |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902312634 |
|---|---|
| Bredd | 0.365 m |
| Vikt | 9.423 kg |
| Höjd | 0.265 m |
| Mängd | 20 delar |
| Djup | 0.255 m |
| EAN / GTIN | 4013902312641 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 526.842 kg |
| Höjd | 1.72 m |
| Mängd | 1080 delar |
| Djup | 1.2 m |
| EAN / GTIN | 4013902040247 |
|---|---|
| Bredd | 0.115 m |
| Vikt | 0.449 kg |
| Höjd | 0.066 m |
| Mängd | 1 delar |
| Djup | 0.115 m |
