Rapid-Box

Kontakta oklippta ledare upp till 50 mm²

Lösningen för säker koppling av okapade ledare upp till 50 mm² (Cu) i tunnlar.

I tunnlar, industrihallar eller höghus kommer många kilometer kablar ihop. Här är det särskilt ekonomiskt om du kan avgrena el på långa sträckor bekvämt och säkert, till exempel för uttag eller ljus.

Med Rapid-Box från Spelsberg är det nu möjligt både snabbt och säkert.

Om du vill koppla kablar för att ge ström till en mängd olika applikationer, så betydde det tidigare ganska mycket arbete – speciellt om regler gjorde så att installation av ytterligare komponenter krävdes senare. Med nya Rapid-Box från Spelsberg är nu sådant arbete möjligt både snabbt och ekonomiskt. Det nya kapslingssystemet har utvecklats speciellt för säker koppling av okapade ledare upp till 50 mm² (Cu).

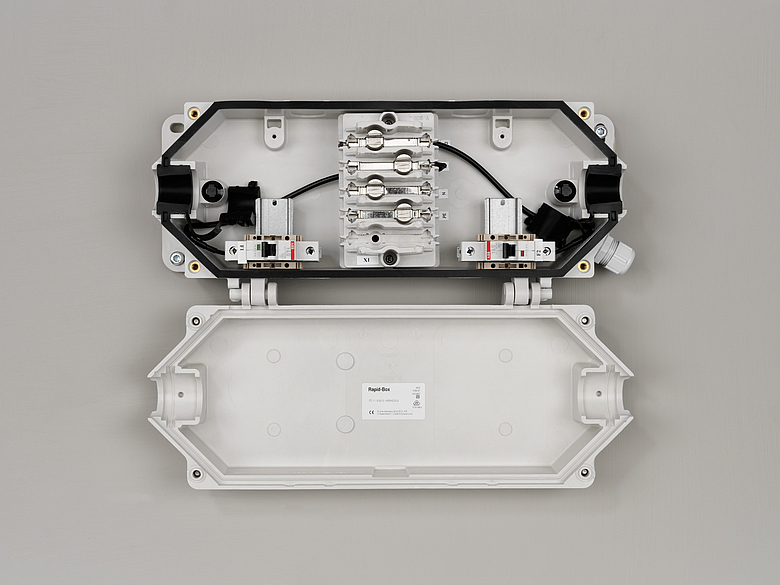

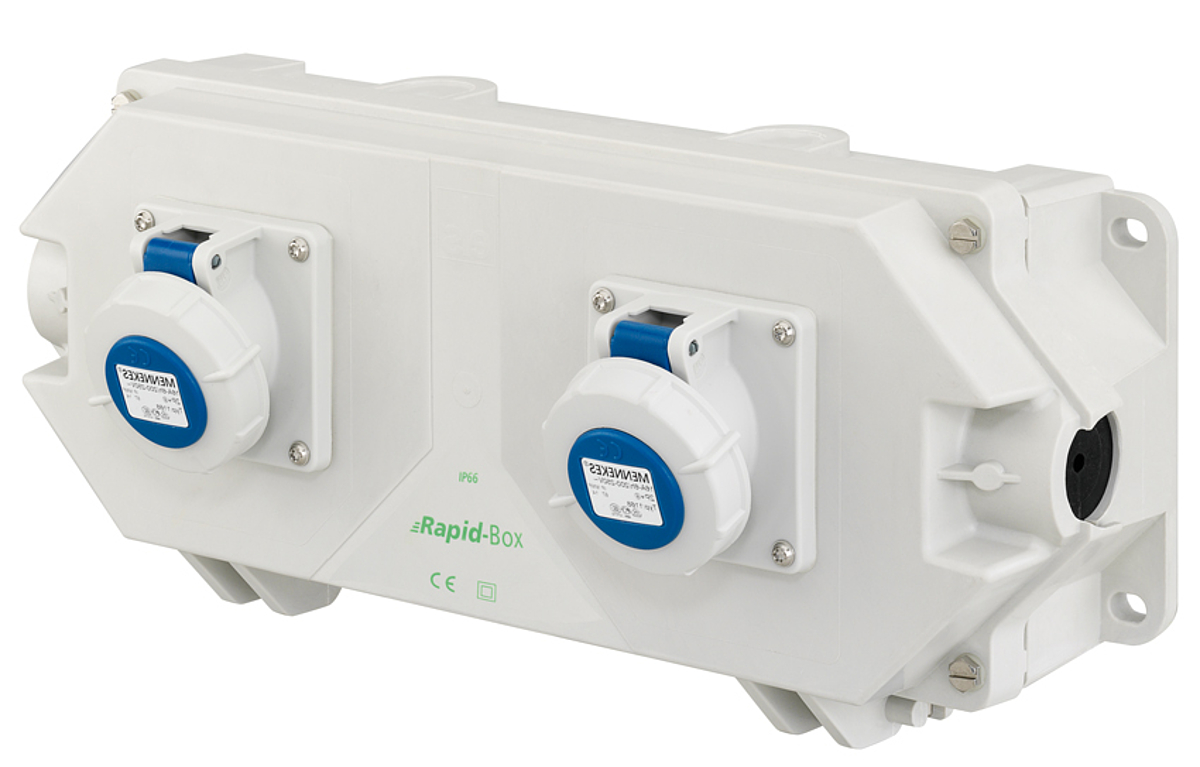

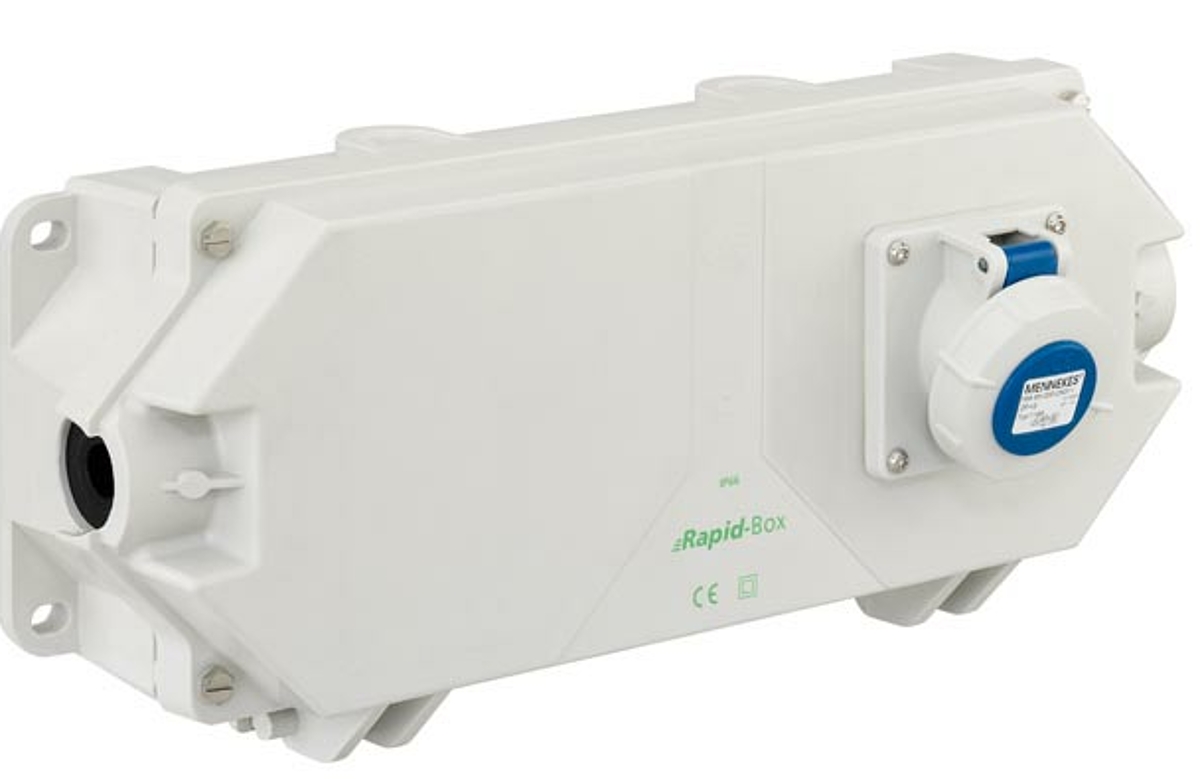

Rapid-Box kopplingsdosa för okapade ledare

Fördelar

Borttagbart lock

Variabel montering av locket

Användning i korrosiva miljöer

Låga utsläpp i händelse av brand "Low Smoke"

Europacertifierat enligt EN 61439 (kopplingsutrustningar)

Europacertifierat enligt EN 1363

För Tyskland enligt DIN 4102-2 (brandbeständighetstest)

Kontakt av okapade ledare upp till 50 mm² Cu, även efteråt

Underhållsfri kontakt med hjälp av fjädring och dragfjäderplint

Mycket hållbara och UV-resistenta kapslingsmaterial

Montering med yttre fästning möjlig även vid stängt lock

Huvudklämman kan också användas som en anslutningsklämma för två skurna ledare

Lock och lockskruvar kan inte tappas

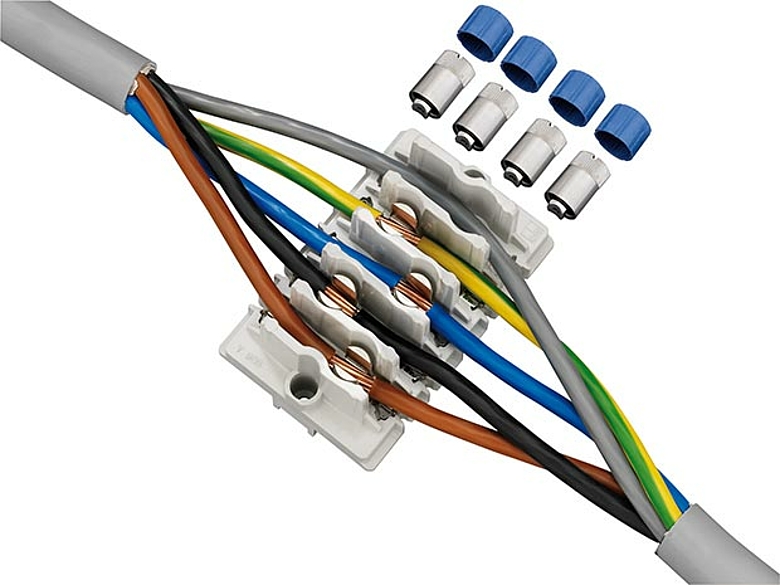

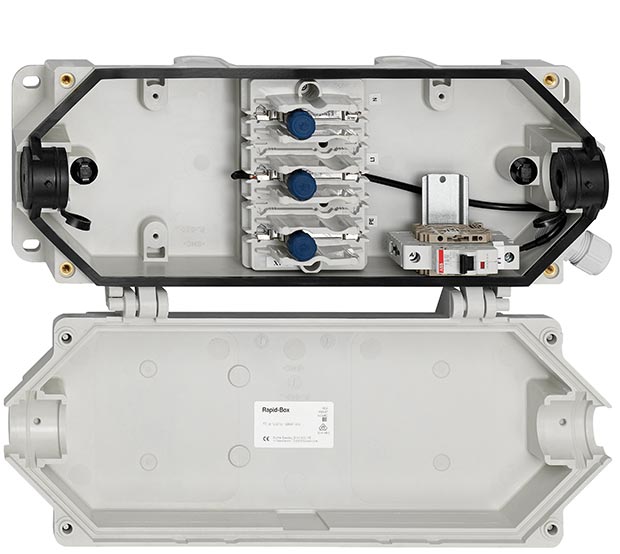

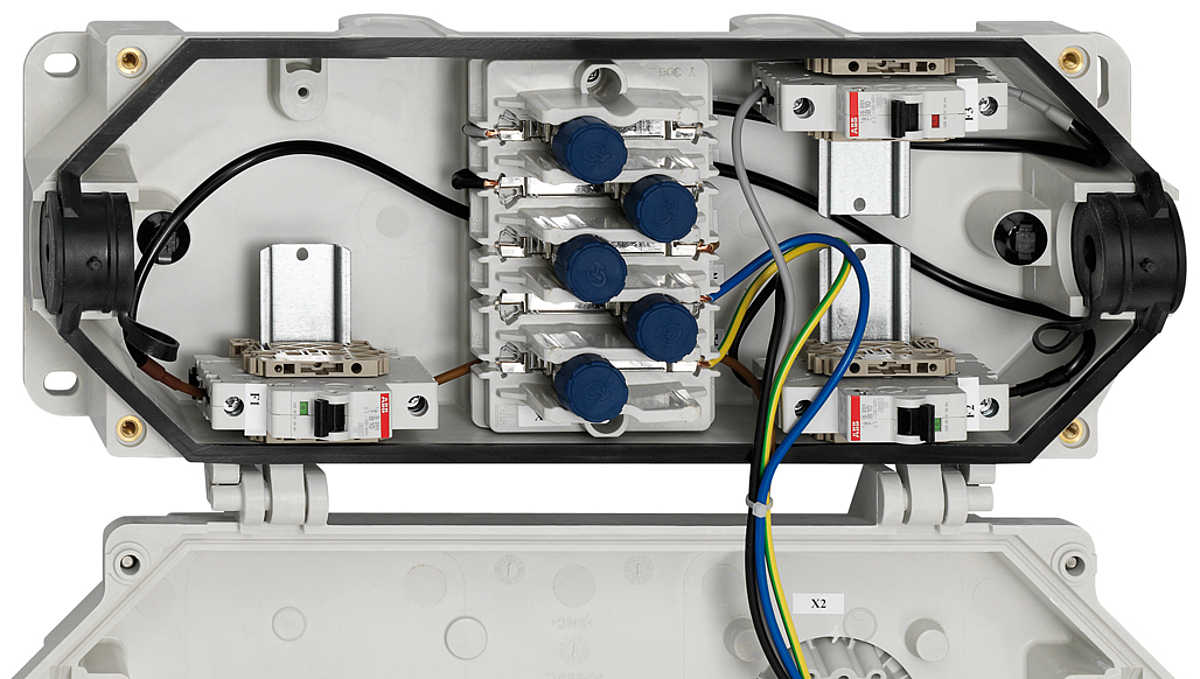

Anslutningsklämma

Variabel klämkonstruktion 2 - 5-polig

Underhållsfri, upphöjd kopplingsplint

Fjäderbelastad hylsmutter för underhållsfri genomledning

Fjäderklämma för förgreningen

Plintvarianter för standard- och funktionsintegritetsutföranden

Lock

Anslutning av plint med fästrem med hjälp av cylinderskruv

Lock variabelt utrustningsbart

Lock och lockskruvar kan inte tappas

Borttagbart lock

Fast anslag för att säkerställa det nödvändiga kontakttrycket på tätningen

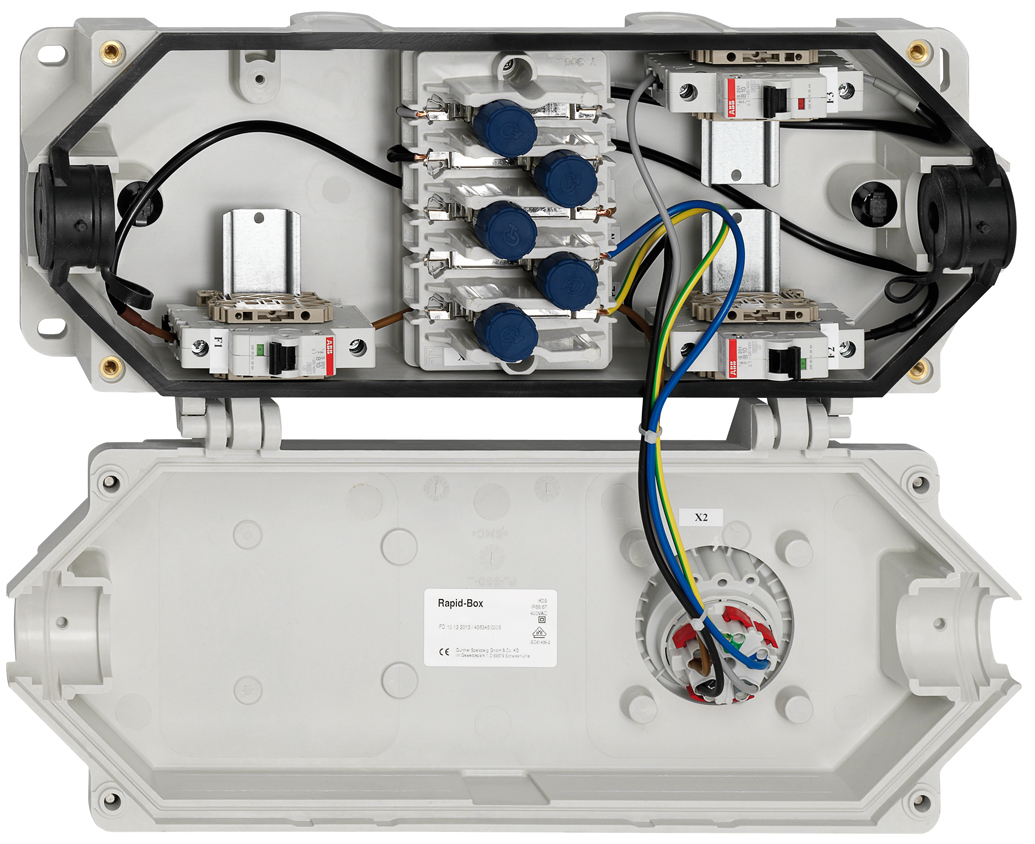

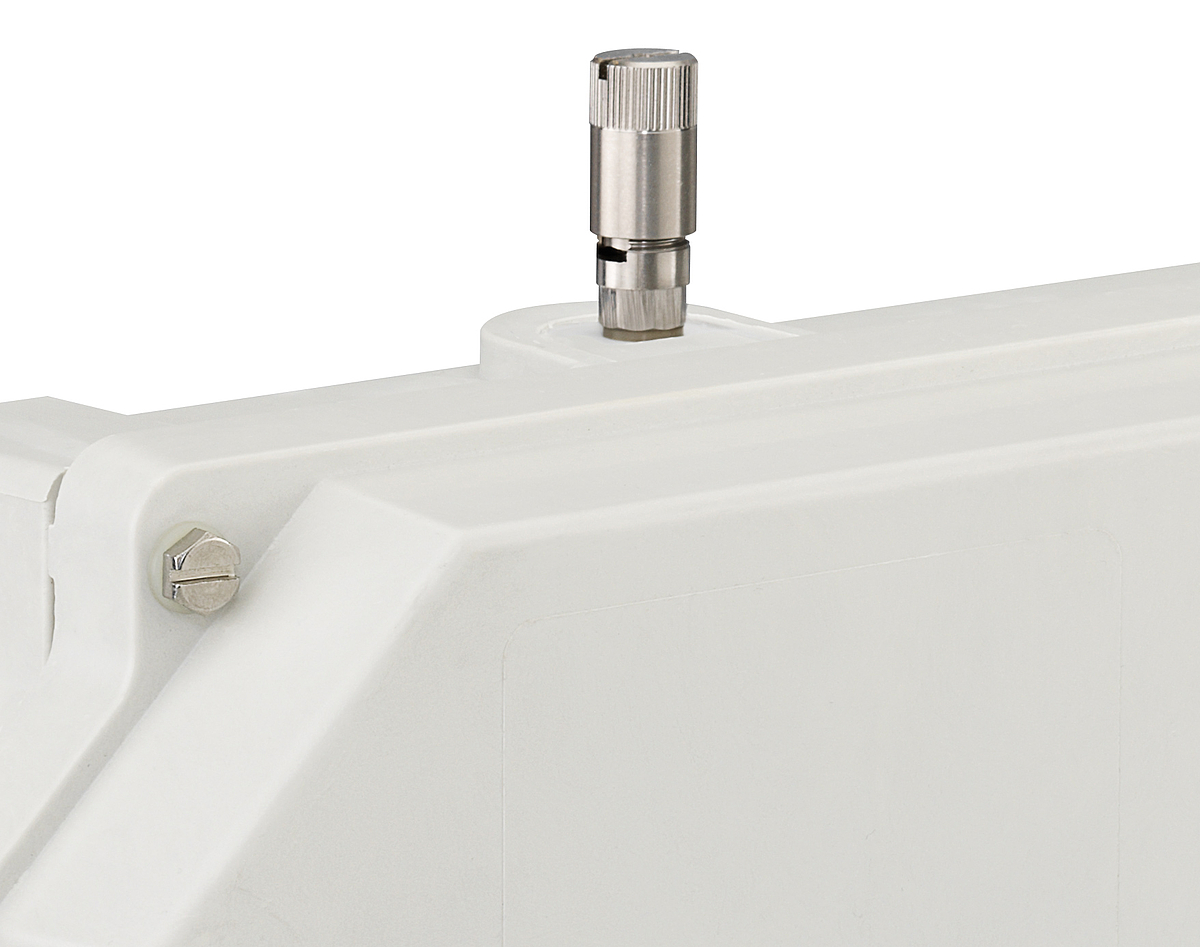

Tillval extern jord

Funktionerna i varje variant med en extern jord genom montering av en PE-kontakt vid kapslingen möjligt

Ledande anslutning mellan yttre och inre område

Skyddsklass I

Jordning av alla metalliska delar inuti kapslingen genom kontakt med yttre PE-kontakt

t.ex. monteringsskena: Anslutning av PE-kontakt med NS av skyddsledar-radplint

Genom extern jordkontakt behövs inte kontakt till en skyddsledning i plinten

Monteringsanvisning

Tak-, vägg- och kabelbricksmontering

Vertikal och horisontell riktning

Förenklad ledningsmontering vid installationen

Snabbare, enklare, tids- och kostnadsbesparande anslutning (15 min/dosa)

Senare anslutning av ledare utan att behöva skära

Installationsanvisningarna för nedladdning

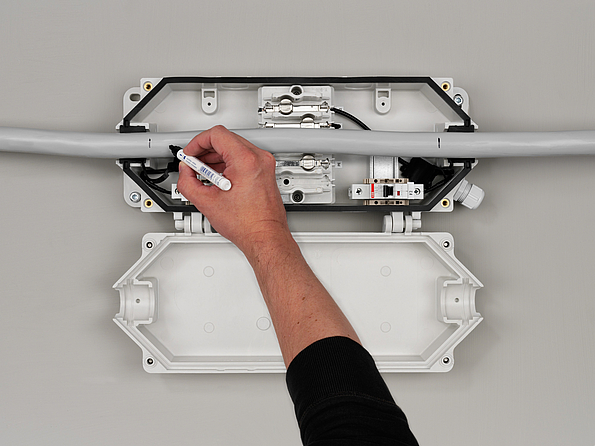

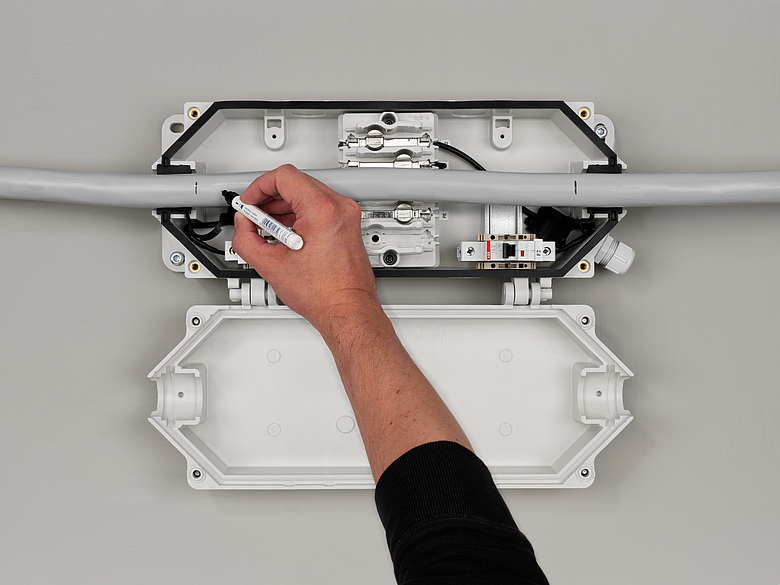

03-Märkning — Skala ca 340 mm av ledningen

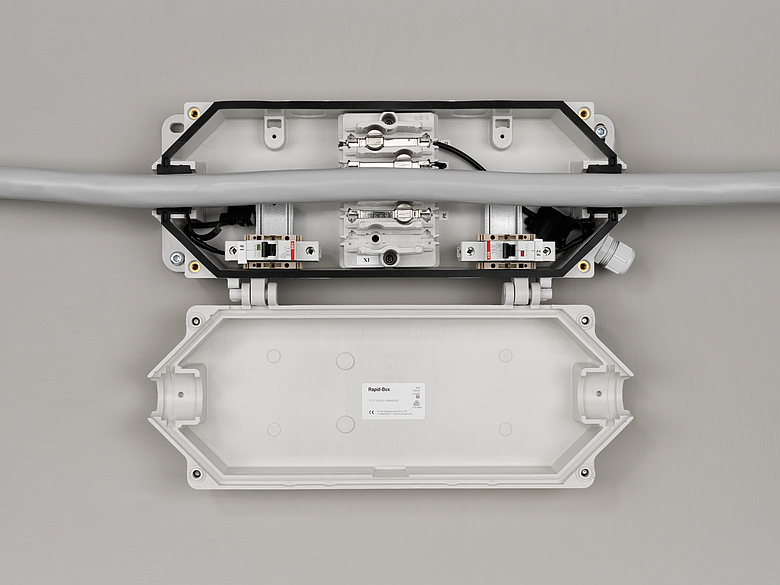

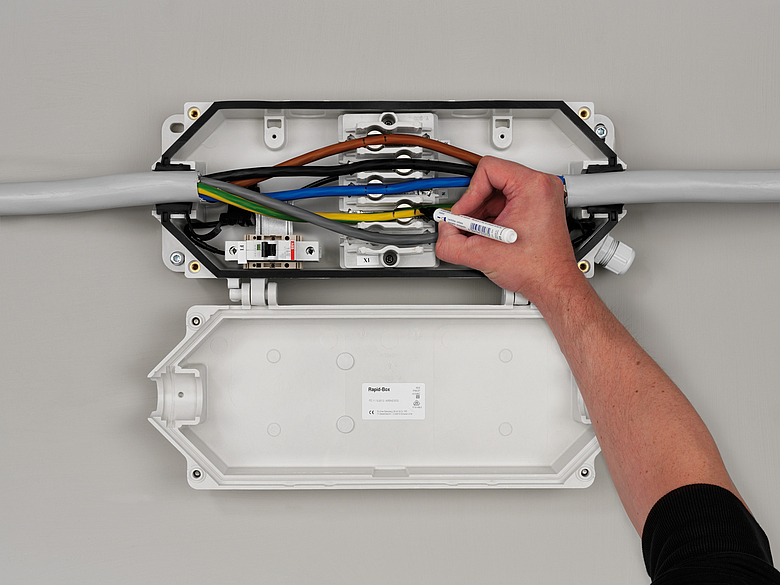

06-Böjning — Individuella trådar böjs och positioneras i avsedda klamrar i plinten

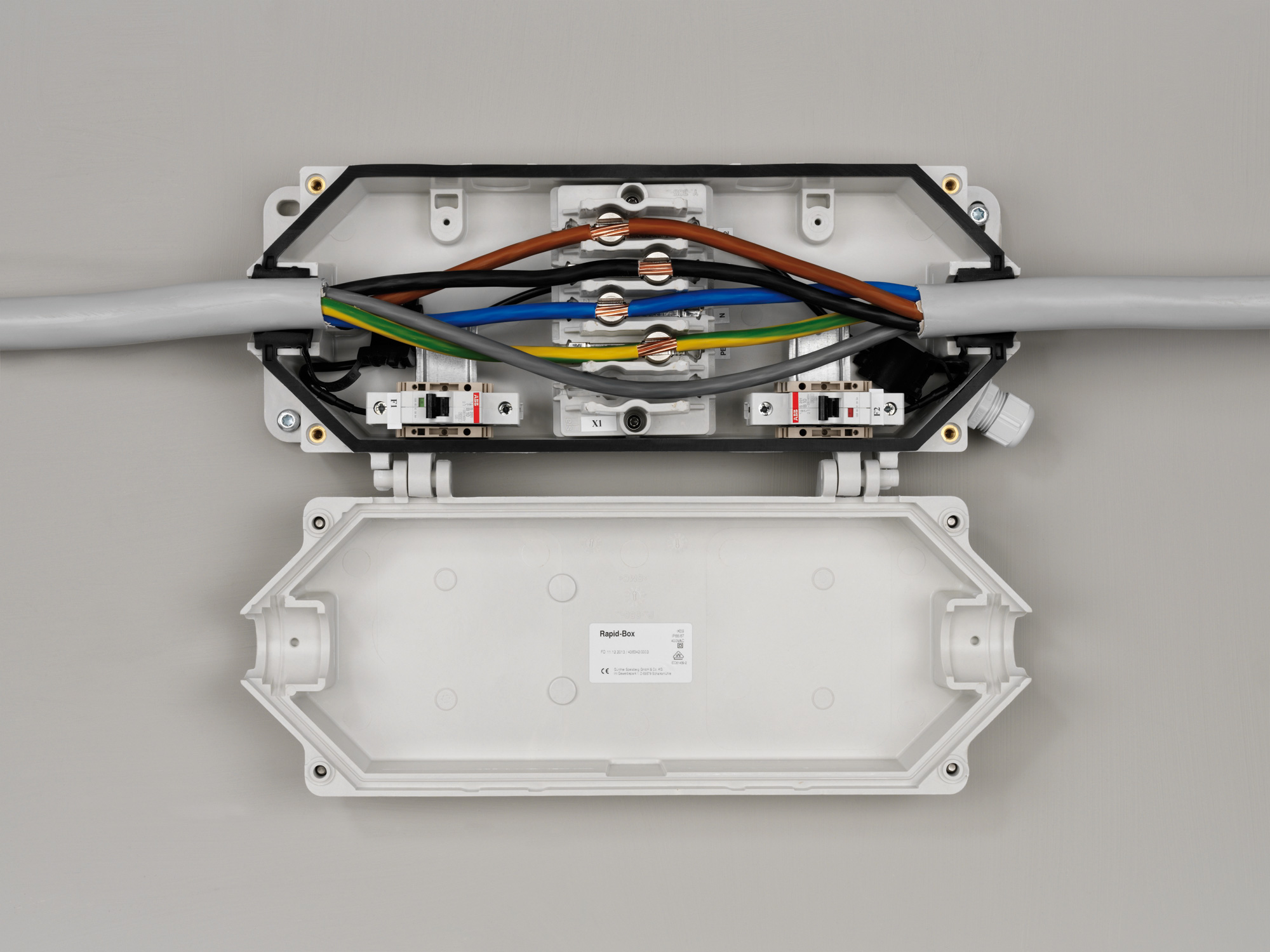

07-Avisolering — Vid motsvarande kontaktpunkter ska ledningen skalas.

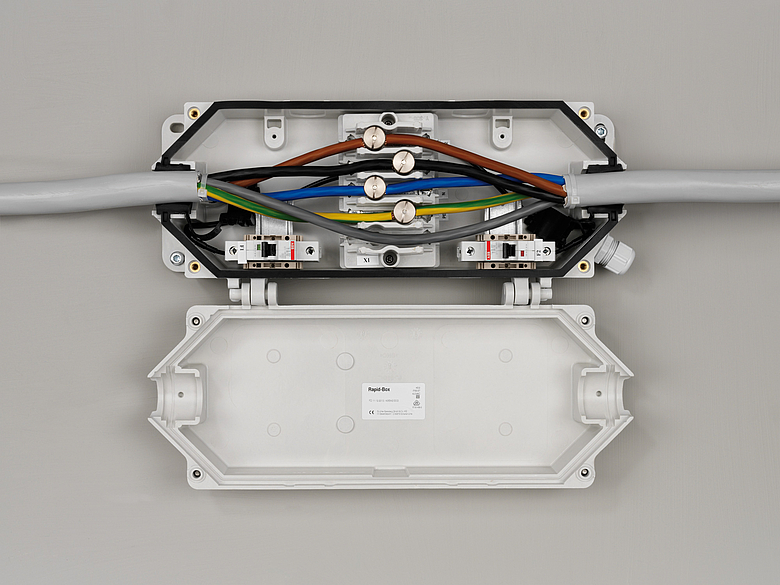

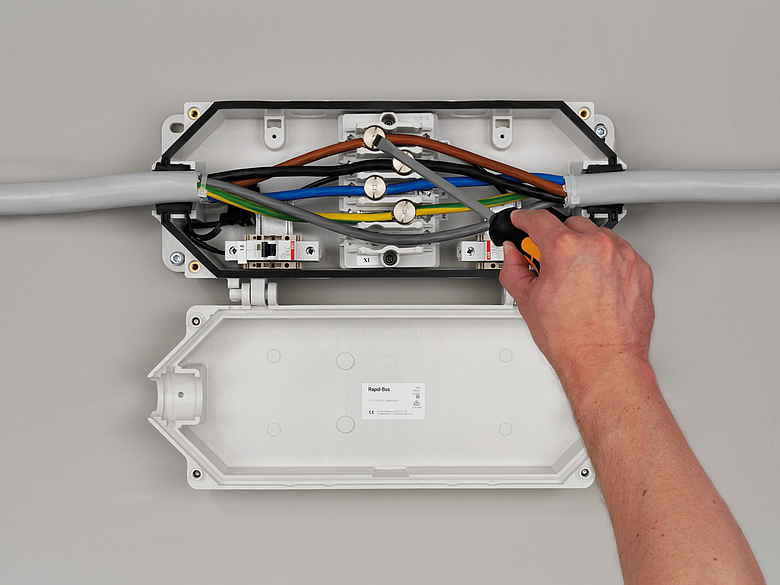

09-Åtdragning — Plintens hylsmutter skruvas på och dras åt med det vridmoment som fastställts för den använda mutterns storlek.

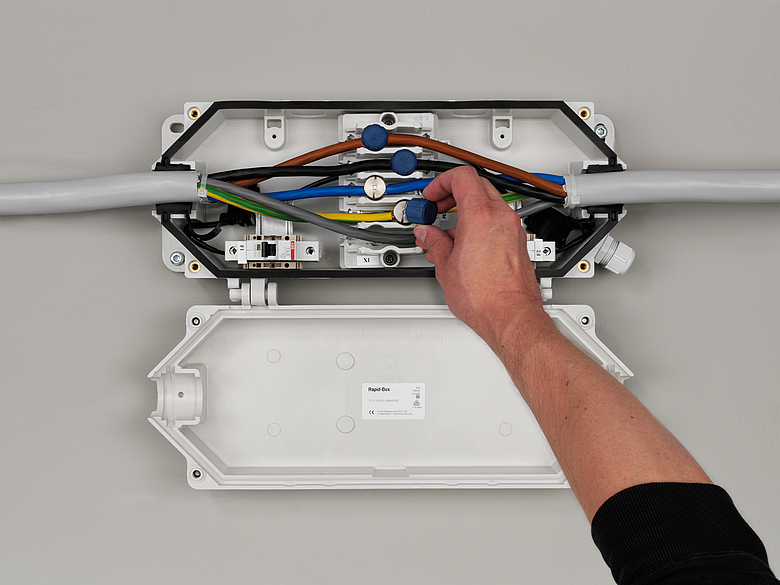

10-Skyddskåpor — Till slut måste skyddskåporna tryckas på hylsmuttrarna för att garantera handtryckssäkerheten.

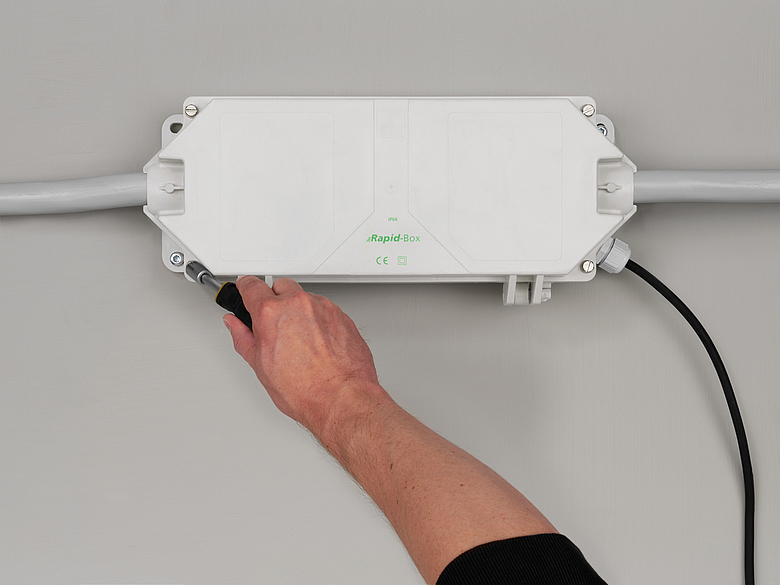

12-Dra åt lockskruvar — Skyddsskruvarna måste dras åt tills positionsmarkeringarna sitter på varandra utan mellanrum.

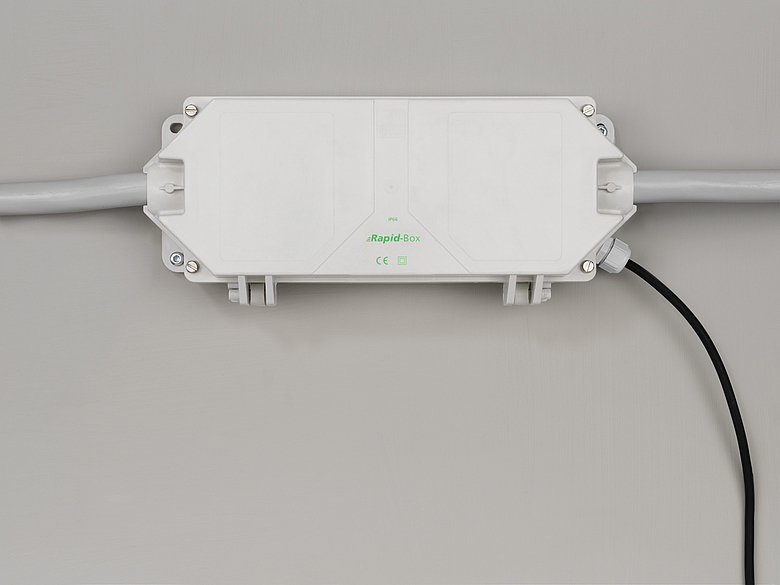

12-Avsluta installation — Installationen av Rapid-Box kopplingsutrustning är nu klar.
