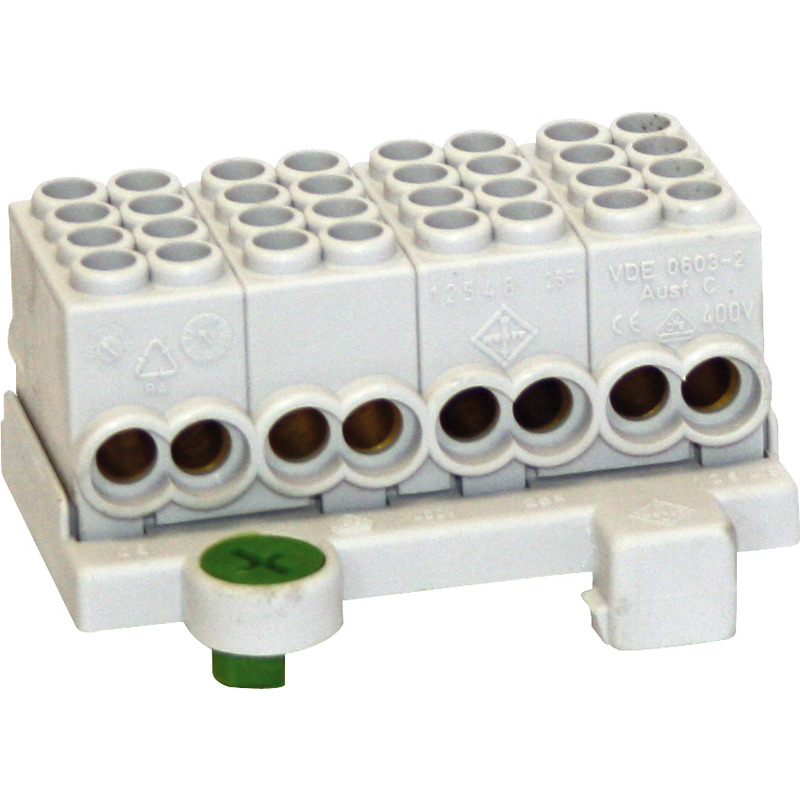

Beskrivning
Huvudledningsgrenplint med 4 klämpunkter 25 mm² per pol
4-polig - fingersäker
#69143301 | Dimensioner: 50 x 50 x 100 mm
Huvudledningsgrenplint
Tekniska data
Elektriska egenskaper
| Nominell driftspänning AC | 400 V |
|---|---|
| Antal poler | 4 |
| Anslutning 1: Anslutningstyp | skruvar |
| Anslutning 1: Klämpunkter per pol | 4 |
| Anslutning 1: För kopparledare | 1 |
| Anslutning 1: Anslutningsbar area ledare fintrådig (min) | 2.5 mm² |
| Anslutning 1: Anslutningsbar area ledare fintrådig (max) | 16 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (min) | 1.5 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (max) | 25 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (min) | 1.5 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (max) | 25 mm² |
| Anslutning 2: Typ av anslutning | Skruvar |
| Anslutning 2: Anslutningsbar area ledare fintrådig (min) | 1.5 mm² |
| Anslutning 2: Anslutningsbar area ledare fintrådig (max) | 10 mm² |
| Anslutning 2: anslutningsbar ledare, area solid (min) | 1.5 mm² |
| Anslutning 2: anslutningsbar ledare, area solid (max) | 16 mm² |
| Anslutning 2: anslutningsbar ledare, area flertrådig (min) | 1.5 mm² |
| Anslutning 2: anslutningsbar ledare, area flertrådig (max) | 16 mm² |
Mått
| Bredd | 50 mm |
|---|---|
| Längd | 50 mm |
| Höjd | 100 mm |
| Vikt | 0.243 kg |
Materialegenskaper
| Brännbarhetsklass enligt UL94 | V0 |
|---|---|
| Glödtrådstest | 960 °C (EN 60695-2-11) |
Mekaniska egenskaper (AG)
| Anslutning 1: Vridmoment | 2.5 Nm |
|---|---|
| Anslutning 2: Åtdragningsmoment | 2.5 Nm |
Sales Information
| EAN | 4013902014224 |
|---|---|
| ETIM-klass | EC000275 |
| Tulltariffnummer | 85369010 |
| Minsta beställningsmängd | 2 |
Logistiska data
Styck
| EAN / GTIN | 4013902014224 |
|---|---|
| Bredd | 0.05 m |
| Vikt | 0.243 kg |
| Höjd | 0.1 m |
| Mängd | 1 delar |
| Djup | 0.05 m |
Kartong
| EAN / GTIN | 4013902343416 |
|---|---|
| Bredd | 0.357 m |
| Vikt | 12.365 kg |
| Höjd | 0.127 m |
| Mängd | 20 delar |
| Djup | 0.257 m |
Palett
| EAN / GTIN | 4013902343423 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 1353.42 kg |
| Höjd | 1.67 m |
| Mängd | 5400 delar |
| Djup | 1.2 m |
Innerförpackning
| EAN / GTIN | 4013902705542 |
|---|---|
| Bredd | 0.055 m |
| Vikt | 0.55 kg |
| Höjd | 0.2 m |
| Mängd | 2 delar |
| Djup | 0.06 m |
Nedladdningar
Ladda ner datablad
Planeringsdata
Återge text
Återge text
(69143301.TXT 368 B)
Logga in för att ladda ner anbudstexter.
Liknande produkter

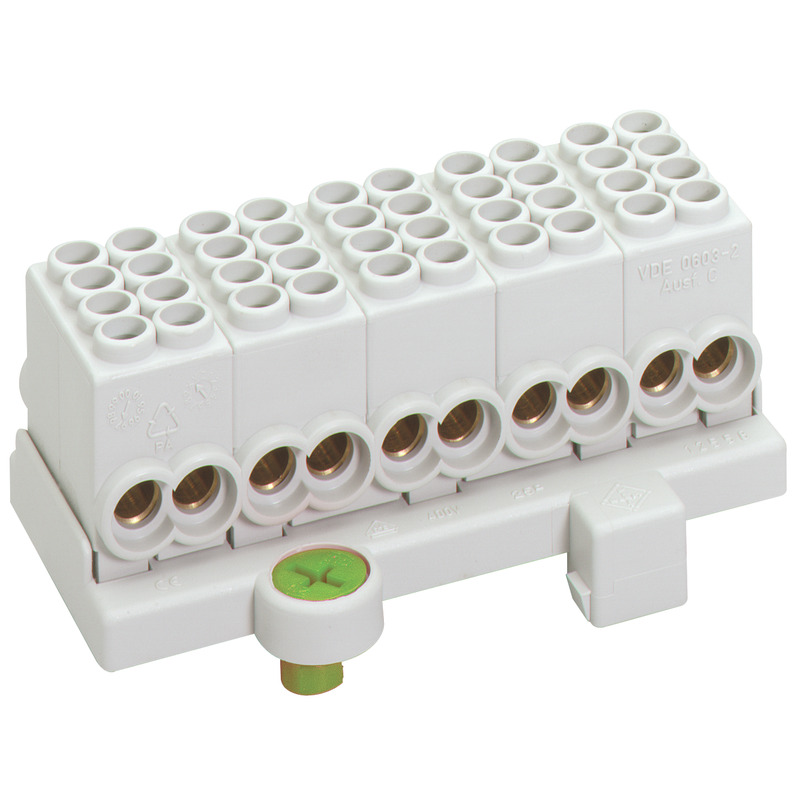

HuvudledningsgrenplintHA 25-53
